Пристрій для визначення місць пошкоджень кабельних ліній
Формула / Реферат
Пристрій для визначення місць пошкоджень кабельних ліній, що включає блок живлення та імпульсний конденсатор, який відрізняється тим, що імпульсний конденсатор та пошкоджена кабельна лінія з’єднані через електронний (наприклад, тиристорний) комутатор, а до спільної точки високовольтних виводів блока живлення, імпульсного конденсатора та електронного комутатора під'єднано введений управляючий пороговий блок, низьковольтний вихід якого з'єднано через безконтактний комутаційний елемент з роздільним трансформатором формування управляючих сигналів, а вторинні обмотки роздільного трансформатора - до управляючих електродів електронного сильнострумового комутатора.
Текст

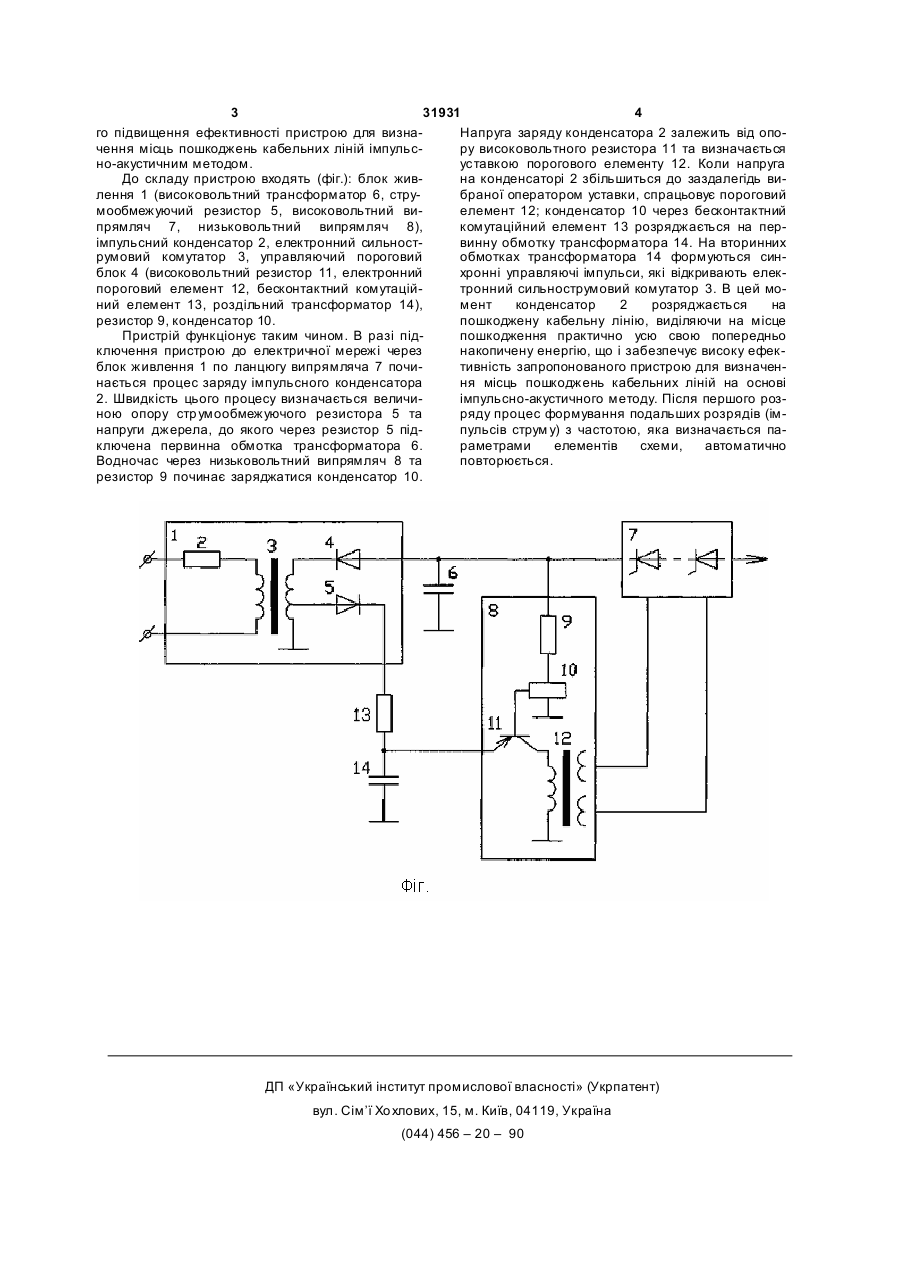

Пристрій для визначення місць пошкоджень кабельних ліній, що включає блок живлення та імпульсний конденсатор, який відрізняється тим, що імпульсний конденсатор та пошкоджена кабе 3 31931 4 го підвищення ефективності пристрою для визнаНапруга заряду конденсатора 2 залежить від опочення місць пошкоджень кабельних ліній імпульсру високовольтного резистора 11 та визначається но-акустичним методом. уставкою порогового елементу 12. Коли напруга До складу пристрою входять (фіг.): блок живна конденсаторі 2 збільшиться до заздалегідь вилення 1 (високовольтний трансформатор 6, струбраної оператором уставки, спрацьовує пороговий мообмежуючий резистор 5, високовольтний виелемент 12; конденсатор 10 через бесконтактний прямляч 7, низьковольтний випрямляч 8), комутаційний елемент 13 розряджається на перімпульсний конденсатор 2, електронний сильноствинну обмотку трансформатора 14. На вторинних румовий комутатор 3, управляючий пороговий обмотках трансформатора 14 формуються синблок 4 (високовольтний резистор 11, електронний хронні управляючі імпульси, які відкривають елекпороговий елемент 12, бесконтактний комутаційтронний сильнострумовий комутатор 3. В цей моний елемент 13, роздільний трансформатор 14), мент конденсатор 2 розряджається на резистор 9, конденсатор 10. пошкоджену кабельну лінію, виділяючи на місце Пристрій функціонує таким чином. В разі підпошкодження практично усю свою попередньо ключення пристрою до електричної мережі через накопичену енергію, що і забезпечує високу ефекблок живлення 1 по ланцюгу випрямляча 7 почитивність запропонованого пристрою для визначеннається процес заряду імпульсного конденсатора ня місць пошкоджень кабельних ліній на основі 2. Швидкість цього процесу визначається величиімпульсно-акустичного методу. Після першого розною опору стр умообмежуючого резистора 5 та ряду процес формування подальших розрядів (імнапруги джерела, до якого через резистор 5 підпульсів струм у) з частотою, яка визначається паключена первинна обмотка трансформатора 6. раметрами елементів схеми, автоматично Водночас через низьковольтний випрямляч 8 та повторюється. резистор 9 починає заряджатися конденсатор 10. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
