Пристрій формування імпульсів струму для визначення місць замикань в кабельних лініях

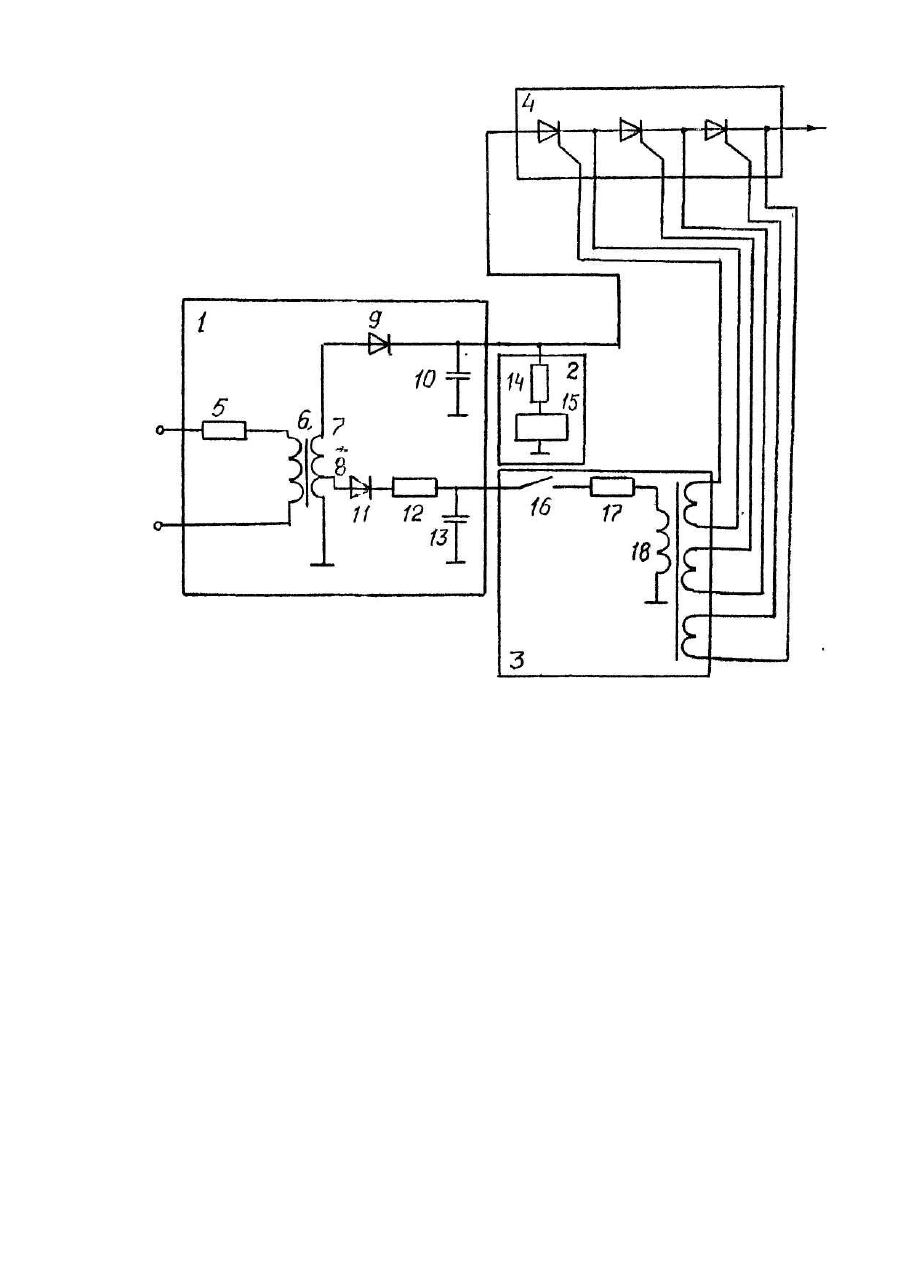

Изобретение относится к электроизмерительной технике и может использоваться для определения мест повреждений изоляции в силовых кабелях. Наиболее близким по технической сущности к заявляемому является устройство формирования импульсов тока для определения мест замыканий в кабельных линиях, содержащее блок питания, состоящий из токоограничивающего резистора, трансформатора, высоковольтный вывод вторичной обмотки которого подключен к выпрямителю, и импульсного конденЪкора, и коммутационный элемент, подключеный между импульсным конденсатором и контролируемой кабельной линией. Это устройство не обеспечивает полного использования энергии, накопленной в импульсном конденсаторе высоковольтного блока питания, так как большая часть энергии теряется в межконтактном промежутке коммутационного элемента еще до замыкания контактов, что снижает эффективность устройства. Задача изобретения - повышение КПД и надежности работы устройства путем снижения потерь энергии при разряде в коммутационном элементе, что обеспечит высокую эффективность поиска мест замыкания в кабельных пиниях. Поставленная задача решается тем, что в устройстве формирования импульсов тока для определения мест замыканий в кабельных линиях, содержащем блок питания, включающий трансформатор с токоограничивающим резистором в цепи первичной обмотки, высоковольтный вывод вторичной обмотки которого подключен ко входу выпрямителя, выход которого, являющийся первым выходом блока питания, соединен с одной из обкладок импульсного конденсатора, вторая обкладка которого заземлена, к первому выходу блока питания подключен коммутационный элемент, имеющий вывод для подключения к контролируемой кабельной линии, согласно изобретению, коммутационный элемент выполнен в виде тиристорного высоковольтного ключа, дополнительно введены пороговый элемент, включенный параллельно импульсному конденсатору блока питания и блок управления, содержащий низковольтный резистор и разделительный трансформатор, первичная обмотка которого через последовательно соединенные низковольтный резистор и нормально разомкнутый контакт реле порогового элемента подключена ко второму выходу блока питания, а вторичные обмотки присоединены к цепям управления последовательно соединенных тиристоров коммутационного элемента. На чертеже приведена схема предлагаемого устройства. Устройство подключается к однофазной сети промышленной частоты и содержит блок 1 питания, пороговый элемент 2, блок 3 управления, коммутационный элемент 4, подключенный к первому выходу блока 1 питания, второй выход которого подключен через блок 3 управления к управляющим входам коммутационного элемента 4, пороговый элемент 2 подключен к первому выходу блока питания. Блок 1 питания состоит из токоограничивающего резистора 5, повышающего трансформатора 6 с высоковольтным выводом 7 и низковольтным выводом 8 вторичной обмотки, выпрямителя 9, импульсного конденсатора 10, диода 11, резистора 12, конденсатора 13. Повышающий трансформатор 6 подключен ко входу блока 1 питания через токоограничивающий резистор 5, его высоковольтный вывод 7 через выпрямитель 9 подключен к первому выходу блока питания, к которому подключен также импульсный конденсатор 10, а низковольтный вывод 8 через диод 11 и резистор 12 подключен к конденсатору 13. Пороговый элемент 2 состоит из высоковольтного резистора 14 и реле 15, соединенных последовательно. Блок 3 управления содержит нормально разомкнутый контакт 16 реле 15, низковольтный резистор 17 и разделительный трансформатор 18, первичная обмотка которого через резистор 17 и нормально разомкнутый контакт 16 реле 15 подключена ко второму выходу блока питания, а вторичные обмотки - к цепям управления тиристоров коммутационного элемента. Устройство работает следующим образом. При подключении устройства к однофазной сети промышленной частоты начинает заряжаться импульсный конденсатор 10 через токоограничивающий резистор 5, повышающий трансформатор 6 и выпрямитель 9. Величина сопротивления токоограничивающего резистора 5 и напряжения сети определяют скорость заряда импульсного конденсатора 10. Одновременно через диод 11 и резистор 12 заряжается конденсатор 13. Напряжение, до которого заряжается импульсный конденсатор 10, определяется параметрами высоковольтного резистора 14 и уставкой срабатывания реле 15 порогового элемента 2. При заряде импульсного конденсатора до уставки срабатывания реле 15 замыкается нормально разомкнутый контакт 16 в цепи разряда конденсатора 13. Происходит разряд этого конденсатора через резистор 17 и первичную обмотку разделительного трансформатора 18 блока 3 управления. Возникающие во вторичных обмотках этого трансформатора импульсы открывают тиристоры коммутационного элемента 4, что приводит к разряду импульсного конденсатора 10 через элемент 4 и место повреждения кабеля. Количество тиристоров коммутационного элемента 4 определяется величиной прикладываемого напряжения и рассчитывается исходя из номинального напряжения одного тиристора. В дальнейшем происходит заряд импульсного конденсатора 10 и конденсатора 13 и процесс формирования импульса повторяется. Частота импульсов определяется параметрами элементов схемы.
