Водонакопичувальний бак з внутрішнім армуванням

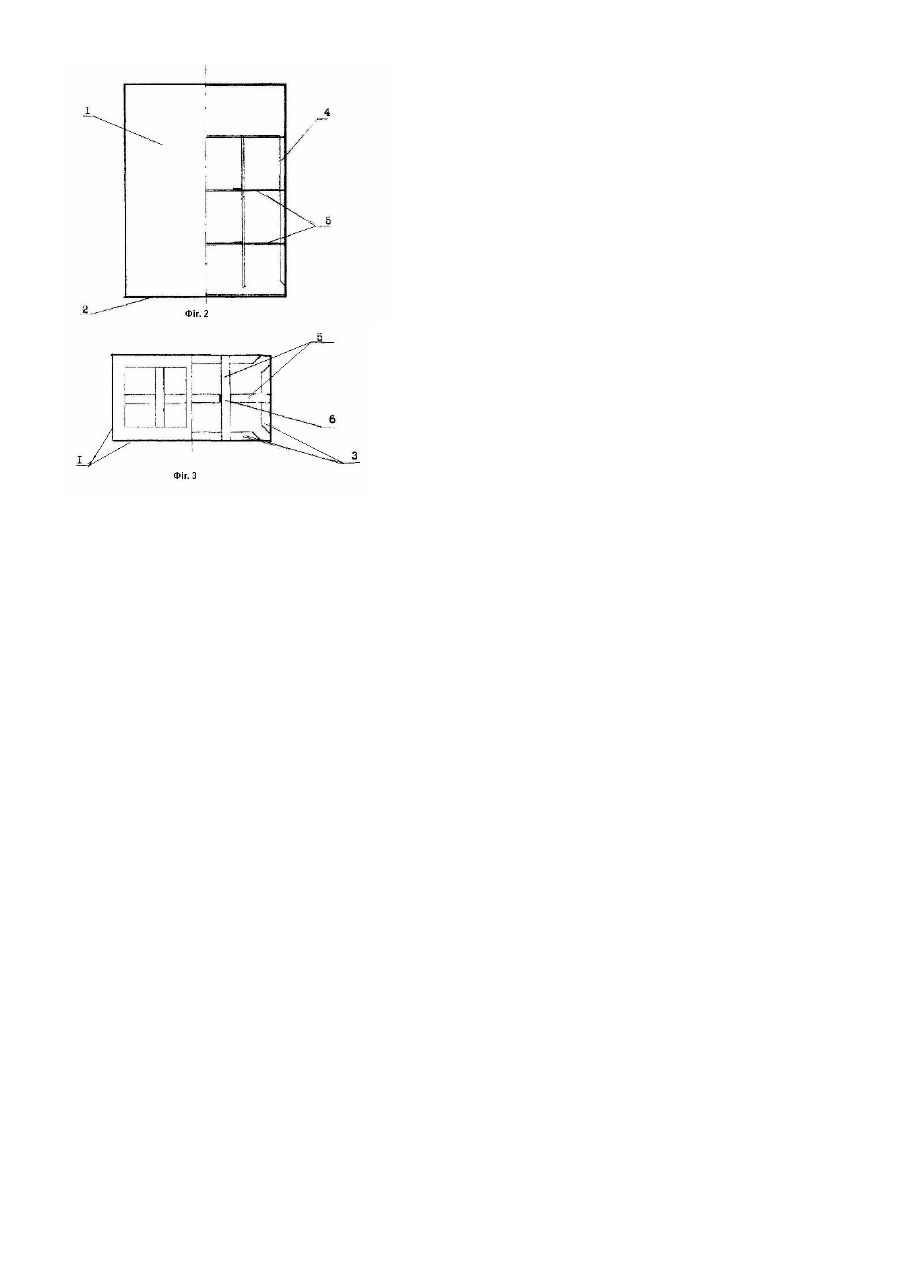

Корисна модель відноситься до галузі виробництва пристроїв для водоспоживання і може використовуватись у житлових і адміністративних приміщеннях з погодинною нерівномірністю водопостачання. Відомий водонакопичувальний бак, що виконаний з поліпропілену у вигляді прямої призми з прямокутними бічними гранями - боковими стінками з армуючими елементами [Основы конструирования и расчета деталей из пластмасс и технологической оснастки для их изготовления. Мирасев Р.Г., Кугушев Р.Г., Брагинский В.А. - Л. Машиностроение, 1972]. Для підвищення жорсткості та міцності баку в його конструкції передбачено влаштування ребер жорсткості на бокових стінках, що зменшує їх жолоблення при зміні навантаження, однак концентрація маси в ребрах жорсткості подовжує цикл виготовлення баків через збільшення витримки пластмаси, збільшує трудомісткість виготовлення форм і витрати матеріалів. В основу корисної моделі поставлено задачу створити конструкцію водонакопичувального баку з підвищеною міцністю за рахунок оригінального засобу армування стінок. Поставлене завдання вирішується тим, що у водонакопичувальному баку, який виконаний з поліпропілену у вигляді прямої призми з прямокутними бічними гранями - боковими стінками з армуючими елементами, згідно з корисною моделлю, в якості армуючих елементів використані стрічкові поліпропіленові ребра жорсткості, приварені до внутрішніх поверхонь стінок паралельно і перпендикулярно основі баку, причому ребра жорсткості протилежних стінок з'єднані привареними до них поліпропіленовими тягами будь-якої форми у перерізі. Крім того, ребра жорсткості можуть бути приварені ритмічно за висотою бака, а поліпропіленові тяги - з'єднані між собою хрест-нахрест. Ознаки корисної моделі знижують трудомісткість виготовлення водонакопичувальних баків і витрати матеріалів. Завдяки приваренню поліпропіленових стрічок до внутрішніх поверхонь стінок після їх виготовлення знижується тривалість витримки пластмаси. Внутрішнє армування баку створює умови раціонального використання об'єму приміщень для розміщення баків. Конструкція з хрестоподібними тягами є жорсткіша і може сприймати значні навантаження. Корисна модель пояснюється графічними матеріалами, де на Фіг.1 подано загальний вигляд водонакопичувального баку (в аксонометрії) з розрізом, на Фіг.2 - вигляд баку збоку, на Фіг.3 - вигляд баку зверху. Водонакопичувальний бак виконано у вигляді прямої призми з прямокутними гранями - боковими стінками 1 і основою 2. До внутрішніх поверхонь бокових стінок приварені стрічкові ребра жорсткості 3 -паралельно основі баку і 4 - перпендикулярно основі. Ребра жорсткості протилежних бокових стінок з'єднані привареними до них поліпропіленовими тягами 5, які можуть бути встановлені ритмічно за висотою бака у декілька рядів залежно від його габариту. Поліпропіленові тяги 5 можуть бути скріплені між собою хрест-нахрест з'єднуючим вузлом 6. Водонакопичувальні баки обладнують відповідними трубопроводами і арматурою, що забезпечують пропуск води до водорозбірних пристроїв. Як правило, баки встановлюють біля стін на консольних кріпленнях. Внутрішнє армування стінок водонакопичувального баку дозволяє значно здешевіти виріб, збільшити надійність і строк експлуатації баку, запобігти його деформації при значних навантаженнях.
