Пристрій для дослідження ефективності шумозахисної панелі кабіни

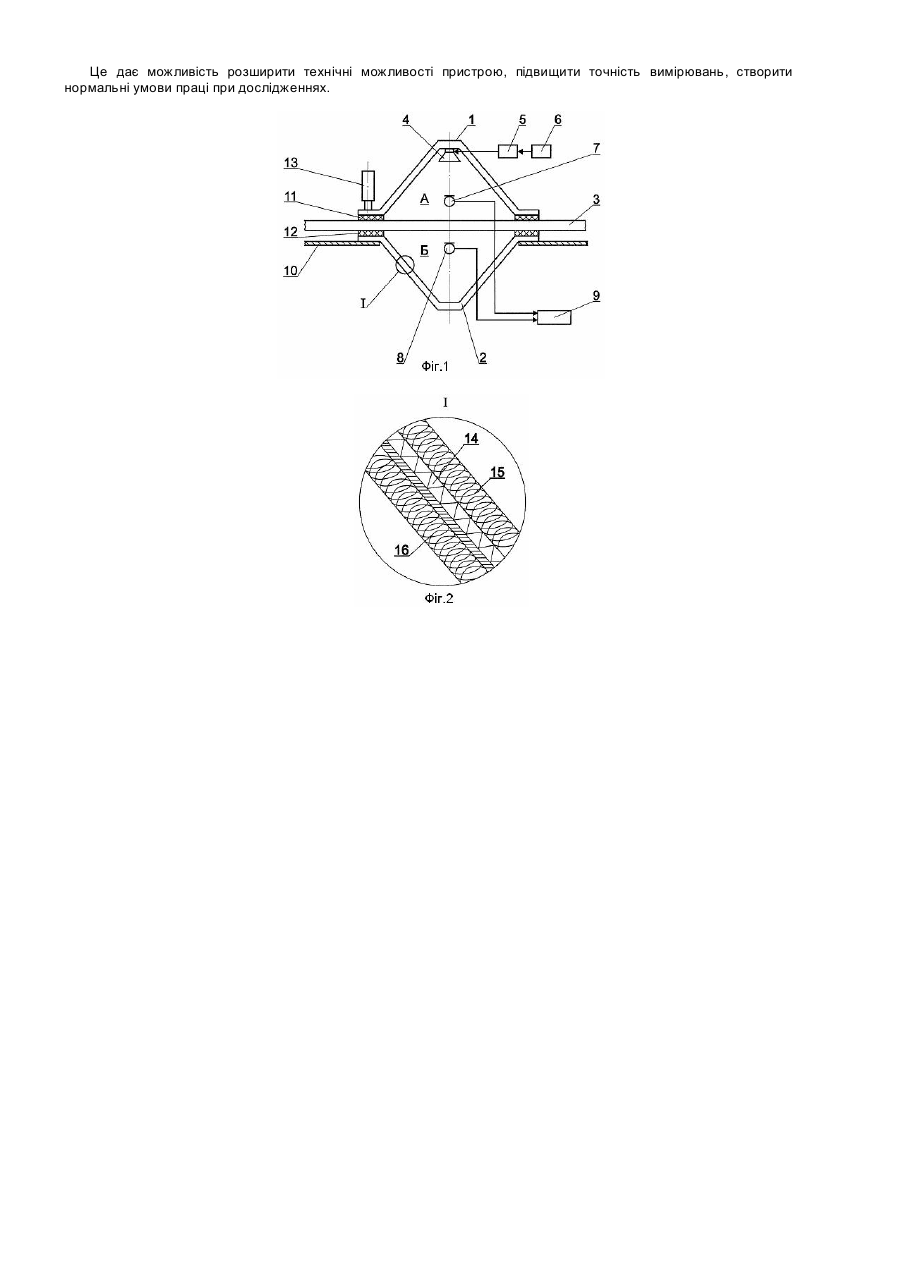

Корисна модель відноситься до галузі машинобудування, а саме до пристроїв, які використовують при створенні шумозахисних панелей кабін транспортних засобів для визначення їх ефективності. Відомо пристрій для оцінки звукоізолюючих якостей конструкцій (А. С. № 917194 Кл. G 10 К 11/00), який застосовується для оцінки звукоізолюючих якостей конструкції всієї кабіни цілком та є самим близьким аналогом. Використання відомого пристрою не дає змоги дослідити окремо звукоізолюючі якості кожної звукоізолюючої панелі або окремої стінки кабіни, що досліджується. Це в свою чергу не дає змоги створити таку конструкцію кабіни, кожна стінка якої мала мінімально необхідну звукоізоляцію, залежно від фактичних рівнів звукового тиску на кожну стінку кабіни, наприклад у самохідної сільгоспмашини. У відомому пристрої акустичні системи розташовані ззовні, у відкритому просторі, що може вносити додаткові погрішності від інших джерел шуму, що зменшує точність результатів досліджень. У аналога не передбачені засоби захисту дослідників від підвищених рівнів шуму, а застосовується відкритий простір навколо досліджуємої кабіни, що створює ненормальні умови праці персоналу, який обслуговує дослідження. В основу корисної моделі поставлене завдання: - Розширити технічні можливості пристрою, тобто створити такий пристрій за допомогою якого можливо дослідити ефективність як окремої звукоізолюючої панелі так і окремої стінки кабіни. Це важливо, оскільки кожна стінка може мати в різних частинах стінки різні конструкції шумозахисної панелі, що обумовлено конструктивними особливостями. - Підвищити точність результату досліджень за рахунок виключення додаткових погрішностей від інших джерел шуму під час досліджень. - Створити нормальні умови праці за рахунок зниження рівнів звукового тиску, який діє на персонал при дослідженнях. Поставлене завдання вирішується тим, що: 1. Пристрій для дослідження ефективності шумозахисної панелі, який складається з послідовно з'єднаних електричним ланцюгом за принципом "вихід - вхід" джерела звукових коливань, підсилювача звукових коливань, акустичної системи, яка розташована всередині камери, мікрофона що з'єднаний з вимірювачем шуму, виконаний з двох камер: камери випромінювання звукових коливань та камери гасіння звукових коливань, між якими розташована шумозахисна панель, яка досліджується; при цьому акустична система розташована в камері випромінювання, контролюючі мікрофони розташовані в камерах з обох сторін шумозахисної панелі а камери розташовані між собою основами друг до друга, дзеркально відносно поверхонь звукоізолюючої панелі. Це дозволяє дослідити ефективність як окремої звукоізолюючої панелі так і окремої стінки кабіни. Таким чином розширюються технічні можливості пристрою. 2. Акустичні системи та контролюючі мікрофони розташовані на одній вісі. Таким чином підвищена точність результату досліджень. 3. Внутрішні поверхні камер випромінювання та гасіння звукових коливань вкриті послідовно вібодемпферуючим та пористим звукопоглинаючий матеріалами, а зовні поверхні камер вкриті звукоізолюючим матеріалом. Таким чином створені нормальні умови праці за рахунок зниження рівнів звукового тиску, який діє на персонал під час досліджень. На Фіг. 1 і 2 представлено конструкцію пристрою для дослідження ефективності шумозахисної панелі. Пристрій для дослідження ефективності шумозахисної панелі складається з корпуса 1 камери випромінювання звукових коливань А, корпуса 2 камери гасіння звукових коливань Б, між якими встановлюється шумозахисна панель 3, що досліджується. Камери 1 і 2 розташовані між собою дзеркально відносно поверхонь звукоізолюючої панелі 3. Камери 1 і 2 розташовані основами друг до друга. Всередині камери вимірювання А встановлено електродинамічну акустичну систему 4, яка з'єднана з виходом підсилювача звукових частотних коливань 5, вхід підсилювача 5 з'єднано зі виходом носія звукових частотних коливань 6. В середині камери вимірювання звукових коливань А встановлено мікрофон 7 а в середині камери гасіння звукових коливань Б встановлено мікрофон 8. Мікрофоні 7 та 8 підключені до вимірювача шуму і вібрацій 9. Пристрой для дослідження ефективності шумозахисної панелі встановлюється на опору 10. Між основами камер 1 і 2 та шумозахисною панеллю 3 встановлено ущільнювачі 11 і 12, які надійно герметизують камери під дією механізму прижиму 13. Внутрішні поверхні корпусів камер 1 і 2 мають покриття вібродемпфіруючим матеріалом 14 та звукопогланаючим матеріалом 15, а зовні поверхні вкриті звукоізолюючим матеріалом 16. Вібродемпферуючий матеріал гасить низько та середньо частотні коливання камер. Звукопогланаючий матеріал виключає ефект реверберації, тобто багаторазове відображення звукових коливань од внутрішніх стінок камер. Звукоізолюючий матеріал, встановлений зовні поверхнею камер додатково знижує шум, який проник з нутрі камер. Пристрій для дослідження ефективності шумозахисної панелі працює наступним чином. На опору 10 встановлюють корпус 2 камери гасіння, всередині якої розташовано мікрофон 8, яким контролюється частотне звукове поле, яке залишилось після проходження шумозахисної панелі 3. На корпус 2 встановлюють ущільнювач 12. Вибирають шумозахисну панель 3, яку необхідно дослідити, і встановлюють її на ущільнювач 12. Зверху шумозахисної панелі розташовують ущільнювач 11, встановлюють корпус 1 камери випромінювання, в якому вмонтовано електродинамічну акустичну систему 4 та контролюючий мікрофон 7. Надійним чином ущільнюють зазори між камерами 1 і 2 та шумозахисною панеллю 3 за допомогою механізму прижиму 13. Потім підключають акустичну систему 4 до підсилювача звукових частотних коливань 5, який з'єднано з джерелом звукових частотних коливань 6. Контролюючі мікрофони 7 і 8 підключають до вимірювача шуму і вібрацій 9. Потім вмикають струм живлення носія звукових частотних коливань 6 та підсилювача звукових частотних коливань 5. Акустичною системою 4 створюється в камері випромінювання А необхідний частотний рівень звукових коливань, яки контролюються допомогою мікрофона 7. Мікрофоном 8 контролюємо частотні рівні звукових коливань, які перетинають шумозахисну панель і є в камері Б. Мікрофон 7 і 8 подають відповідні електричні сигнали до вимірювача шуму і вібрацій 9, який фіксує сигнали мікрофонів 7 і 8 та перетворює їх у і рівні звукових коливань. Різниця рівнів звукових коливань в камерах А і Б відображає ефективність шумозахисної панелі 3. Потім задають по черзі необхідні рівні звукових коливань на всіх стандартних частотах і повторюють виміри. Це дає можливість розширити технічні можливості пристрою, підвищити точність вимірювань, створити нормальні умови праці при дослідженнях.
