Пристрій для виготовлення конструкційної панелі на основі армованого теплоізолюючого сердечника

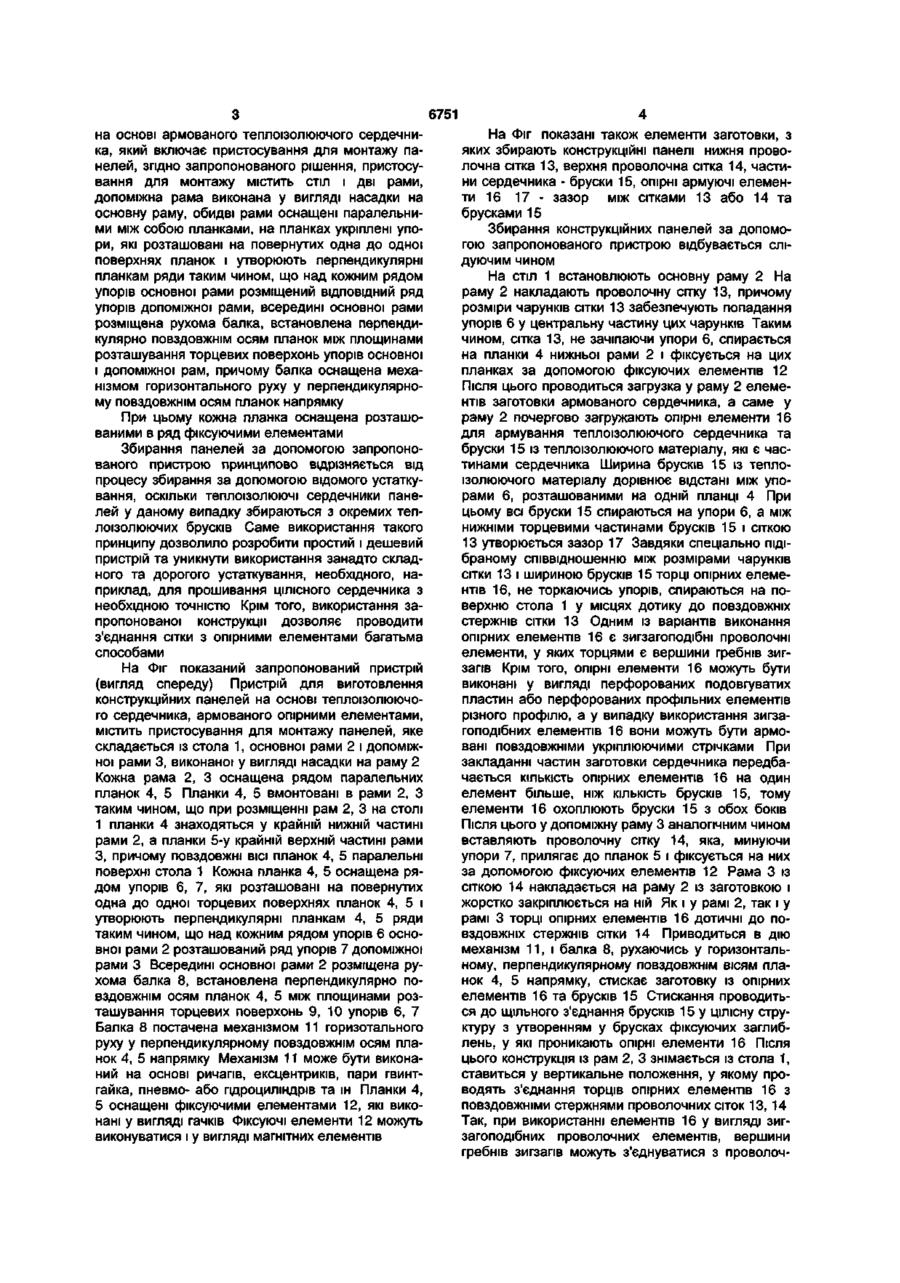

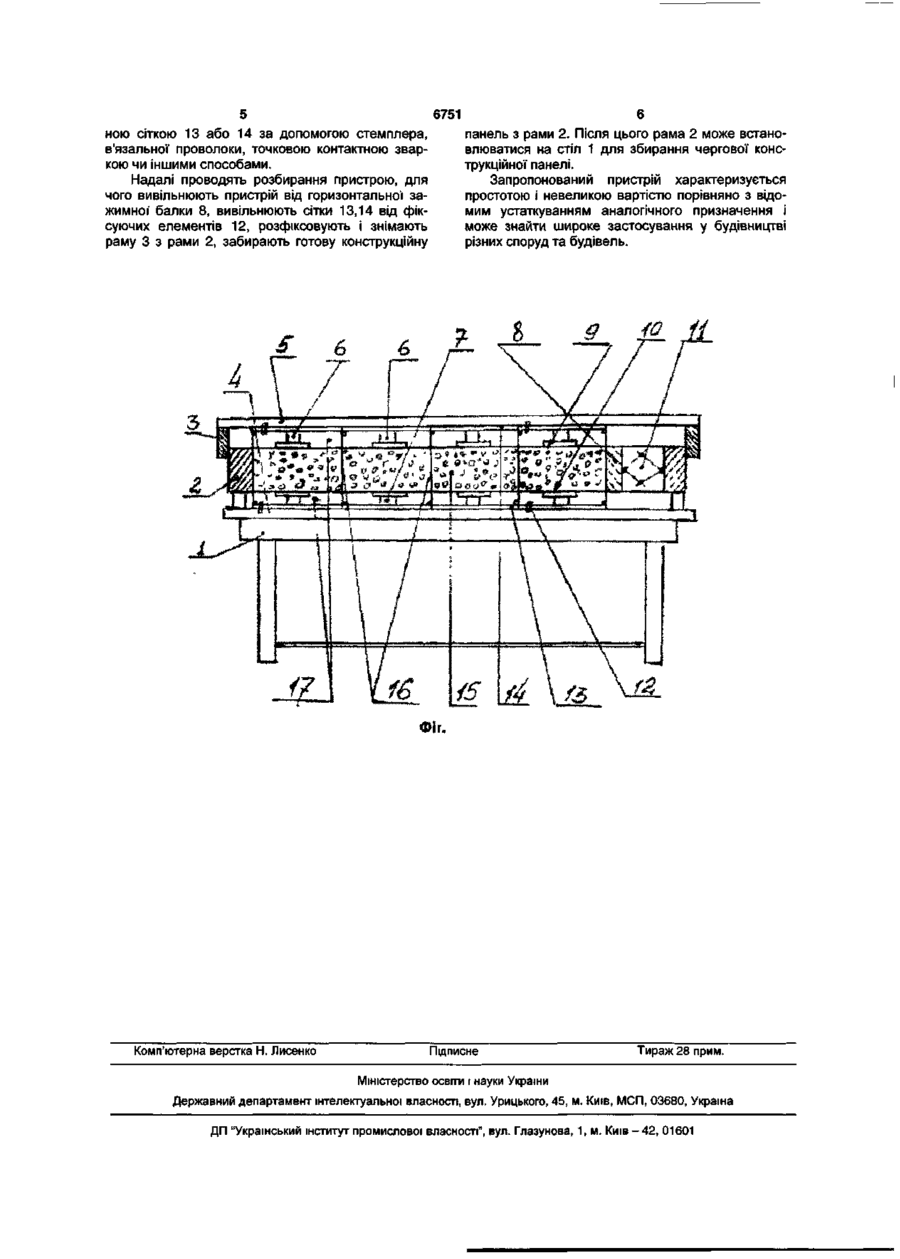

1. Пристрій для виготовлення конструкційної панелі на основі армованого теплоізолюючого сердечника, який включає пристосування для монтажу панелей, який відрізняється тим, що пристосування для монтажу містить стіл і дві рами, допоміжна рама виконана у вигляді насадки на основну раму, обидві рами оснащені паралельними між собою планками, на планках укріплені упо ри, які розташовані на повернутих одна до одної поверхнях планок і утворюють перпендикулярні планкам ряди таким чином, що над кожним рядом упорів основної рами розміщений відповідний ряд упорів допоміжної рами, всередині основної рами розміщена рухома балка, встановлена перпендикулярно повздовжнім осям планок між площинами розташування торцевих поверхонь упорів основної і допоміжної рам, причому балка оснащена механізмом горизонтального руху у перпендикулярному повздовжнім осям планок напрямку. 2. Пристрій за п.1, який відрізняється тим, що кожна планка оснащена розташованими в ряд фіксуючими елементами. Корисна модель відноситься до галузі будівництва і може бути використана при виготовленні конструкційних панелей з теплоізолюючиими сердечниками, армованими опірними елементами. Зараз у будівництві все ширше використовують конструкційні панелі з теплоізолюючими сердечниками і армуючими каркасами, які надають панелям потрібної жорсткості і міцності. Обладнання, яке використовується для виготовлення таких конструкційних панелей - це, як правило, складні і дорогі в експлуатації автоматизовані лінії, які до того ж не є мобільними та непридатні для пересування і використання їх за місцем розташування основного будівництва. Найбільш близьким до запропонованого рішення є пристрій для виготовлення конструкційної панелі на основі армованого теплоізолюючого сердечника [рекламний проспект 3D CONSTRUCTION SYSTEM, Entwicklungs - und Verwertungs - Gesellschaft m.b.H., Raaba-Austria], який включає пристосування для монтажу панелей, яке забезпечує вертикальне розташування на ньому цілісного теплоізолюючого сердечника. З обох боків від монтажного пристосування розташовані котушки з проволокою, призначеною для утворення опірних елементів. Встановлення опірних елементів у сердечнику здійснюється за допомогою розмотувально-подаючого пристрою з відрі зним механізмом. Одночасно автоматизована лінія подає у зону сердечника проволочні сітки, які розташовуються з обох боків від сердечника з певним зазором. За допомогою розмотувальноподаючого пристрою опірні елементи з проволоки вставляються у сердечник під певним кутом , обрізаються і приварюються до проволочних сіток контактною зваркою. Продуктивність такої лінії складає в середньому 8-10 хвилин на виготовлення однієї панелі. Основним недоліком такого пристрою є його складність, дороговизна і немобільність, що унеможливлює швидке переміщення і встановлення у його у місці основного будівництва і потребує висококваліфікованого обслуговуючого персоналу. Крім того, у зв'язку з відсутністю вільного доступу до проволочних сіток з обох боків з'єднання сіток з опірними елементами можна забезпечити тільки за допомогою контактної електрозварки, що теж ускладнює технологію зборки панелей. В основу запропонованого рішення поставлена задача спростити конструкцію пристрою шляхом зміни принципу збирання заготовки теплоізолюючого сердечника за рахунок створення умов для збирання сердечника з опірними елементами з окремих брусків. Поставлена задача вирішується тим, що у пристрої для виготовлення конструкційної панелі (72) Качур В'ячеслав Анатолійович (73) Качур В'ячеслав Анатолійович 5Г 6751 на основі армованого теплоізолюючого сердечника, який включає пристосування для монтажу панелей, згідно запропонованого рішення, пристосування для монтажу містить стіл і дві рами, допоміжна рама виконана у вигляді насадки на основну раму, обидві рами оснащені паралельними між собою планками, на планках укріплені упори, які розташовані на повернутих одна до одної поверхнях планок і утворюють перпендикулярні планкам ряди таким чином, що над кожним рядом упорів основної рами розміщений ВІДПОВІДНИЙ ряд упорів допоміжної рами, всередині основної рами розміщена рухома балка, встановлена перпендикулярно повздовжнім осям планок між площинами розташування торцевих поверхонь упорів основної і допоміжної рам, причому балка оснащена механізмом горизонтального руху у перпендикулярному повздовжнім осям планок напрямку При цьому кожна планка оснащена розташованими в ряд фіксуючими елементами Збирання панелей за допомогою запропонованого пристрою принципово відрізняється від процесу збирання за допомогою відомого устаткування, оскільки теплоізолюючі сердечники панелей у даному випадку збираються з окремих теплоїзолюючих брусків Саме використання такого принципу дозволило розробити простий і дешевий пристрій та уникнути використання занадто складного та дорогого устаткування, необхідного, наприклад, для прошивання ЦІЛІСНОГО сердечника з необхідною точністю Крім того, використання запропонованої конструкції дозволяє проводити з'єднання сітки з опірними елементами багатьма способами На Фіг показаний запропонований пристрій (вигляд спереду) Пристрій для виготовлення конструкційних панелей на основі теплоізолюючого сердечника, армованого опірними елементами, містить пристосування для монтажу панелей, яке складається із стола 1, основної рами 2 і допоміжної рами 3, виконаної у вигляді насадки на раму 2 Кожна рама 2, 3 оснащена рядом паралельних планок 4, 5 Планки 4, 5 вмонтовані в рами 2, З таким чином, що при розміщенні рам 2, 3 на столі 1 планки 4 знаходяться у крайній нижній частині рами 2, а планки 5-у крайній верхній частині рами З, причому повздовжні ВІСІ планок 4, 5 паралельні поверхні стола 1 Кожна планка 4, 5 оснащена рядом упорів 6, 7, які розташовані на повернутих одна до одної торцевих поверхнях планок 4, 5 і утворюють перпендикулярні планкам 4, 5 ряди таким чином, що над кожним рядом упорів 6 основної рами 2 розташований ряд упорів 7 допоміжної рами 3 Всередині основної рами 2 розміщена рухома балка 8, встановлена перпендикулярно повздовжнім осям планок 4, 5 між площинами розташування торцевих поверхонь 9, 10 упорів 6, 7 Балка 8 постачена механізмом 11 горизотального руху у перпендикулярному повздовжнім осям планок 4, 5 напрямку Механізм 11 може бути виконаний на основі ричапв, ексцентриків, пари гвинтгайка, пневмо- або гідроциліндрів та ін Планки 4, 5 оснащені фіксуючими елементами 12, які виконані у вигляді гачків Фіксуючі елементи 12 можуть виконуватися і у вигляді магнітних елементів На Фіг показані також елементи заготовки, з яких збирають конструкційні панелі нижня проволочна сітка 13, верхня проволочна сітка 14, частини сердечника - бруски 15, опірні армуючі елементи 16 17 - зазор між сітками 13 або 14 та брусками 15 Збирання конструкційних панелей за допомогою запропонованого пристрою відбувається слідуючим чином На стіл 1 встановлюють основну раму 2 На раму 2 накладають проволочну сітку 13, причому розміри чарунків сітки 13 забезпечують попадання упорів 6 у центральну частину цих чарунків Таким чином, сітка 13, не зачіпаючи упори 6, спирається на планки 4 нижньої рами 2 і фіксується на цих планках за допомогою фіксуючих елементів 12 Після ЦЬОГО проводиться загрузка у раму 2 елементів заготовки армованого сердечника, а саме у раму 2 почергово загружають опірні елементи 16 для армування теплоізолюючого сердечника та бруски 15 із теплоізолюючого матеріалу, які є частинами сердечника Ширина брусків 15 із теплоізолюючого матеріалу дорівнює відстані між упорами 6, розташованими на одній планці 4 При цьому всі бруски 15 спираються на упори 6, а між нижніми торцевими частинами брусків 15 і сіткою 13 утворюється зазор 17 Завдяки спеціально підібраному співвідношенню між розмірами чарунків сітки 13 і шириною брусків 15 торці опірних елементів 16, не торкаючись упорів, спираються на поверхню стола 1 у місцях дотику до повздовжніх стержнів сітки 13 Одним із варіантів виконання опірних елементів 16 є зигзагоподібні проволочні елементи, у яких торцями є вершини гребнів зигзагів Крім того, опірні елементи 16 можуть бути виконані у вигляді перфорованих подовгуватих пластин або перфорованих профільних елементів різного профілю, а у випадку використання зигзагоподібних елементів 16 вони можуть бути армовані повздовжніми укріплюючими стрічками При закладанні частин заготовки сердечника передбачається КІЛЬКІСТЬ опірних елементів 16 на один елемент більше, ніж КІЛЬКІСТЬ брусків 15, тому елементи 16 охоплюють бруски 15 з обох боків Після ЦЬОГО у допоміжну раму 3 аналогічним чином вставляють проволочну сітку 14, яка, минуючи упори 7, прилягає до планок 5 і фіксується на них за допомогою фіксуючих елементів 12 Рама 3 із сіткою 14 накладається на раму 2 із заготовкою і жорстко закріплюється на ній Як і у рамі 2, так і у рамі 3 торці опірних елементів 16 дотичні до повздовжніх стержнів сітки 14 Приводиться в дію механізм 11,і балка 8, рухаючись у горизонтальному, перпендикулярному повздовжнім вісям планок 4, 5 напрямку, стискає заготовку із опірних елементів 16 та брусків 15 Стискання проводиться до щільного з'єднання брусків 15 у цілісну структуру з утворенням у брусках фіксуючих заглиблень, у які проникають опірні елементи 16 Після цього конструкція із рам 2, 3 знімається із стола 1, ставиться у вертикальне положення, у якому проводять з'єднання торців опірних елементів 16 з повздовжніми стержнями проволочних сіток 13, 14 Так, при використанні елементів 16 у вигляді зигзагоподібних проволочних елементів, вершини гребнів зигзагів можуть з'єднуватися з проволоч 6751 ною сіткою 13 або 14 за допомогою стемплера, в'язальної проволоки, точковою контактною зваркою чи іншими способами. Надалі проводять розбирання пристрою, для чого вивільнюють пристрій від горизонтальної зажимної" балки 8, вивільнюють сітки 13,14 від фіксуючих елементів 12, розфіксовують і знімають раму 3 з рами 2, забирають готову конструкційну 6 панель з рами 2. Після цього рама 2 може встановлюватися на стіл 1 для збирання чергової конструкційної панелі. Запропонований пристрій характеризується простотою і невеликою вартістю порівняно з відомим устаткуванням аналогічного призначення і може знайти широке застосування у будівництві різних споруд та будівель. S ФІГ. Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
