Гідравлічна віброударна трамбівка

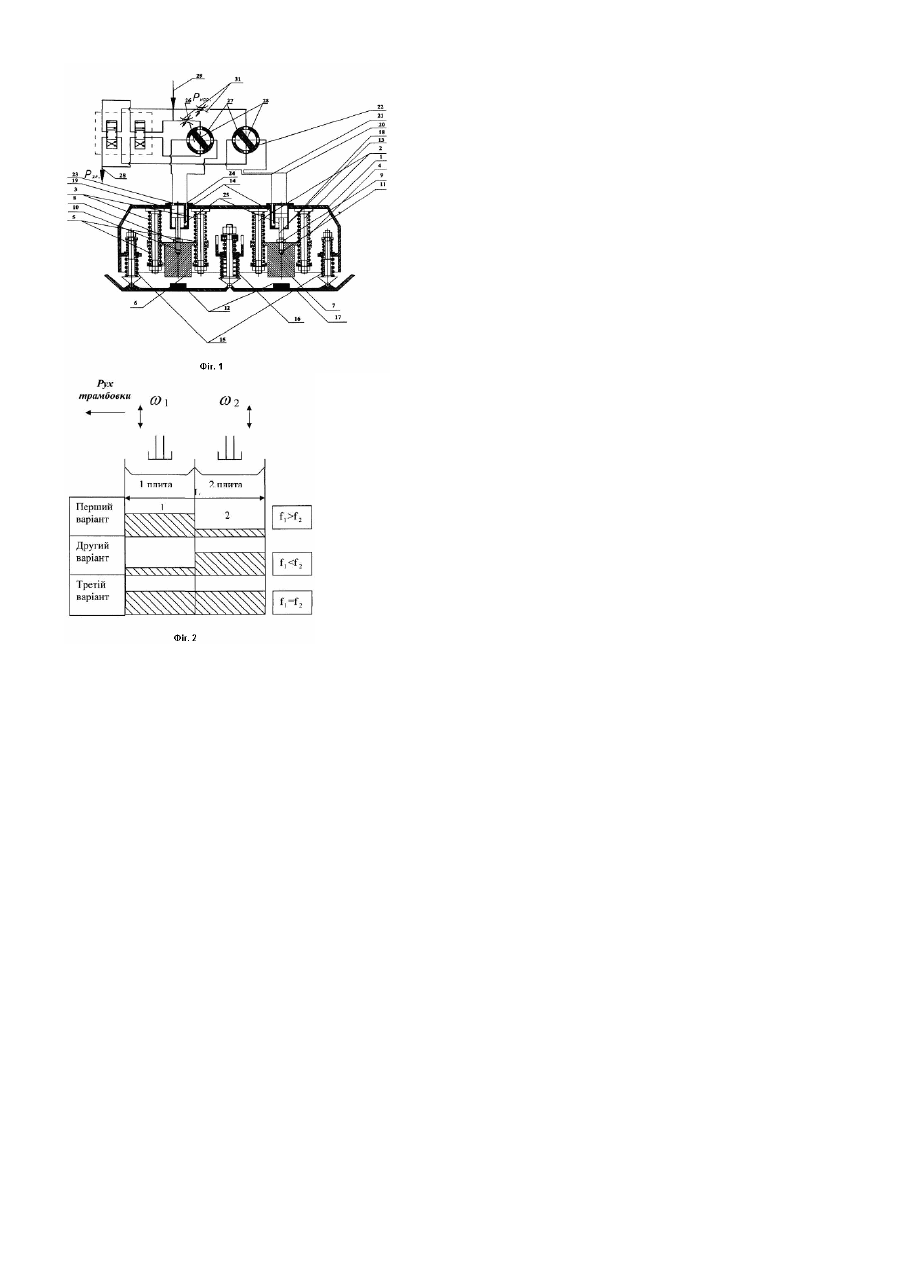

Корисна модель належить до будівельних машин, а саме до механізмів для ущільнення ґрунтів та будівельних сумішей. Відома гідравлічна трамбівка, що має корпус, розміщений в ньому гідро циліндр зі штоком, пружно підвішену інерційну масу, до якої жорстко закріплений ударник з можливістю контакту з ущільнюючою плитою через буфер, пружин, які з'єднують корпус та ущільнюючу плиту, золотник, з'єднаний з нагнітальною та зливною магістралями та механізмом керування режимом коливань штоку, що виконаний у вигляді регульованого дроселя з системою керування [а.с. СССР №1791533 та деклараційний патент на винахід №36498]. Віброударний режим наведеної машини забезпечує поліфазне ущільнення середовища, але недолік відомої трамбівки полягає в тому, що регулювання високої частоти відсутнє; кількісний вміст енергетичної складової низьких і високих гармонік невідомий. Тому отримати високу ефективність ущільнення даною машиною не можна. Метою даної корисної моделі є підвищення ефективності роботи машини за рахунок реалізації безвідривного вібраційного, або віброударного процесу ущільнення з використанням поліфазних режимів коливань та налагоджування на оптимальний режим роботи трамбівки враховуючи фізико-механічні властивості середовища, що ущільнюється. Найбільш близькою до запропонованої є гідравлічна віброударна трамбівка, що має корпус, в якому на направляючих розміщені пружини. На пружинах підважена інерційна маса, знизу якої закріплений ударник з гумовим буфером . Інерційна маса через шарнірний пристрій з'єднана зі штоком гідро циліндра, що жорстко з'єднаний із гідро циліндром, шток гідро циліндра з'єднаний з корпусом . До корпусу через пружні елементи приєднана ущільнююча плита. У верхній частині корпусу розміщений віброізолюючий пристрій, який призначений для захисту базової машини. [Деклараційний патент на винахід №U11325]. Недоліком відомої трамбівки є недостатня ефективність ущільнення, відсутність енергетичного регулювання, низько частотний режим роботи, незважаючи на вказівку про дану властивість в описі відомої трамбівки. Поставлена мета досягається таким чином: у запропонованій гідравлічній трамбівці встановлені додатковий ударник, що жорстко з'єднаний з гідро циліндром та корпусом;шарнірно з'єднанні ущільнюючі плити, що складається з двох секцій. Така конструкція забезпечує гарантоване регулювання високих та низьких частот, а також регулювання кількісного вмісту енергетичної складової, яка діє на ущільнююче середовище. Рішення, що подається має суттєві відмінності в порівнянні з відомими рішеннями, і оскільки, ознаки даної пропозиції не співпадають з відомими рішеннями, тому завдяки їм досягається новий позитивний ефект, який полягає у підвищенні ефективності ущільнення. Досягається це тим, що до ущільнюючого середовища передаються полі частотні коливання із гарантованим регулюванням вмісту високих і низьких гармонік. Суть даної корисної моделі пояснюється кресленням, на якому схематично показано пристрій, що пропонується (Фіг.1 Загальний вигляд пристрою). До гідравлічної трамбовки входять: корпус 1, в якому на направляючих 2, 3 розміщені пружини 4, 5. На пружинах 4, 5 підважені інерційні маси 6, 7 які зверху фіксуються болтами 8, 9 до шарнірів 10, 11. Інерційні маси 6, 7 з'єднані зі штокоми 13 гідро циліндрів 14, що жорстко з'єднаний з корпусом 1. До корпусу 1 через пружні елементи 15, 16 приєднана двох секційна шарнірна ущільнююча плита 17,що має жорстко закріплені гумові буфери 12. Напірні порожнини 18,19 гідро циліндрів 14 з'єднані відповідно трубопроводами 20, 21 із роторним розподільником 22. Гідро розподільники 22, 27 є однакові вузли, що складаються з корпусу 27 та золотника 28; розташовані на базовій машині та з'єднані з напірною 29 та зливною 28 магістралями базової машини. Гідравлічна трамбівка працює наступним чином. Гідравлічна рідина з напірної магістралі 28 базової машини через дроселі 31 підводиться до гідро розподільників 22, 25 і через золотники подається до напірних порожнин 18, 19 гідро циліндрів 14 та переміщує штоки 13 разом з інерційною масою вгору, при цьому пружини 4, 5 стискуються та накопичують потенційну енергію. Коли золотник гідро розподільника 22 повернеться та напірна магістраль з'єднається з порожниною 19, а порожнина 18 із зливною магістраллю, інерційна маса, під дією пружин та тиском рідини в порожнині 19, рухається вниз та наносить удар по ущільнюючій плиті 17. Золотник 22 повертається, з'єднуючи порожнину 18 з напірною магістраллю, а порожнину 19 із зливною магістраллю. Цикл повторюється. В цей час золотник гідро циліндра 26 повертається швидше ніж золотник гідро розподільника 22, з'єднуючи почергово порожнини 18, 19 із напірною та зливною магістралями. Таким чином розподільник 22 та порожнини 18 і 19 гідро циліндра 14 є генератором низьких частот коливань інерційної маси, а розподільник 26 та порожнини 18 і 19 другого гідро циліндра 14 є генератором високих частот коливань інерційної маси, в залежності від регулювання дроселем частотного режиму. Регулювання амплітудно-частотних характеристик запропонованої машини здійснюється зміною частоти обертання золотників 28 гідро розподільників 22, 26, та за рахунок регулювання дроселів 31. Полічастотний режим в даному випадку буде задіяний по довжині шару середовища що ущільнюється, це можна представити вигляді (Фіг.2.) В залежності від параметрів середовища, що ущільнюється, можна використати що найменш 3 варіанти: - Перший варіант: спочатку середовище ущільнюється високою частотою, з низькою амплітудою (позиція 1), а тоді з високою амплітудою і низькою частотою на другій плиті. - Другий варіант: спочатку середовище ущільнюється з високою амплітудою і низькою частотою (позиція 2), а тоді з високою частотою, з низькою амплітудою на другій плиті. - Третій варіант: середовище ущільнюється з одноковою частотою, та амплітудою по всій довжині ущільнюючої плити. При необхідності за допомогою дроселів можливі регулювання енергетичної складової на кожній з ущільнюючих плит. Таким чином машину, що пропонується можна адоптувати до більшості середовищ, які необхідно ущільнювати.
