Гідравлічна віброударна трамбівка

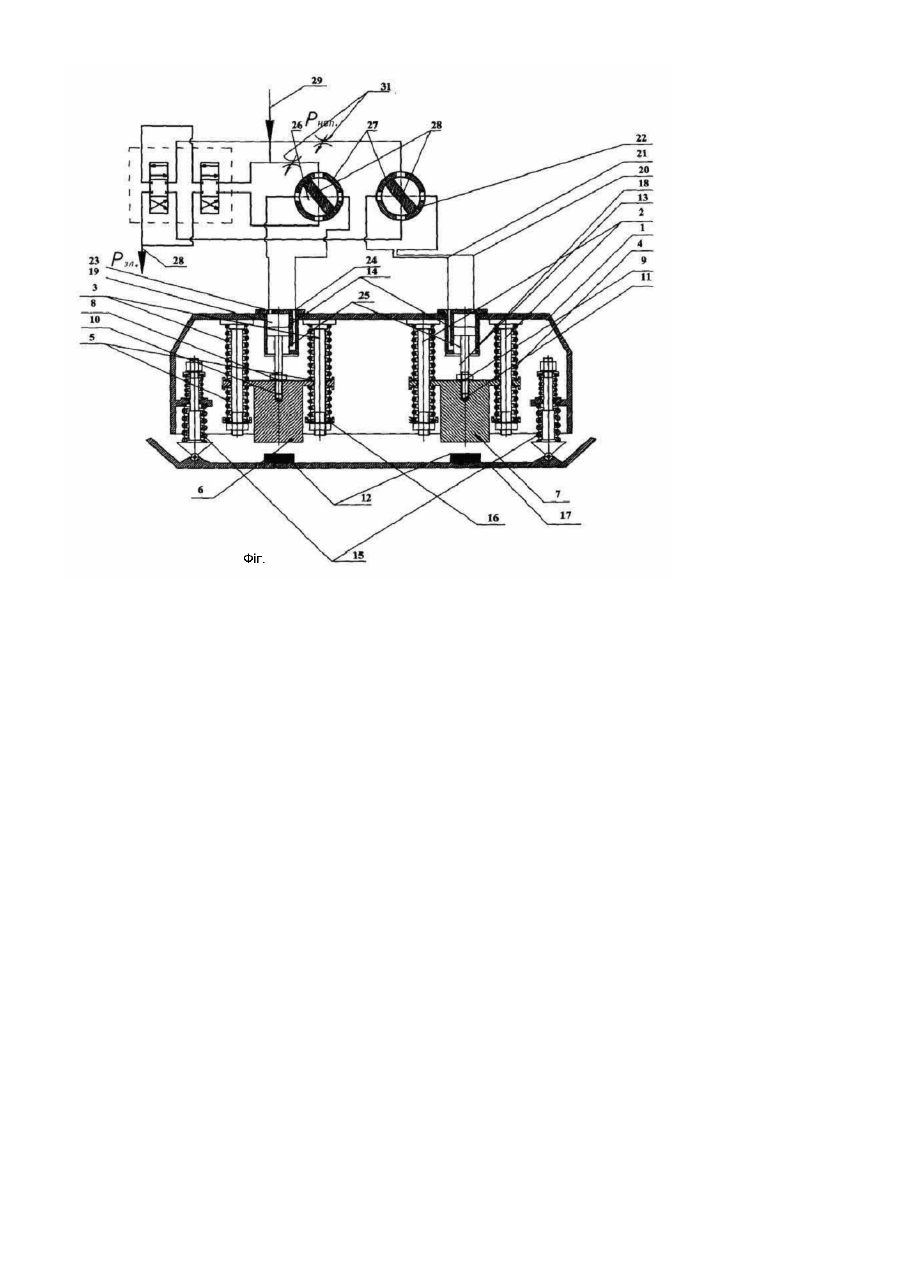

Корисна модель відноситься до будівельних машин, а саме до механізмів для ущільнення грунтів та будівельних сумішей. Відома гідравлічна трамбівка, що має корпус, розміщений в ньому гідроциліндр зі штоком, пружно підвішену інерційну масу, до якої жорстко закріплений ударник з можливістю контакту з ущільнюючою плитою через буфер, пружин, які з'єднують корпус та ущільнюючу плиту, золотник, з'єднаний з нагнітальною та зливною магістралями та механізмом керування режимом коливань штоку, що виконаний у вигляді регульованого дроселя з системою керування [а.с.СССР№1791533 та деклараційний патент на Корисна модель №36498]. Віброударний режим наведеної машини забезпечує поліфазне ущільнення середовища, але недолік відомої трамбівки полягає в тому, що регулювання високої частоти відсутнє; кількісний вміст енергетичної складової низьких і високих гармонік невідомий. Тому отримати високу ефективність ущільнення даною машиною не можна. Метою даного корисної моделі є підвищення ефективності роботи машини за рахунок реалізації безвідривного вібраційного, або віброударного процесу ущільнення з використанням поліфазних режимів коливань та налагоджування на оптимальний режим роботи трамбівки враховуючи фізико-механічні властивості середовища, що ущільнюється. Найбільш близькою до запропонованої є гідравлічна віброударна трамбівка, що має корпус, в якому на направляючих розміщені пружини. На пружинах підважена інерційна маса, знизу якої закріплений ударник з гумовим буфером . Інерційна маса через шарнірний пристрій з'єднана зі штоком гідроциліндра, що жорстко з'єднаний із гідроциліндром, шток гідроциліндра з'єднаний з корпусом . До корпусу через пружні елементи приєднана ущільнююча плита. У верхній частині корпусу розміщений віброізолюючий пристрій, який призначений для захисту базової машини. (Деклараційний патент на Корисна модель № U 11325). Недоліком відомої трамбівки є недостатня ефективність ущільнення, відсутність енергетичного регулювання, низько частотний режим роботи, незважаючи на вказівку про дану властивість в описі відомої трамбівки. Поставлена мета досягається таким чином: у запропонованій гідравлічній трамбівці встановлені додатковий ударник, що жорстко з'єднаний з гідроциліндром та корпусом; Така конструкція забезпечує гарантоване регулювання високих та низьких частот, а також регулювання кількісного вмісту енергетичної складової,яка діє на ущільнююче середовище. Рішення, що подається має суттєві відмінності в порівнянні з відомими рішеннями, і оскільки, ознаки даної пропозиції не співпадають з відомими рішеннями, тому завдяки їм досягається новий позитивний ефект, який полягає у підвищенні ефективності ущільнення. Досягається це тим, що до ущільнюючого середовища передаються полі частотні коливання із гарантованим регулюванням вмісту високих і низьких гармонік. Суть даної корисної моделі пояснюється кресленням, на якому схематично показано пристрій, що пропонується (фіг. Загальний вигляд пристрою). До гідравлічної трамбовки входять: корпус 1, в якому на направляючих 2, 3 розміщені пружини 4, 5. На пружинах 4, 5 підважені інерційні маси 6,7 які зверху фіксуються болтами 8,9 до шарнірів 10,11. Інерційні маси 6,7 з'єднані зі штоками 13 гідроциліндрів 14, що жорстко з'єднаний з корпусом 1. До корпусу 1 через пружні елементи 15,що встановлені на стаканах 16, приєднана плита 17,що має жорстко закріплені гумові буфери 12 . Напірні порожнини 18,19 гідроциліндрів 14 з'єднані відповідно трубопроводами 20, 21 із роторним розподільником 22. Гідророзподільники 22, 27 є однакові вузли, що складаються з корпусу 27 та золотника 28; розташовані на базовій машині та з'єднані з напірною 29 та зливною 28 магістралями базової машини. Гідравлічна трамбівка працює наступним чином. Гідравлічна рідина з напірної магістралі 28 базової машини через дроселі 31 підводиться до гідророзподільників 22, 25 і через золотники подається до напірних порожнин 18, 19 гідроциліндрів 14 та переміщує штоки 13 разом з інерційною масою вгору, при цьому пружини 4, 5 стискуються та накопичують потенційну енергію. Коли золотник гідророзподільника 22 повернеться та напірна магістраль з'єднається з порожниною 19, а порожнина 18 із зливною магістраллю, інерційна маса, під дією пружин та тиском рідини в порожнині 19, рухається вниз та наносить удар по ущільнюючій плиті 17. Золотник 22 повертається, з'єднуючи порожнину 18 з напірною магістраллю, а порожнину 19 із зливною магістраллю. Цикл повторюється. В цей час золотник гідроциліндра 26 повертається швидшеніж золотник гідророзподільника 22, з'єднуючи почергово порожнини 18, 19 із напірною та зливною магістралями. Таким чином розподільник 22 та порожнини 18 і 19 гідроциліндра 14 є генератором низьких частот коливань інерційної маси, а розподільник 26 та порожнини 18 і 19 другого гідроциліндра 14 є генератором високих частот коливань інерційної маси,в залежності від регулювання дроселем частотного режиму. У разі однакової частоти обертання золотників гідро розподільників, ущільнююча плита буде передавати коливання до середовища з частотою у два рази більше. Таким чином частотний режим даної машини піднімається вдвічі. Регулювання амплітудно-частотних характеристик запропонованої машини здійснюється зміною частоти обертання золотників 28 гідророзподільників 22, 26,та вміст енергетичної складової за рахунок регулювання дроселів 31.
