Гідравлічна віброударна трамбівка

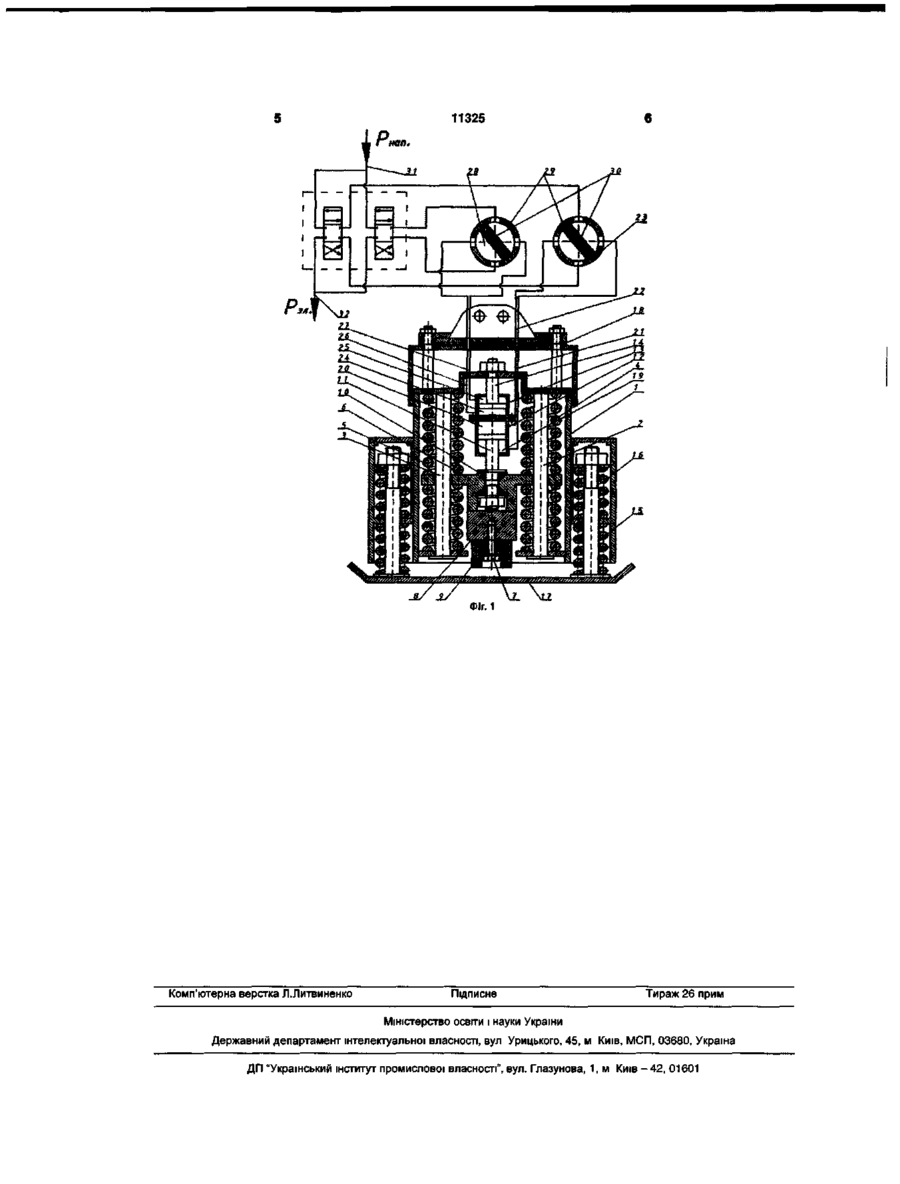

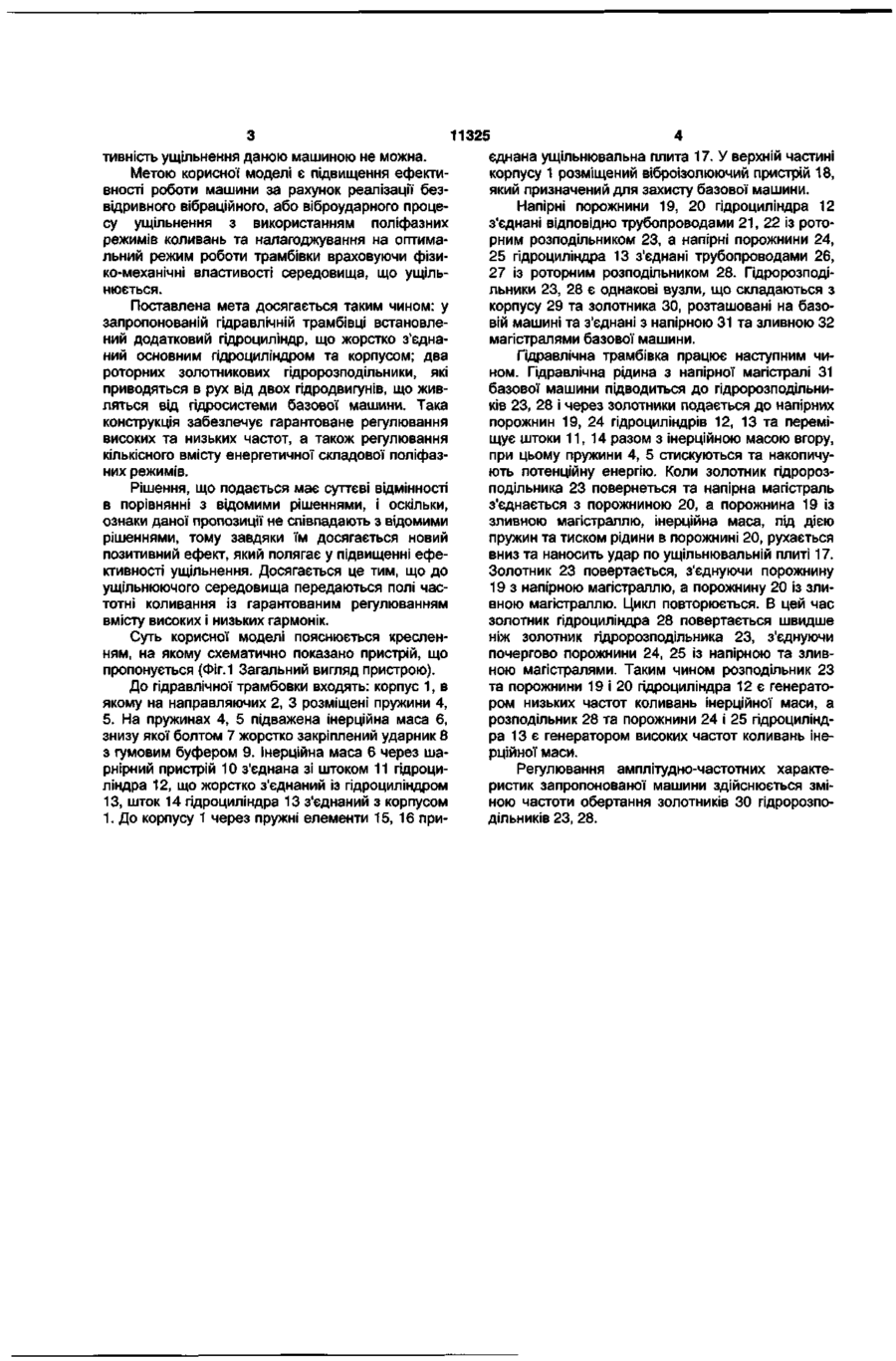

Гідравлічна трамбівка для поверхневого ущільнення будівельних сумішей, що має корпус, в якому розміщені два гідроциліндри, інерційну масу, з'єднану з корпусом пружними елементами, два золотники, з єднані з напірною та зливною магістралями, пружини, розташовані між корпусом і ущільнювальною плитою, що забезпечують їх пружне з'єднання, а також ударник, який жорстко закріплений на інерційній масі, що має можливість контактувати з ущільнювальною плитою, перший гідроциліндр є генератором високих частот, а другий - низьких, гідроциліндри приводяться в дію від гідросистеми базової машини за допомогою двох золотникових розподільників, що приводяться в рух двома пдродвигунами через дроселі, за допомогою яких регулюються високі та низькі частоти коливань ударника для отримання оптимального режиму роботи для різних типів ґрунтів і будівельних сумішей Корисна модель відноситься до будівельних машин, а саме до механізмів для ущільнення ґрунтів та будівельних сумішей Відома гідравлічна трамбівка, що має жорстко з'єднаний з ущільнювальною плитою корпус, розміщений в ньому гідроциліндр зі штоком, інерційну масу, що з'єднана за допомогою шарніру із шоком і пружно підвішена між корпусом та ущільнювальною плитою, а також золотник, що пружно прикріплений до інерційної маси, та ручний регулюючий пристрій [а с СРСР №591544] Недоліком відомої трамбівки є недостатня ефективність ущільнення, неможливість налагодження на ефективні параметри коливань в процесі ущільнення ґрунту, незважаючи на вказівку про дану властивість в описі відомої трамбівки Конструкція даної трамбівки є автоколивальним гідравлічним вібратором з пружнім механічним зворотнім зв'язком між золотником та виконуючим органом Тому їй притаманні всі переваги та недоліки цього класу пдровібраторів ["Электрогидравлические и гидравлические вибрационные механизмы" В Н Баранов, Ю Є Захаров, 1977р , ст40] При ЗМІНІ властивостей грунту в ній буде змінюватися лише сила інерції інерційної маси, що приведе до зміни навантаження на поршень зі штоком, а ВІДПОВІДНО і параметри вібрації Ця зміна частоти, амплітуди та збуджуючої сили направлена лише на стабілізацію режиму роботи коливальної системи без врахування фізико-механічних властивостей ґрунту Крім цього наведена конструкція із-за жорсткого зв'язку між корпусом та ущільнювальною плитою реалізує лише вібрування та вібротрамбування (вібрування з відривом ущільнювальної плити від ґрунту) Найбільш близькою до запропонованої є гідравлічна віброударна трамбівка, що має корпус, розміщений в ньому гідроциліндр зі штоком, пружно підвішену інерційну масу, до якої жорстко закріплений ударник з можливістю контакту з ущільнювальною плитою через буфер, пружин, які з'єднують корпус та ущільнювальну плиту, золотник, з'єднаний з нагнітальною та зливною магістралями та механізмом керування режимом коливань штоку, що виконаний у вигляді регульованого дроселя з системою керування [а с СССР №1791533 та деклараційний патент на винахід №36498] Віброударний режим наведеної машини забезпечує поліфазне ущільнення середовища, але недолік відомої трамбівки полягає в тому, що регулювання високої частоти відсутнє, КІЛЬКІСНИЙ ВМІСТ енергетичної складової низьких і високих гармонік невідомий Тому отримати високу ефек ю CM со О) 11325 тивність ущільнення даною машиною не можна. Метою корисної моделі є підвищення ефективності роботи машини за рахунок реалізації безвідривного вібраційного, або віброударного процесу ущільнення з використанням поліфазних режимів коливань та налагоджування на оптимальний режим роботи трамбівки враховуючи фізико-механічні властивості середовища, що ущільнюється. Поставлена мета досягається таким чином: у запропонованій гідравлічній трамбівці встановлений додатковий гідроциліндр, що жорстко з'єднаний основним гідроциліндром та корпусом; два роторних золотникових гідророзподільники, які приводяться в рух від двох гідродвигунів, що живляться від гідросистеми базової машини. Така конструкція забезпечує гарантоване регулювання високих та низьких частот, а також регулювання кількісного вмісту енергетичної складової поліфазних режимів. Рішення, що подається має суттєві відмінності в порівнянні з відомими рішеннями, і оскільки, ознаки даної пропозиції не співпадають з відомими рішеннями, тому завдяки їм досягається новий позитивний ефект, який полягає у підвищенні ефективності ущільнення. Досягається це тим, що до ущільнюючого середовища передаються полі частотні коливання із гарантованим регулюванням вмісту високих і низьких гармонік. Суть корисної моделі пояснюється кресленням, на якому схематично показано пристрій, що пропонується (Фіг.1 Загальний вигляд пристрою). До гідравлічної трамбовки входять: корпус 1, в якому на направляючих 2, 3 розміщені пружини 4, 5. На пружинах 4, 5 підважена інерційна маса 6, знизу якої болтом 7 жорстко закріплений ударник 8 з гумовим буфером 9. Інерційна маса 6 через шарнірний пристрій 10 з'єднана зі штоком 11 гідроциліндра 12, що жорстко з'єднаний із гідроциліндром 13, шток 14 гідроциліндра 13 з'єднаний з корпусом 1. До корпусу 1 через пружні елементи 15, 16 при єднана ущільнювальна плита 17. У верхній частині корпусу 1 розміщений віброізолюючий пристрій 18, який призначений для захисту базової машини. Напірні порожнини 19, 20 гідроциліндра 12 з'єднані відповідно трубопроводами 21, 22 із роторним розподільником 23, а напірні порожнини 24, 25 гідроциліндра 13 з'єднані трубопроводами 26, 27 із роторним розподільником 28. Гідророзподільники 23, 28 є однакові вузли, що складаються з корпусу 29 та золотника ЗО, розташовані на базовій машині та з'єднані з напірною 31 та зливною 32 магістралями базової машини. Гідравлічна трамбівка працює наступним чином. Гідравлічна рідина з напірної магістралі 31 базової машини підводиться до гідророзподільників 23, 28 і через золотники подається до напірних порожнин 19, 24 гідроциліндрів 12, 13 та переміщує штоки 11,14 разом з інерційною масою вгору, при цьому пружини 4, 5 стискуються та накопичують потенційну енергію. Коли золотник гідророзподільника 23 повернеться та напірна магістраль з'єднається з порожниною 20, а порожнина 19 із зливною магістраллю, інерційна маса, під дією пружин та тиском рідини в порожнині 20, рухається вниз та наносить удар по ущільнювальній плиті 17. Золотник 23 повертається, з'єднуючи порожнину 19 з напірною магістраллю, а порожнину 20 із зливною магістраллю. Цикл повторюється. В цей час золотник гідроциліндра 28 повертається швидше ніж золотник гідророзподільника 23, з'єднуючи почергово порожнини 24, 25 із напірною та зливною магістралями. Таким чином розподільник 23 та порожнини 19 і 20 гідроциліндра 12 є генератором низьких частот коливань інерційної маси, а розподільник 28 та порожнини 24 і 25 гідроциліндра 13 є генератором високих частот коливань інерційної маси. Регулювання амплітудно-частотних характеристик запропонованої машини здійснюється зміною частоти обертання золотників ЗО гідророзподільників 23, 28. Фіг. 1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
