Спосіб очищення іонообмінної смоли від нафтопродуктів

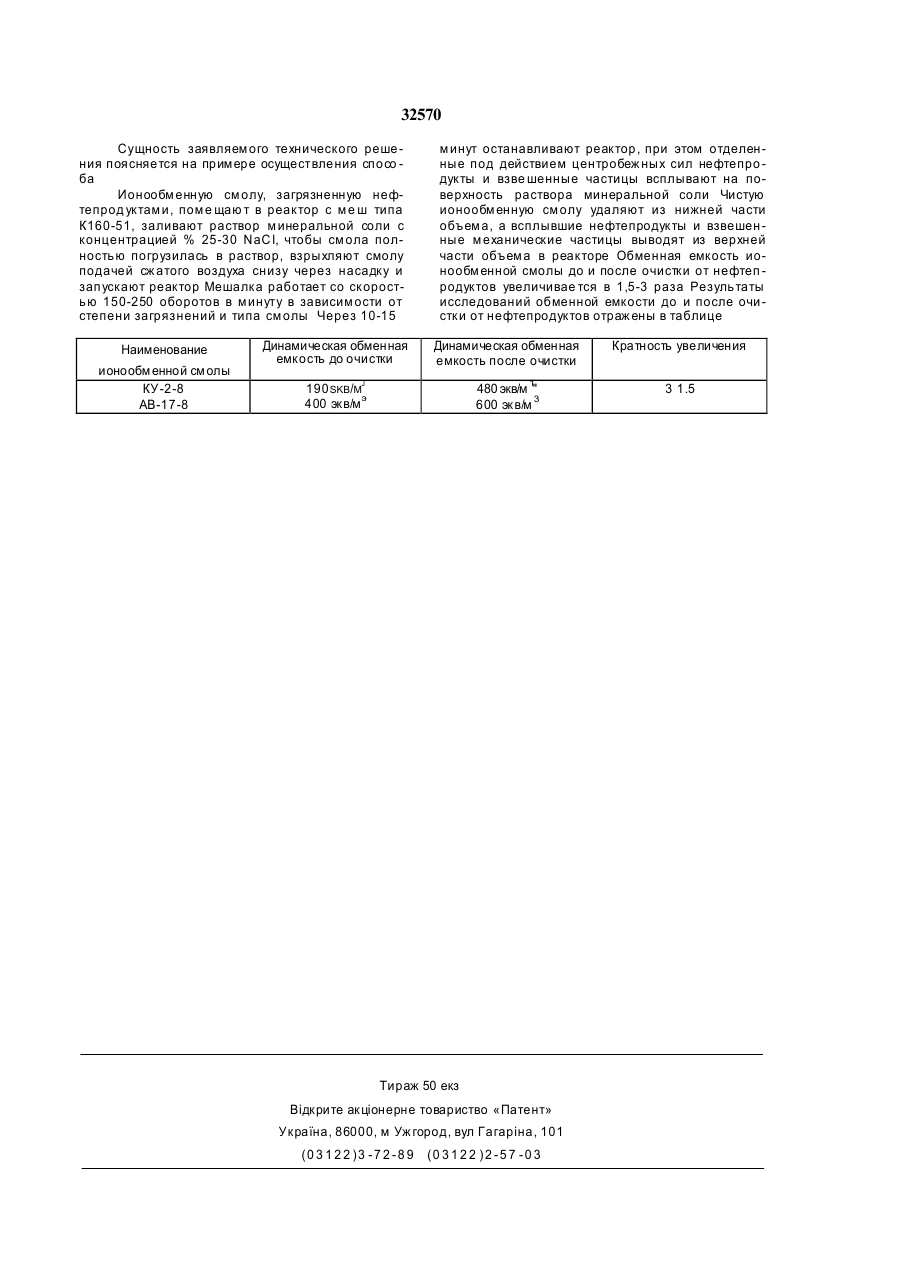

УКРАЇНА (19) UA (11,32570 из, С2 (51, 7B01J49/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54, СПОСІБ ОЧИЩЕННЯ ІОНООБМІННОЇ СМОЛИ ВІД НАФТОПРОДУКТІВ (21)95053397 (22)25 05 1995 (24,15 02 2001 (46, 15 02 2001, Бюл № 1 , 2001 р (72, Антоненко Марія СергПна, Ічанський Генадій Олександрович, Щербак Ганна Василівна (73, Ан тоненко Марія Серпівна, Ічанський Генадій Олександрович, Щербак Ганна Василівна (56, Заявка Поль щі № 2726 10, МПК 5 B0U49 /00 , опубл 20 02 89 (57, 1 Способ очи стки ионообменной смолы о т нефтепродуктов, включающий помещение ионооб менной смолы в объем, перемешивание с раствором минеральной соли, отли чающийся тем, что ионообменную смолу взрыхляют и перемешивают под действием центробежных сил и всплывающие нефтепродукты удаляют из верхней части объема, чистую смолу удаляют из нижней части объема 2 Способ по п 1, о тличающий ся тем что раст вор минеральной соли имеет концентра цию % • 25-30 NaCI 3 Спо со б по п 1 , о тли ча ющи йся тем , что ио нообменную смолу взры хляют подачей сжатого воздуха снизу Изобретение относится к процессу водоподтотовки для электростанций, а именно к способу очистки ионообменной смолы от нефтепродуктов и взвешенных механических частиц Наиболее близким техническим решением к заявляемому является заявка "Способ восстановления ионообменной способности ионитных масс", в котором ионообменную массу помещают в объем, перемешивают в свободном состоянии, промывают, отмывают проточной холодной водой в течение 1-8 часов, горячей водой при температуре 30-75°С в течение 1-9 часов, промывают водным раствором, содержащем % 0,3-15 NaOH и 0,5-30 NaCI при температуре 50-30°С в те чение 1-6 часов, отцеживают В нашей заявке процесс перемешивания в свободном состоянии в воде и в растворах NaOH и NaCI заменяется перемешиванием в реакторе с мешалкой вместе с раствором минеральной соли, концентрация которого % 2530 NaCI под действием центробежных сил идет отделение нефтепродуктов от ионообменной смолы Промывка и отмывка в несколько этапов проточной холодной и горячей водой и водными растворами NaOH и NaCI является очень трудоемкой и продолжительной по времени, а также большая адгезия масел нефтепродуктов к ионообменной смоле не позволяет отделять зерна смопы от нефтепродуктов В основу изобретения поставлена задача создания такого способа очистки ионообменной смолы от нефтепродуктов, в котором новыми операциями взрыхления ионообменной смолы, перемешивания под действием цен тробежных сил, удаления чистой смолы через нижний патрубок обеспечивается отделение ионообменной смолы от нефтепродуктов и за счет этого увеличение обменной емкости ионообменной смолы в 1,5-3 раза Поставленная задача решается тем, что в способе очистки ионообменной смолы от нефтепродуктов, включающей помещение ионообменной смолы в объем, перемешивание с раствором минеральной соли, согласно изобретению ионообменую смолу взрыхляют и перемешивают под действием центробежных сил и всплывающие нефтепродукты удаляют из верхней части объема, а чистую смолу - из нижней части объема Заявляемый способ отличается от прототипа тем, что загрязненную нефтепродуктами ионообменную смолу взрыхляют и перемешивают под действием центробежных сил, В процессе перемешивания смолы в реакторе происходит отделение нефтепродуктов под действием центробежных сил и всплытие их на поверхность раствора После перемешивания удаляют чистую смолу из нижнего объема и сливают всплывшие нефтепродукты из верхней части объема Это позволяет увеличить обменную емкость ионообменной смолы в 1 ,5-3 раза Совокупность существенных признаков, характеризующих сущность изобретения в принципе, может быть многократно использована при очистке ионообменной смолы после очередного загрязнения см о гю 4N со зг 32570 Сущность заявляем ого технического решения поясняется на прим ере осуществления спосо ба Ионообм енную см олу, загрязненную нефтепрод уктам и, пом е щаю т в реактор с м е ш типа К160-51, заливают раствор м инеральной соли с концентрацией % 25-30 NaCI, чтобы см ола полностью погрузилась в раствор, взрыхляют смолу подачей сж атого воздуха снизу через насадку и запускают реактор Мешалка работает со скоростью 150-250 оборотов в м инуту в зависимости от степени загрязнений и типа см олы Через 10-15 Наименование ионообм енной см олы КУ-2-8 АВ-17-8 м инут останавливают реактор, при этом отделенные под действием центробеж ных сил нефтепро дукты и взве шенные частицы всплывают на поверхность раствора минеральной соли Чистую ионообм енную см олу удаляют из нижней части объем а, а всплывшие нефтепродукты и взвешенные м еханические частицы выводят из верхней части объем а в реакторе Обменная емкость ионообм енной смолы до и после очистки от нефтеп родуктов увеличивае тся в 1,5-3 раза Результаты исследований обменной емкости до и после очистки от нефтепродуктов отраж ены в таблице Динамическая обменная емкость до очистки Динамическая обменная емкость после очистки Кратность увеличения 190 SKB/MJ 400 экв/м э 480 экв/м 1" 600 экв/м 3 3 1.5 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 86000, м Уж город, вул Гагаріна, 101 (0 3 1 2 2 )3 -7 2 -8 9 (0 3 1 2 2 )2 -5 7 -0 3
