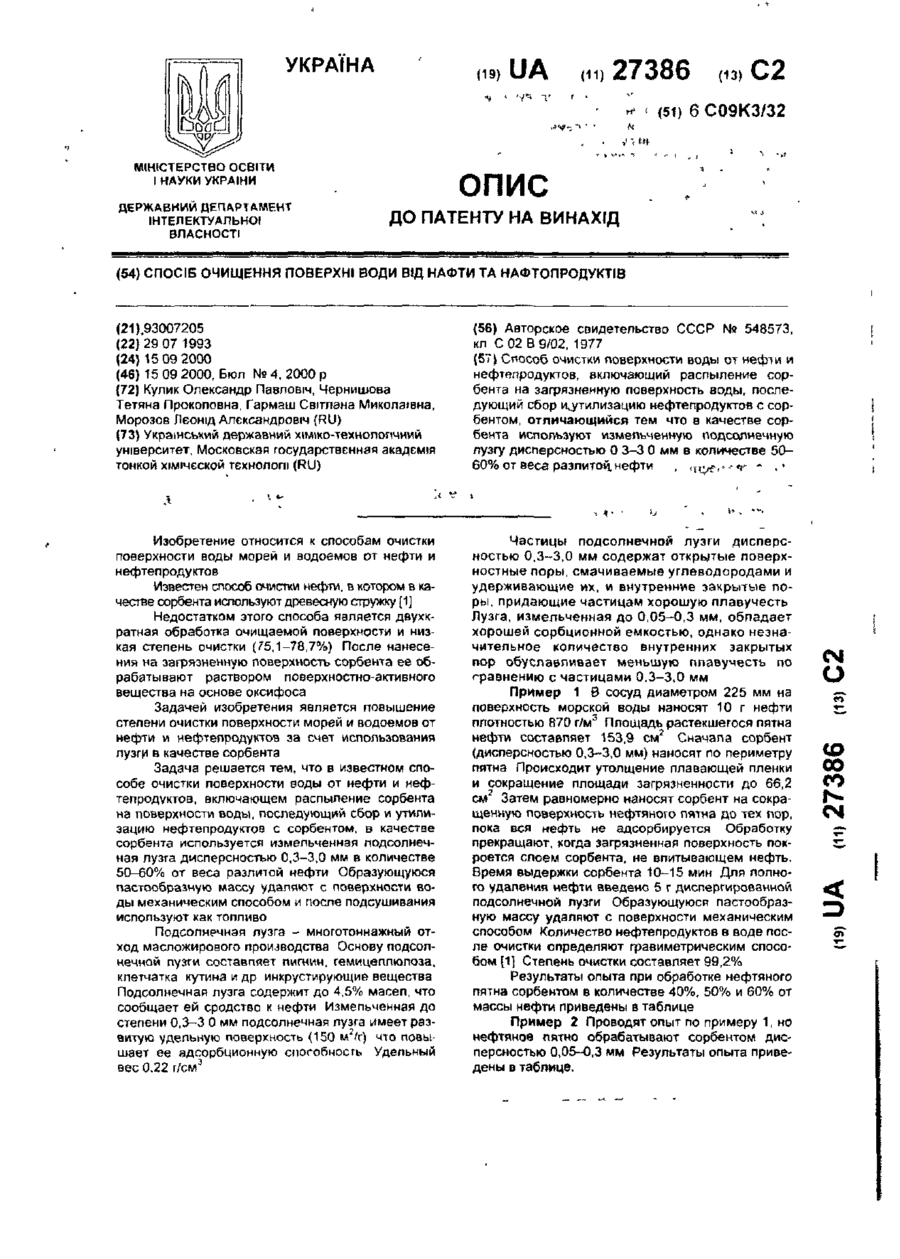

Спосіб очищення поверхні води від нафти та нафтопродуктів

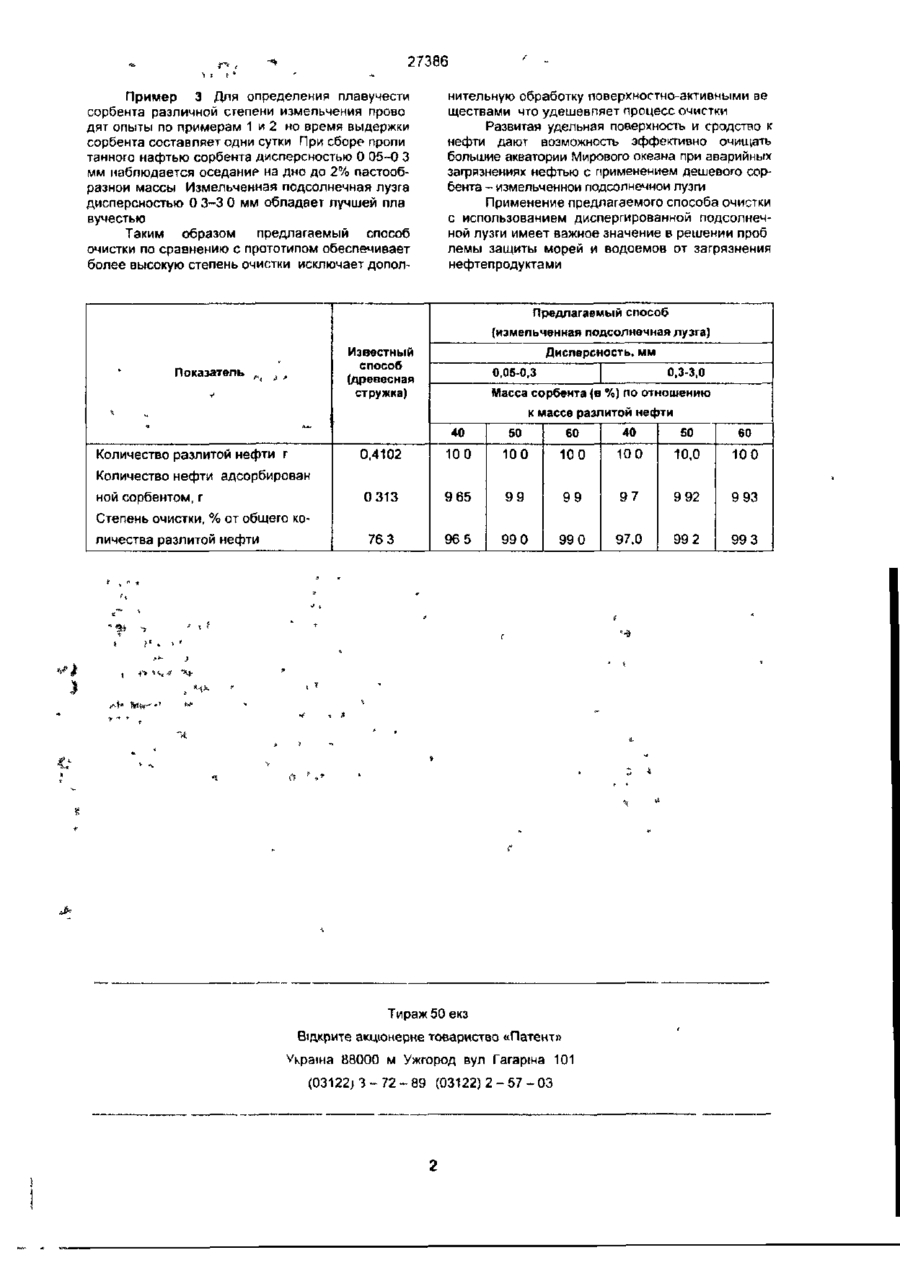

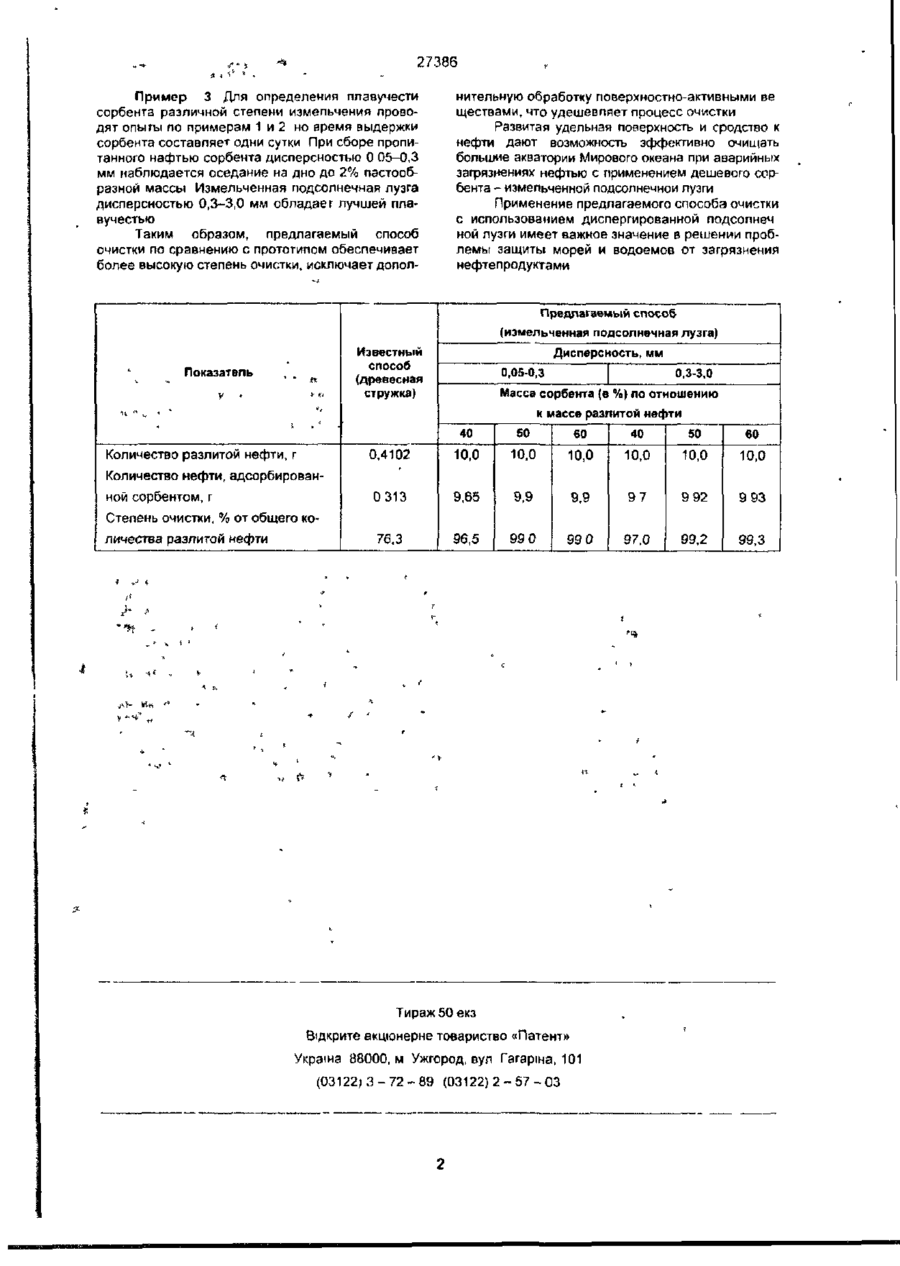

Способ очистки поверхности воды от нефти и нефтепродуктов включающий распыление сорбента на загрязненную поверхность воды, последующий сбор ііутилизацию нефтепродуктов с сорбентом, отличающийся тем что в качестве сорбента используют измельченную подсолнечную лузгу дисперсностью 0 3-3 0 мм в количестве 5060% от веса разлитой,нефти ,* £^--t }!'^, Изобретение относится к способам очистки поверхности воды морей и водоемов от нефти и нефтепродуктов Известен способ очистки нефти, в котором в качестве сорбента используют древесную стружку (1) Недостатком этого способа является двухкратная обработка очищаемой поверхности и низкая степень очистки (75,1-78.7%) После нанесения на загрязненную поверхность сорбента ее обрабатывают раствором поверхностно-активного вещества на основе оксифоса Задачей изобретения является повышение степени очистки поверхности морей и водоемов от нефти и нефтепродуктов за счет использования лузги в качестве сорбента Задача решается тем, что в известном способе очистки поверхности воды от нефти и нефтепродуктов, включающем распыление сорбента на поверхности воды последующий сбор и утилизацию нефтепродуктов с сорбентом, в качестве сорбента используется измельченная подсолнечная лузга дисперсностью 0,3-3,0 мм в количестве 50-60% от веса разлитой нефти Образующуюся пастообразную массу удаляют с поверхности воды механическим способом и после подсушивания используют как топливо Подсолнечная лузга - многотоннажный отход масложирового производства Основу подсолнечной лузги составляет лигнин гемицеллюлоза, клетчатка кутина и др инкрустирующие вещества Подсолнечная лузга содержит до 4,5% масел, что сообщает ей сродство к нефти Измельченная до степени 0,3-3,0 мм подсолнечная лузга имеет развитую удельную поверхность (150 мі/г) что повышает ее адсорбционную способность Удельный вес 0.22 г/см3 Частицы подсолнечной лузги дисперсностью 0,3-3,0 мм содержат открытые поверхностные поры, смачиваемые углеводородами и удерживающие их, и внутренние закрытые поры, придающие частицам хорошую плавучесть Лузга, измельченная до 0,05-0,3 мм, обладает хорошей сорбционной емкостью, однако незначительное количество внутренних закрытых пор обуславливает меньшую плавучесть по сравнению с частицами 0,3-3,0 мм Пример 1 В сосуд диаметром 225 мм на поверхность морской воды наносят 10 г нефти плотностью 870 г/м3 Площадь растекшегося пятна нефти составпяет 153,9 см 3 Сначала сорбент (дисперсностью 0,3-3,0 мм) наносят по периметру пятна Происходит утолщение плавающей пленки и сокращение площади загрязненности до 66,2 см 2 Затем равномерно наносят сорбент на сокращенную поверхность нефтяного пятна до тех пор, пока вся нефть не адсорбируется Обработку прекращают, когда загрязненная поверхность покроется слоем сорбента, не впитывающем нефть Время выдержки сорбента 10-15 мин Для полного удаления нефти введено 5 г диспергированной подсолнечной лузги Образующуюся пастообразную массу удаляют с поверхности механическим способом Количество нефтепродуктов в воде после очистки определяют гравиметрическим способом [1] Степень очистки составляет 99,2% Результаты опыта при обработке нефтяного пятна сорбентом в количестве 40%, 50% и 60% от массы нефти приведены в таблице Пример 2 Проводят опыт по примеру 1, но нефтяное пятно обрабатывают сорбентом дисперсностью 0,05-0,3 мм Результаты опыта приведены в таблице СМ О со 00 со см 27386 Пример 3 Для определения плавучести сорбента различной степени измельчения проводят опыты по примерам 1 и 2 но время выдержки сорбента составляет одни сутки При сборе пропитанного нафтью сорбента дисперсностью 0 05-0,3 мм наблюдается оседание на дно до 2% пастообразной массы Измельченная подсолнечная лузга дисперсностью 0,3-3,0 мм обладает лучшей плавучестью Таким образом, предлагаемый способ очистки по сравнению с прототипом обеспечивает более высокую степень очистки, исключает допол нительную обработку поверхностно-активными ве ществами, что удешевляет процесс очистки Развитая удельная поверхность и сродство к нефти дают возможность эффективно очищать большие акватории Мирового океана при аварийных загрязнениях нефтью с применением дешевого сорбента - измельченной подсолнечной луз™ Применение предлагаемого способа очистки с использованием диспергированной подсолнеч ной лузги имеет важное значение в решении проблемы защиты морей и водоемов от загрязнения нефтепродуктами Предлагаемый способ (измельченная подсолнечная лузга) Известный , Показатель у , * 4* v *, Дисперсность, мм (древесная стружка) 0,05-0,3 0,3-3,0 Масса сорбента (в %) по отношению к массе разлитой нефти 40 50 60 40 50 60 0,4102 10,0 10,0 10,0 10,0 10,0 10,0 0 313 9.65 9,9 9.9 97 9 92 9 93 76,3 Количество разлитой нефти, г 96,5 99 0 99 0 97,0 99,2 99,3 Количество нефти, адсорбированной сорбентом, г Степень очистки, % от общего количества разлитой нефти Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 УКРАЇНА (19) UA (11)27386 * ' * ' ' ' МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНО! ВЛАСНОСТІ из, С 2 и t (51) 6C09K3/32 * ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) СПОСІБ ОЧИЩЕННЯ ПОВЕРХНІ ВОДИ ВІД НАФТИ ТА НАФТОПРОДУКТІВ тонкой ХІМІЧЄСКОЙ технологи (RU) (56) Авторское свидетельство СССР № 548573, кл С 02 В 9/02, 1977 (57) Способ очистки поверхности воды от нефти и нефтепродуктов, включающий распыление сорбента на загрязненную поверхность воды, последующий сбор ііутилизацию нефтепродуктов с сорбентом, отличающийся тем что в качестве сорбента используют измельченную подсолнечную лузгу дисперсностью 0 3-3 0 мм в количестве 5060% от веса разлитой.нефти , чф*,* '«г Изобретение относится к способам очистки поверхности воды морей и водоемов от нефти и нефтепродуктов Известен способ очистки нефти, в котором в качестве сорбента используют древесную стружку [1] Недостатком этого способа является двухкратная обработка очищаемой поверхности и низкая степень очистки (/5,1-78,7%) После нанесения на загрязненную поверхность сорбента ее обрабатывают раствором поверхностно-активного вещества на основе оксифоса Задачей изобретения является повышение степени очистки поверхности морей и водоемов от нефти и нефтепродуктов за счет использования лузги в качестве сорбента Задача решается тем, что в известном способе очистки поверхности воды от нефти и нефтепродуктов, включающем распыление сорбента на поверхности воды, последующий сбор и утилизацию нефтепродуктов с сорбентом, в качестве сорбента используется измельченная подсолнечная лузга дисперсностью 0,3-3,0 мм в количестве 50-60% от веса разлитой нефти Образующуюся пастообразную массу удаляют с поверхности воды механическим способом и после подсушивания используют как топливо Подсолнечная лузга - многотоннажный отход масложирового производства Основу подсолнечной лузги составляет пигнин, гемицеппюпоза, клетчатка кутина и др инкрустирующие вещества Подсолнечная лузга содержит до 4,5% масел, что сообщает ей сродство к нефти Измельченная до степени 0,3-3 0 мм подсолнечная лузга имеет развитую удельную поверхность (150 м2/г) что повышает ее адсорбционную способность Удельный вес 0,22 г/смэ Частицы подсолнечной лузги дисперсностью 0,3-3,0 мм содержат открытые поверхностные поры, смачиваемые углеводородами и удерживающие их, и внутренние закрытые поры, придающие частицам хорошую плавучесть Лузга, измельченная до 0,05-0,3 мм, обладает хорошей сорбционной емкостью, однако незначительное количество внутренних закрытых пор обуславливает меньшую плавучесть по сравнению с частицами 0.3-3,0 мм Пример 1 В сосуд диаметром 225 мм на поверхность морской воды наносят 10 г нефти плотностью 870 г/м3 Площадь растекшегося пятна нефти составляет 153,9 см 2 Сначала сорбент (дисперсностью 0,3-3,0 мм) наносят по периметру пятна Происходит утолщение плавающей пленки и сокращение площади загрязненности до 66,2 см 2 Затем равномерно наносят сорбент на сокращенную поверхность нефтяного пятна до тех пор, пока вся нефть не адсорбируется Обработку прекращают, когда загрязненная поверхность покроется слоем сорбента, не впитывающем нефть. Время выдержки сорбента 10-15 мин Для полного удаления нефти введено 5 г диспергированной подсолнечной лузги Образующуюся пастообразную массу удаляют с поверхности механическим способом Количество нефтепродуктов в воде после очистки определяют гравиметрическим способом [1] Степень очистки составляет 99,2% Результаты опыта при обработке нефтяного пятна сорбентом в количестве 40%, 50% и 60% от массы нефти приведены в таблице Пример 2 Проводят опыт по примеру 1, но нефтяное пятно обрабатывают сорбентом дисперсностью 0,05-0,3 мм Результаты опыта приведены в таблице. (21),93007205 (22)29 07 1993 (24) 15 09 2000 (46) 15 09 2000, Бюп № 4, 2000 р (72) Кулик Олександр Павловіч, Чернишова Тетяна Прокоповна, Гармаш Світлана Миколаївна, Морозов Лєонщ Алєксандровіч (RU) (73) Український державний хіміко-технопопчиий університет, Московская государственная академія СМ О со 00 со см 27386 Пример 3 Для определения плавучести сорбента различной степени измельчения прово дят опыты по примерам 1 и 2 но время выдержки сорбента составляет одни сутки При сборе пропи танного нафтью сорбента дисперсностью 0 05-0 3 мм наблюдается оседание на дно до 2% пастообразной массы Измельченная подсолнечная лузга дисперсностью 0 3-3 0 мм обладает лучшей пла вучестью Таким образом предлагаемый способ очистки по сравнению с прототипом обеспечивает более высокую степень очистки исключает допол Показатель ^ нительную обработку поверхностно-активными ве ществами что удешевпяет процесс очистки Развитая удельная поверхность и сродство к нефти дают возможность эффективно очищать большие акватории Мирового океана при аварийных загрязнениях нефтью с применением дешевого сорбента - измельченной подсолнечной лузги Применение предлагаемого способа очистки с использованием диспергированной подсолнечной лузги имеет важное значение в решении проб лемы защиты морей и водоемов от загрязнения нефтепродуктами Предлагаемый способ (измельченная подсолнечная лузга) Дисперсность, мм Известный способ (древесная стружка) _, , 0,05-0,3 0,3-3,0 Масса сорбента (в %) по отношению к массе разлитой нефти 40 60 40 50 60 0,4102 100 100 100 100 10,0 100 0 313 9 65 99 99 97 9 92 9 93 76 3 Количество разлитой нефти г 50 96 5 99 0 99 0 97,0 99 2 99 3 Количество нефти адсорбирован ной сорбентом, г Степень очистки, % от общего количества разлитой нефти 11 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород вул Гагаріна 101 (03122j3~72~89 (03122)2-57-03
