Установка для сепарації та сушіння дрібнозернистих сипучих матеріалів
Формула / Реферат
Установка для сепарації та сушіння дрібнозернистих сипучих матеріалів, що містить послідовно сполучені патрубок подачі теплоносія, вузол завантаження, вертикальну сушильну трубу, сепаратор з патрубком виходу основної фракції, сепаратор з патрубком виходу дрібної фракції, яка відрізняється тим, що додатково містить сепаратор для виділення крупної фракції, розміщений нижче вузла завантаження, у сепараторі з виходом дрібної фракції встановлено патрубок виходу вологого повітря, а як теплоносій використовують потік повітря під тиском не менше 0,2 атм. і температурою не менше 120 °С.
Текст

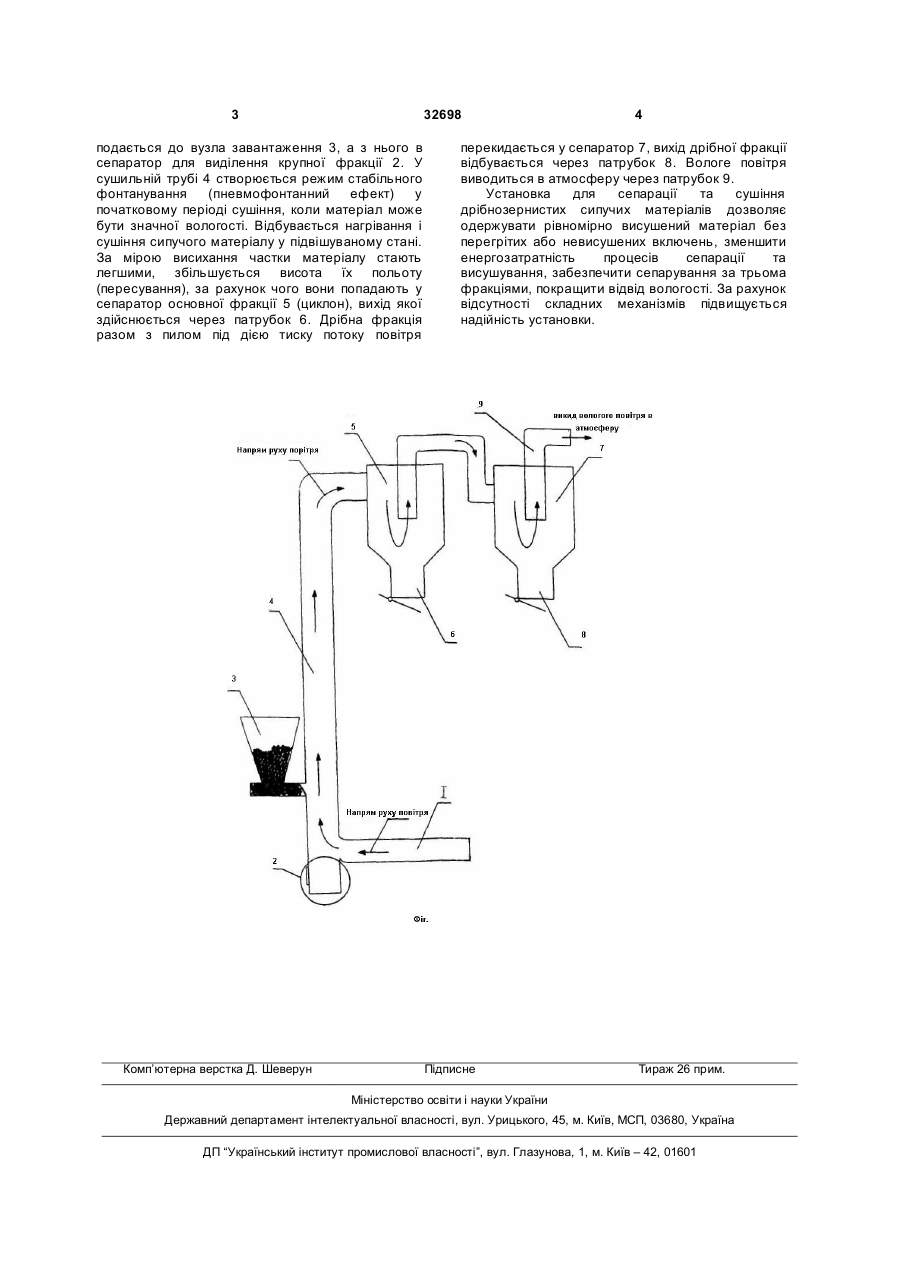

Установка для сепарації та сушіння дрібнозернистих сипучих матеріалів, що містить послідовно сполучені патрубок подачі теплоносія, вузол завантаження, вертикальну сушильну трубу, 3 32698 подається до вузла завантаження 3, а з нього в сепаратор для виділення крупної фракції 2. У сушильній трубі 4 створюється режим стабільного фонтанування (пневмофонтанний ефект) у початковому періоді сушіння, коли матеріал може бути значної вологості. Відбувається нагрівання і сушіння сипучого матеріалу у підвішуваному стані. За мірою висихання частки матеріалу стають легшими, збільшується висота їх польоту (пересування), за рахунок чого вони попадають у сепаратор основної фракції 5 (циклон), вихід якої здійснюється через патрубок 6. Дрібна фракція разом з пилом під дією тиску потоку повітря Комп’ютерна верстка Д. Шеверун 4 перекидається у сепаратор 7, вихід дрібної фракції відбувається через патрубок 8. Вологе повітря виводиться в атмосферу через патрубок 9. Установка для сепарації та сушіння дрібнозернистих сипучих матеріалів дозволяє одержувати рівномірно висушений матеріал без перегрітих або невисушених включень, зменшити енергозатратність процесів сепарації та висушування, забезпечити сепарування за трьома фракціями, покращити відвід вологості. За рахунок відсутності складних механізмів підвищується надійність установки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for separation and drying fine-grained bulk materials
Автори англійськоюKordupel Volodymyr Lvovych
Назва патенту російськоюУстановка для сепарации и сушки мелкозернистых сыпучих материалов
Автори російськоюКордупель Владимир Львович
МПК / Мітки
МПК: B07B 13/00, F26B 17/00
Мітки: сипучих, сушіння, сепарації, установка, матеріалів, дрібнозернистих
