Установка для обрушення склепінь сипучих матеріалів

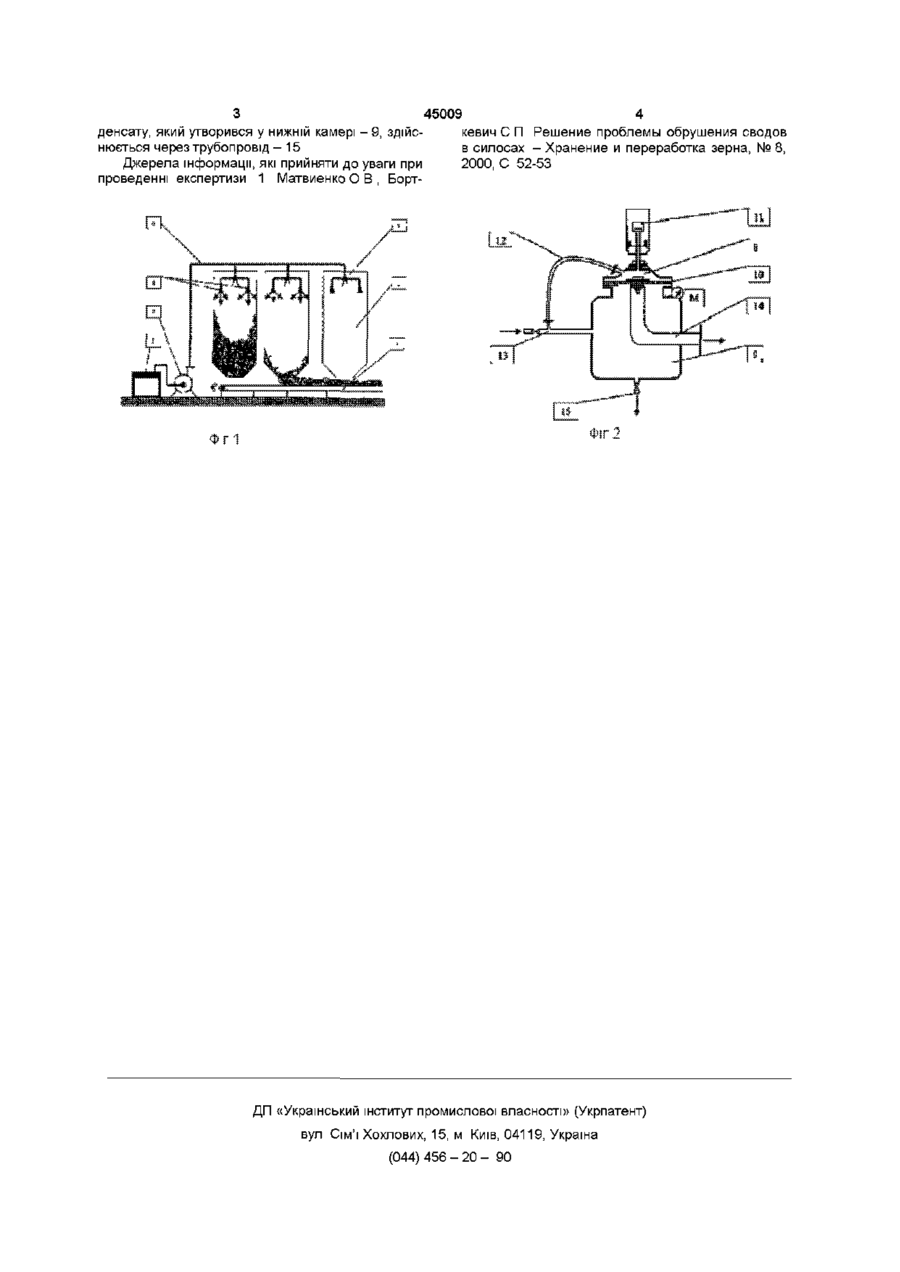

Установка для обрушення склепінь сипучих матеріалів, що включає пульт керування, компресор, трубопровід стисненого повітря, яка відрізняється тим, що для генерації ударних хвиль, обрушуючих склепіння сипучих матеріалів, додатково містить пневматичні пульсатори Винахід відноситься до галузі зберігання та переробки сипучих матеріалів, зокрема цементу, вапна, піску, щебеню, зерна та борошна і може бути використаний у цементній, металургійній, ХІМІЧНІЙ промисловостях, а також у промисловості будівельних матеріалів ВІДОМІ вібраційні методи обрушення склепінь сипучих матеріалів ВІДОМІ також магнітноімпульсні установки серії ЇМ [1] Принцип дії установки серії ЇМ основується на взаємодії імпульсних струмів значної амплітуди струму в обмотці індуктора (робочого органу) та наведеного в струмопроводящій пластині У результаті пластина здійснює імпульсне механічне діяння на стінку силоса або бункеру Недоліком установок серії ЇМ є значне робоче напруження (до 5000 вольт), що потребує особливих заходів безпеки при експлуатації даного виду обладнання В основу винаходу "УСТАНОВКА ДЛЯ ОБРУШЕННЯ СКЛЕПІНЬ СИПУЧИХ МАТЕРІАЛІВ" поставлено задачу шляхом використання спеціально розробленого пневматичного пульсатора для генерації ударних хвиль забезпечити створення високоефективної установки для обрушення склепінь сипучих матеріалів в силосах або бункерах На фіг 1 показана схема установки із пневматичним пульсатором для обрушення склепінь сипучих матеріалів, яка має 1 - пульт керування, 2 компресор, 3 - пневматичний пульсатор, 4 - випромінюючі насадки, 5 - силоси, 6 - трубопровід стисненого повітря, 7 - стрічковий транспортувач Ударна хвиля для дії на звод сипучих матеріалів генерується пневматичним пульсатором, який містить 8 - верхня камера, 9 - нижня камера, 10 еластична діафрагма, 11 - золотник, 12 - з'єднуючий трубопровід, 13 -трубопровід для подачі стиснутого повітря, 14 - трубопровід для виходу стиснутого повітря, 15 - трубопровід для зливу конденсату Установка для обрушення склепінь сипучих матеріалів діє слідуючім способом компрессор - 2 постачає стиснуте повітря у пневматичний пульсатор - 3 по трубопроводу стисненого повітря - 6 Розподілення імпульсу стисненого повітря від пульсатору здійснюється через випромінюючі насадки - 4 Енергія ударної хвилі, яка генерується пульсатором, дорівнює 15-20кДж і дозволяє обрушувати налипаючі матеріали у силосах - 5 ємністю до 1000т Час обробки одного силосу 1-2 хвилини серією із 3-6 імпульсів Сила та якість ударів регулюються і вибираються достатніми для гарантованого обрушення налипаючих матеріалів на стрічковий транспортувач - 7 Установки оснащуються автоматичними або півавтоматичними пультами керування - 1 Основним елементом установки є пневматичний пульсатор (фіг 2) Пневматичний пульсатор працює при тиску стисненого повітря Р=0,40,6МПа, при цьому витрата повітря Q=400500м3/годину Стиснуте повітря через трубопровід стиснутого повітря - 6 надходить у нижню камеру - 9 і через трубопровід - 12 у верхню камеру - 8, які розподілені між собою еластичною діафрагмою - 1 0 Вихід повітря із нижньої камери - 9 через трубопровід - 12, закритий діафрагмою - 10, а із верхньої камери - 8 в трубопровід - 14 закритий золотником - 11, притиснутим до штуцеру з допомогою постійних магнітів При підвищенні тиску в камерах до заданої величини золотник- 11 відривається від сідла штуцера і повітря із верхньої камери - 8 за долі секунди виводиться в атмосферу При піднятому золотнику - 11 тиск у камерах 8 та - 9 не встигає зрівнятися Під тиском газу, який залишився у камері - 9, діафрагма - 10 різко піднімається угору, що забезпечує вихід повітря через трубопровід — 1 4 за 0,2-0,5сек Злив кон о о ю З 45009 4 денсату, який утворився у нижній камері - 9 , здійскевич С П Решение проблемы обрушения сводов нюється через трубопровід - 15 в силосах - Хранение и переработка зерна, № 8, Джерела інформації, які прийняти до уваги при 2000, С 52-53 проведенні експертизи 1 Матвиенко О В , Борт ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
