Збірна комплексна залізобетонна плита перекриття з підсиленням сталевими профілями

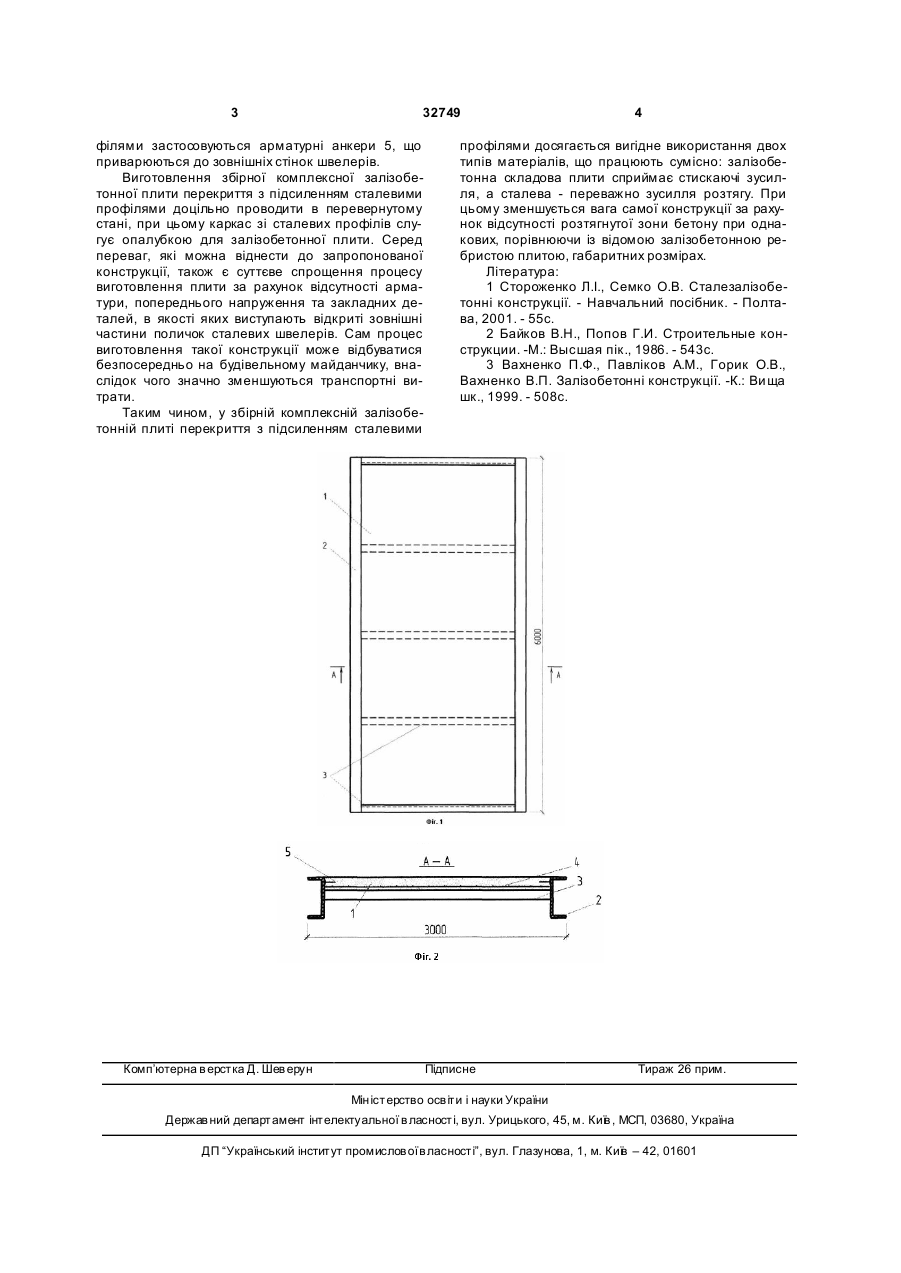

Збірна комплексна залізобетонна плита перекриття з підсиленням сталевими профілями, що складається із залізобетонної плити та сталевих швелерів, яка відрізняється тим, що сталеві швелери винесені за межі плити, сумісна робота з якою забезпечується за допомогою арматурних анкерів. (19) (21) u200801083 (22) 29.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, UA, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (73) ПОЛТАВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, U A 3 32749 філями застосовуються арматурні анкери 5, що приварюються до зовнішніх стінок швелерів. Виготовлення збірної комплексної залізобетонної плити перекриття з підсиленням сталевими профілями доцільно проводити в перевернутому стані, при цьому каркас зі сталевих профілів слугує опалубкою для залізобетонної плити. Серед переваг, які можна віднести до запропонованої конструкції, також є суттєве спрощення процесу виготовлення плити за рахунок відсутності арматури, попереднього напруження та закладних деталей, в якості яких виступають відкриті зовнішні частини поличок сталевих швелерів. Сам процес виготовлення такої конструкції може відбуватися безпосередньо на будівельному майданчику, внаслідок чого значно зменшуються транспортні витрати. Таким чином, у збірній комплексній залізобетонній плиті перекриття з підсиленням сталевими Комп’ютерна в ерстка Д. Шев ерун 4 профілями досягається вигідне використання двох типів матеріалів, що працюють сумісно: залізобетонна складова плити сприймає стискаючі зусилля, а сталева - переважно зусилля розтягу. При цьому зменшується вага самої конструкції за рахунок відсутності розтягнутої зони бетону при однакових, порівнюючи із відомою залізобетонною ребристою плитою, габаритних розмірах. Література: 1 Стороженко Л.І., Семко О.В. Сталезалізобетонні конструкції. - Навчальний посібник. - Полтава, 2001. - 55с. 2 Байков В.Н., Попов Г.И. Строительные конструкции. -М.: Высшая пік., 1986. - 543с. 3 Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П. Залізобетонні конструкції. -К.: Ви ща шк., 1999. - 508с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
