Залізобетонна плита-панель трамвайної колії

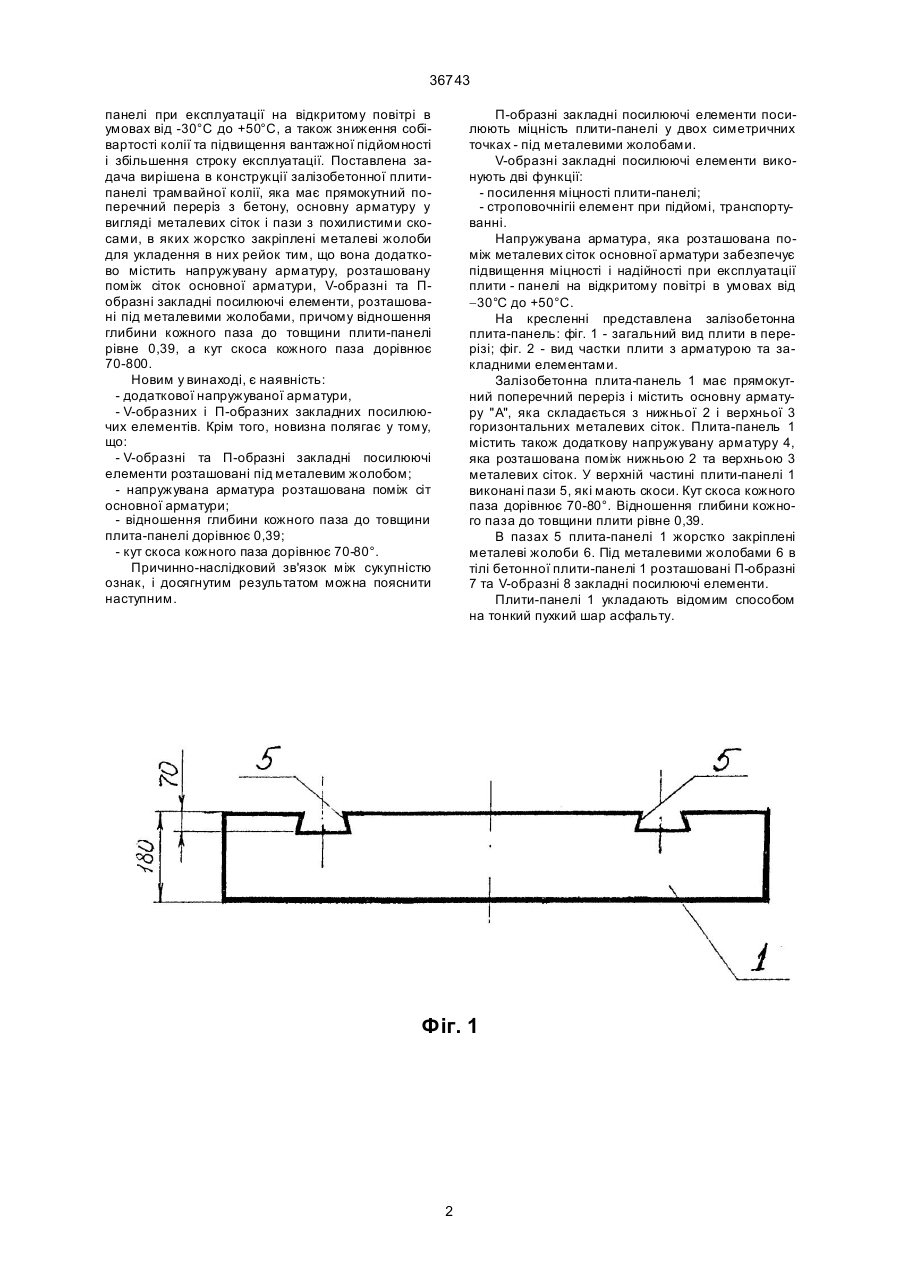

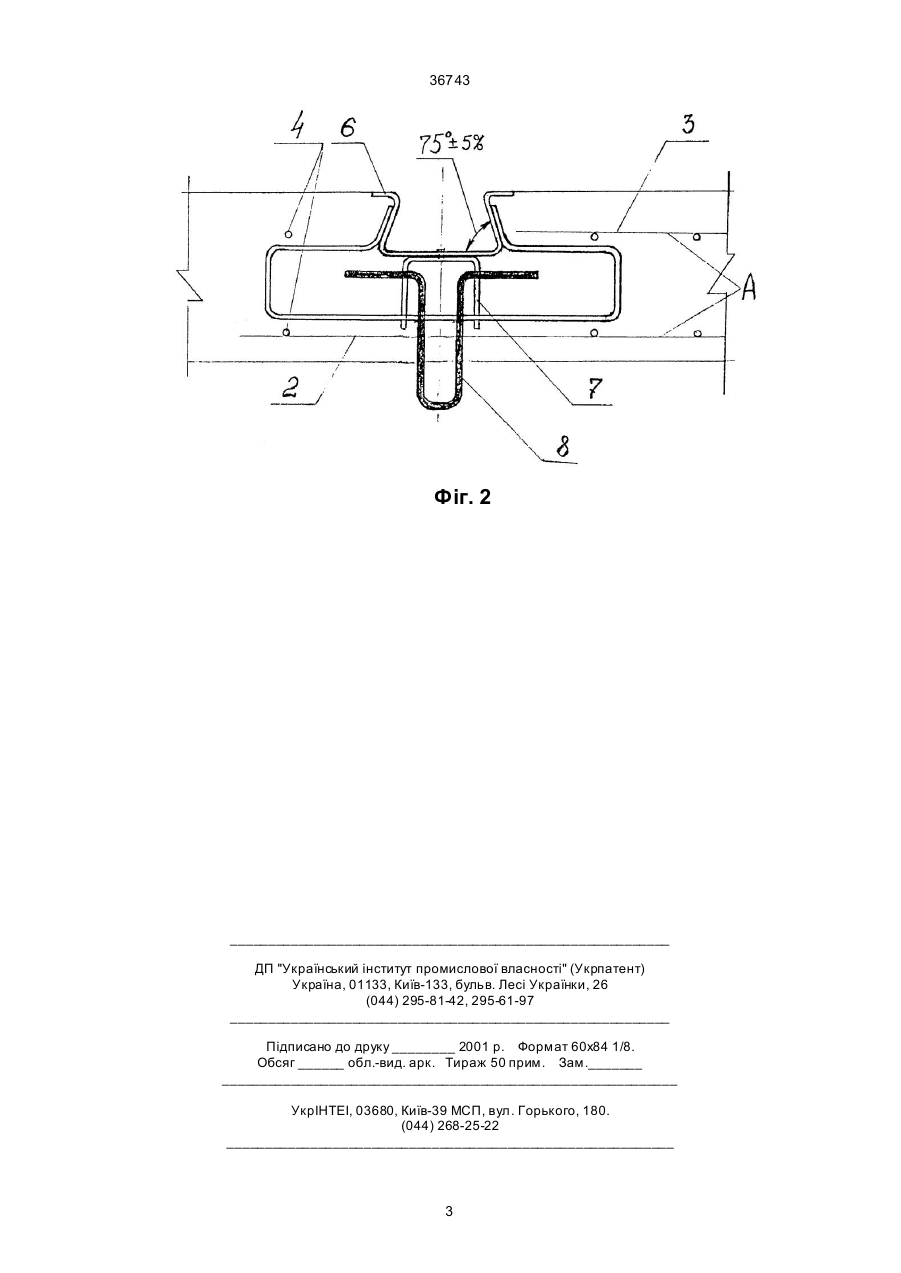

Залізобетонна плита-панель трамвайної колії, яка має прямокутний поперечний переріз з бетону, 36743 панелі при експлуатації на відкритому повітрі в умовах від -30°С до +50°С, а також зниження собівартості колії та підвищення вантажної підйомності і збільшення строку експлуатації. Поставлена задача вирішена в конструкції залізобетонної плитипанелі трамвайної колії, яка має прямокутний поперечний переріз з бетону, основну арматуру у вигляді металевих сіток і пази з похилистими скосами, в яких жорстко закріплені металеві жолоби для укладення в них рейок тим, що вона додатково містить напружувану арматуру, розташовану поміж сіток основної арматури, V-образні та Побразні закладні посилюючі елементи, розташовані під металевими жолобами, причому відношення глибини кожного паза до товщини плити-панелі рівне 0,39, а кут скоса кожного паза дорівнює 70-800. Новим у винаході, є наявність: - додаткової напружуваної арматури, - V-образних і П-образних закладних посилюючих елементів. Крім того, новизна полягає у тому, що: - V-образні та П-образні закладні посилюючі елементи розташовані під металевим жолобом; - напружувана арматура розташована поміж сіт основної арматури; - відношення глибини кожного паза до товщини плита-панелі дорівнює 0,39; - кут скоса кожного паза дорівнює 70-80°. Причинно-наслідковий зв'язок між сукупністю ознак, і досягнутим результатом можна пояснити наступним. П-образні закладні посилюючі елементи посилюють міцність плити-панелі у двох симетричних точках - під металевими жолобами. V-образні закладні посилюючі елементи виконують дві функції: - посилення міцності плити-панелі; - строповочнігіі елемент при підйомі, транспортуванні. Напружувана арматура, яка розташована поміж металевих сіток основної арматури забезпечує підвищення міцності і надійності при експлуатації плити - панелі на відкритому повітрі в умовах від -30°С до +50°С. На кресленні представлена залізобетонна плита-панель: фіг. 1 - загальний вид плити в перерізі; фіг. 2 - вид частки плити з арматурою та закладними елементами. Залізобетонна плита-панель 1 має прямокутний поперечний переріз і містить основну арматуру "А", яка складається з нижньої 2 і верхньої 3 горизонтальних металевих сіток. Плита-панель 1 містить також додаткову напружувану арматуру 4, яка розташована поміж нижньою 2 та верхньою 3 металевих сіток. У верхній частині плити-панелі 1 виконані пази 5, які мають скоси. Кут скоса кожного паза дорівнює 70-80°. Відношення глибини кожного паза до товщини плити рівне 0,39. В пазах 5 плита-панелі 1 жорстко закріплені металеві жолоби 6. Під металевими жолобами 6 в тілі бетонної плити-панелі 1 розташовані П-образні 7 та V-образні 8 закладні посилюючі елементи. Плити-панелі 1 укладають відомим способом на тонкий пухкий шар асфальту. Фіг. 1 2 36743 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
