Спосіб відновлення трубопроводів
Номер патенту: 3275
Опубліковано: 15.11.2004
Автори: Фененко Анатолій Никифорович, Войтович Іван Васильович, Ковтунович Іван Васильович
Формула / Реферат
1. Спосіб відновлення трубопроводів, що полягає у протягуванні в середині існуючого трубопроводу пластмасової труби, розміщення її концентрично із зазором і подальшому заповненні міжтрубного зазору твердіючим розчином, який відрізняється тим, що пластмасову трубу формують намотуванням по спіралі однієї або декількох накладених одна на одну полімерних стрічок і зварюванням суцільним спіральним швом, причому спірально-шовну трубу формують безпосередньо на місці виконання відновлювальних робіт в котловані, співвісно існуючому трубопроводу з одночасним протягуванням в трубопроводі.
2. Спосіб за п. 1, який відрізняється тим, що зовнішню поверхню багатошарової поліетиленової оболонки виконано із ребристої поліетиленової стрічки.
Текст

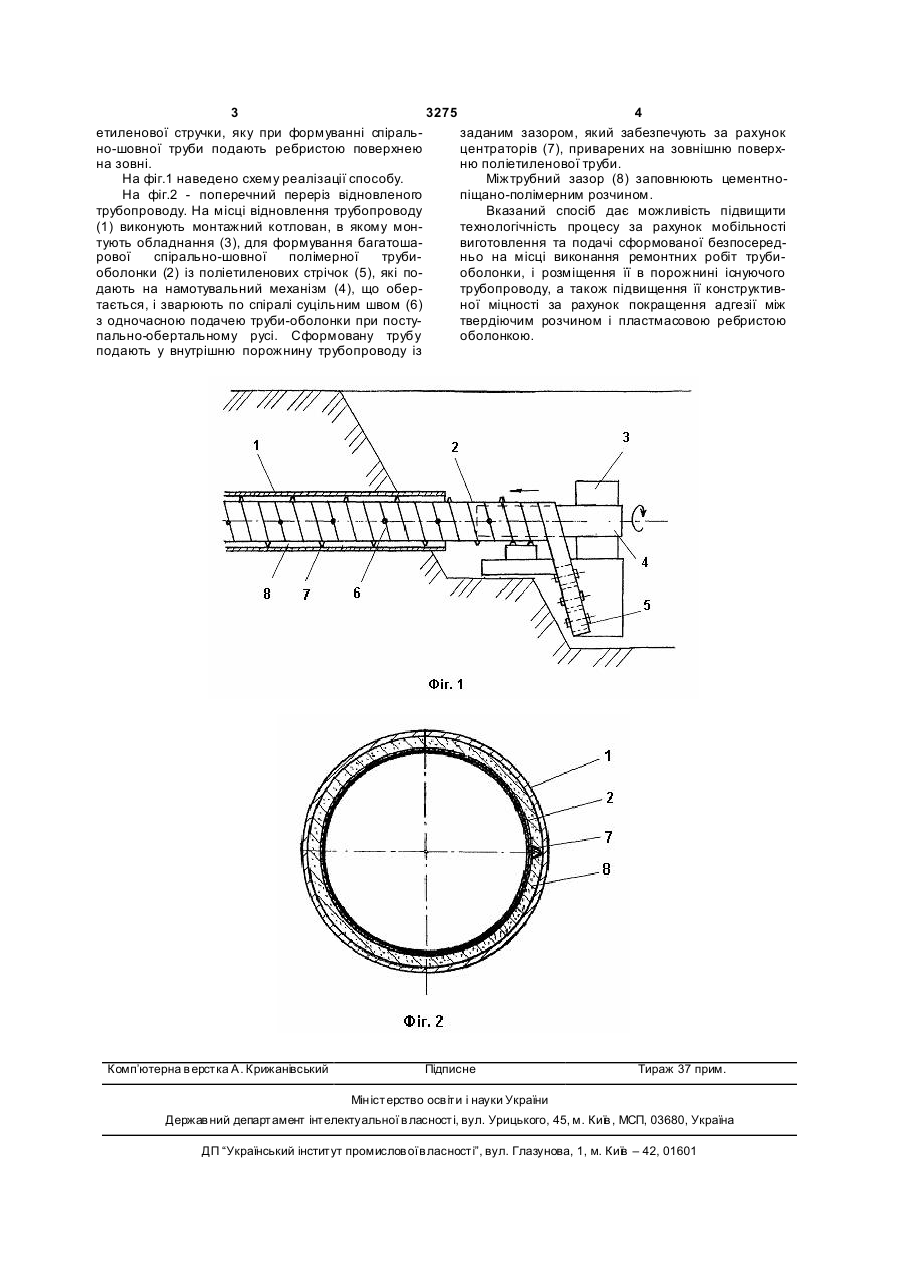

1. Спосіб відновлення трубопроводів, що полягає у протягуванні в середині існуючого трубопроводу пластмасової труби, розміщення її концентрично із зазором і подальшому заповненні міжтрубного зазору твердіючим розчином, який 3 3275 4 етиленової стручки, яку при формуванні спіральзаданим зазором, який забезпечують за рахунок но-шовної труби подають ребристою поверхнею центраторів (7), приварених на зовнішню поверхна зовні. ню поліетиленової труби. На фіг.1 наведено схему реалізації способу. Міжтрубний зазор (8) заповнюють цементноНа фіг.2 - поперечний переріз відновленого піщано-полімерним розчином. трубопроводу. На місці відновлення трубопроводу Вказаний спосіб дає можливість підвищити (1) виконують монтажний котлован, в якому монтехнологічність процесу за рахунок мобільності тують обладнання (3), для формування багатошавиготовлення та подачі сформованої безпосередрової спірально-шовної полімерної трубиньо на місці виконання ремонтних робіт трубиоболонки (2) із поліетиленових стрічок (5), які пооболонки, і розміщення її в порожнині існуючого дають на намотувальний механізм (4), що обертрубопроводу, а також підвищення її конструктивтається, і зварюють по спіралі суцільним швом (6) ної міцності за рахунок покращення адгезії між з одночасною подачею труби-оболонки при постутвердіючим розчином і пластмасовою ребристою пально-обертальному русі. Сформовану трубу оболонкою. подають у внутрішню порожнину трубопроводу із Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKovtunovych Ivan Vasyliovych, Voitovych Ivan Vasyliovych
Автори російськоюКовтунович Иван Васильевич, Войтович Иван Васильевич
МПК / Мітки
МПК: F16L 58/02
Мітки: спосіб, відновлення, трубопроводів
