Гармонічний персептрон

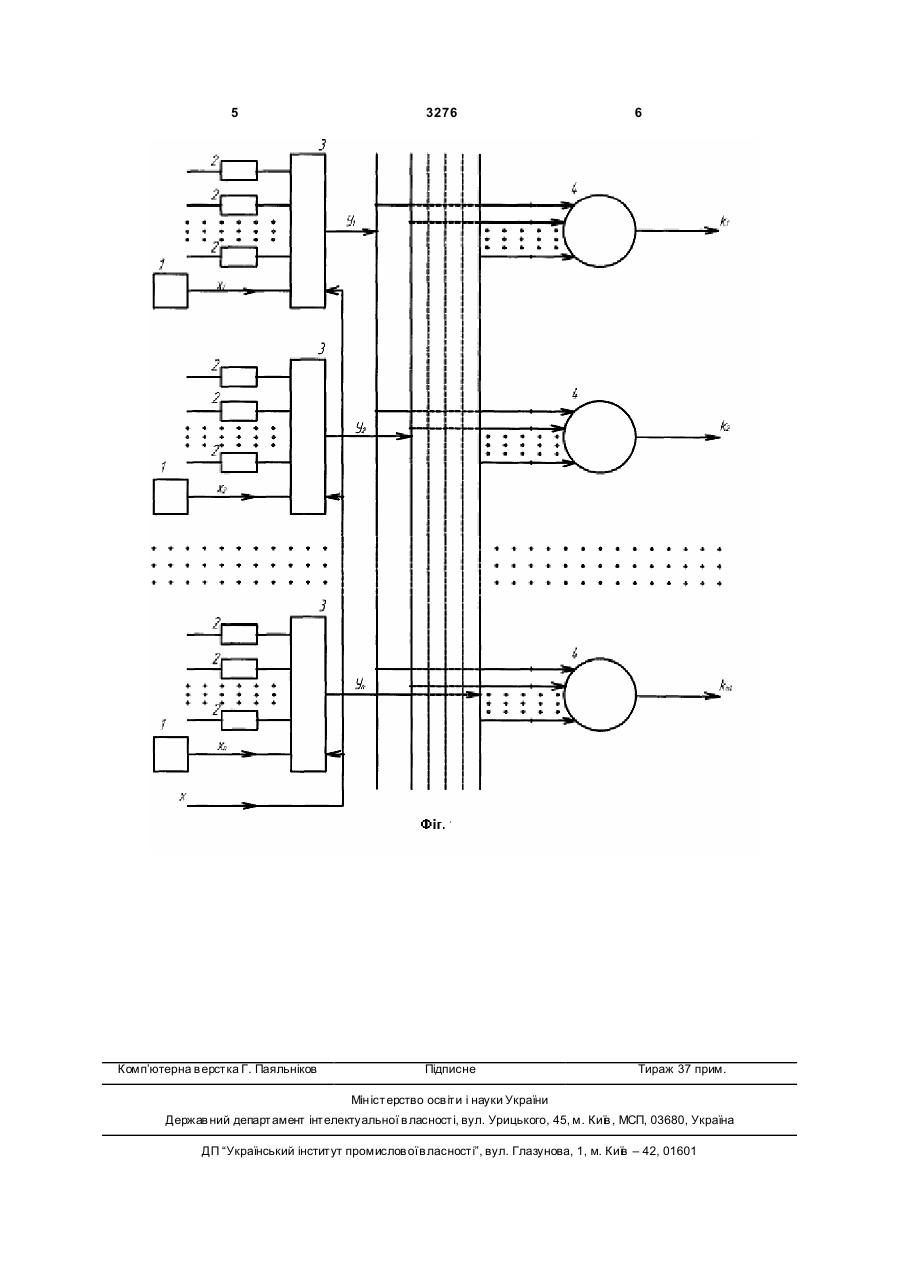

Гармонічний персептрон, що містить три шари взаємозв'язаних нейроподібних елементів, який відрізняє ться тим, що др угий шар нейроподібних 3 ì ì ï ï0, при S j < h ïk j = í1 при S ³ h ï, j î ï ïj Î {12,..., m } , 1 ï n ï ï c iy i (4 ) íS = ï i =1 ï æ n ö ï wij + xi ÷ ïyi = x ç ç ÷ ï è i =1 ø ï wij = Ai sin(2pn it + ji ), ï î де k - клас належності вихідного сигналу; S,h,c - рівень збудження, постійне зміщення та значення ваги бінарного нейроподібного елемента, який визначається трьома параметрами: максимальною амплітудою синусоїдного сигналу АI, частотою n i фазою ji; х - значення сигналу збудження гармонічного нейроелемента, х є {0,1}; t - значення часу. Суть корисної моделі: пристрій гармонічного персептрона, який містить три шари взаємозв'язаних нейроподібних елементів, з яких другий шар - гармонічний (містять групи синаптичних каналів синусоїдних функцій і сигналу збудження), вхід кожного з яких зв'язаний тільки з одним виходом сенсорного нейроелемента першого шару, а вихід - з входом кожного бінарного нейроподібного елемента третього шару, ви ходи яких відображають класи належності вихідних сигналів. Технічний результат: сукупність істотних ознак пристрою гармонічного персептрона дозволяє розширити можливості алгоритмів навчання на основі застосування операцій гармонічного синтезу функцій. å å 3276 4 На кресленні представлено: фіг. - блок-схема гармонічного персептрона. Гармонічний персептрон складається з трьох шарів взаємозв'язаних нейроподібних елементів: перший шар - матриця бінарних входів - сенсорні нейроелементи поз. 1; другий шар - гармонічні нейроелементи, які містять групи синаптичних каналів синусоїдних функцій поз. 2 та суматори поз. 3; третій шар - бінарні нейроподібні елементи поз. 4. Гармонічниц персептон працює наступним чином, фіг. Сенсорні нейроелементи відображають вхідну інформацію у вигляді ви хідних си гналів x1,x2,...xn (вихідний вектор X), які подаються на входи суматорів гармонічних нейроелементів, кожний синаптичний канал, яких реалізовано у вигляді генератора синусоїдних сигналів, вхід якого задається трьохпараметровим вектором ваги: максимальною амплітудою синусоїдального сигналу, частотою і фазою, а вихід та лінія сигналу збудження х з'єднані з входами суматора, а з виходу знімаються миттєві значення вихідної амплітудночасової функції уі, яка є сумою вхідного сигналу xi та синаптичних синусоїдних функцій помноженої на значення сигналу збудження, і подаються на ітий синоптичний вхід кожного бінарного нейроподібного елемента третього шару, ви ходи яких відображають класи належності вихідних сигналів. Використані джерела: 1. Іванівський О.В. Блок-схема негроподібного елемента. Декл. патент Украхни № 20032417. Бюл. № 1, 2004р. 2. Нейрокомпьютеры и интеллектуальные роботы / Под ред. Н.М. Амосова. - К.: Наукова думка, 1991. - С. 45-48. 3. Словарь по кибернетике / Под. ред. М.П. Бажана, 1989. - С. 461-462. 5 Комп’ютерна в ерстка Г. Паяльніков 3276 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
