Спосіб відновлення і захисту каналізаційних трубопроводів

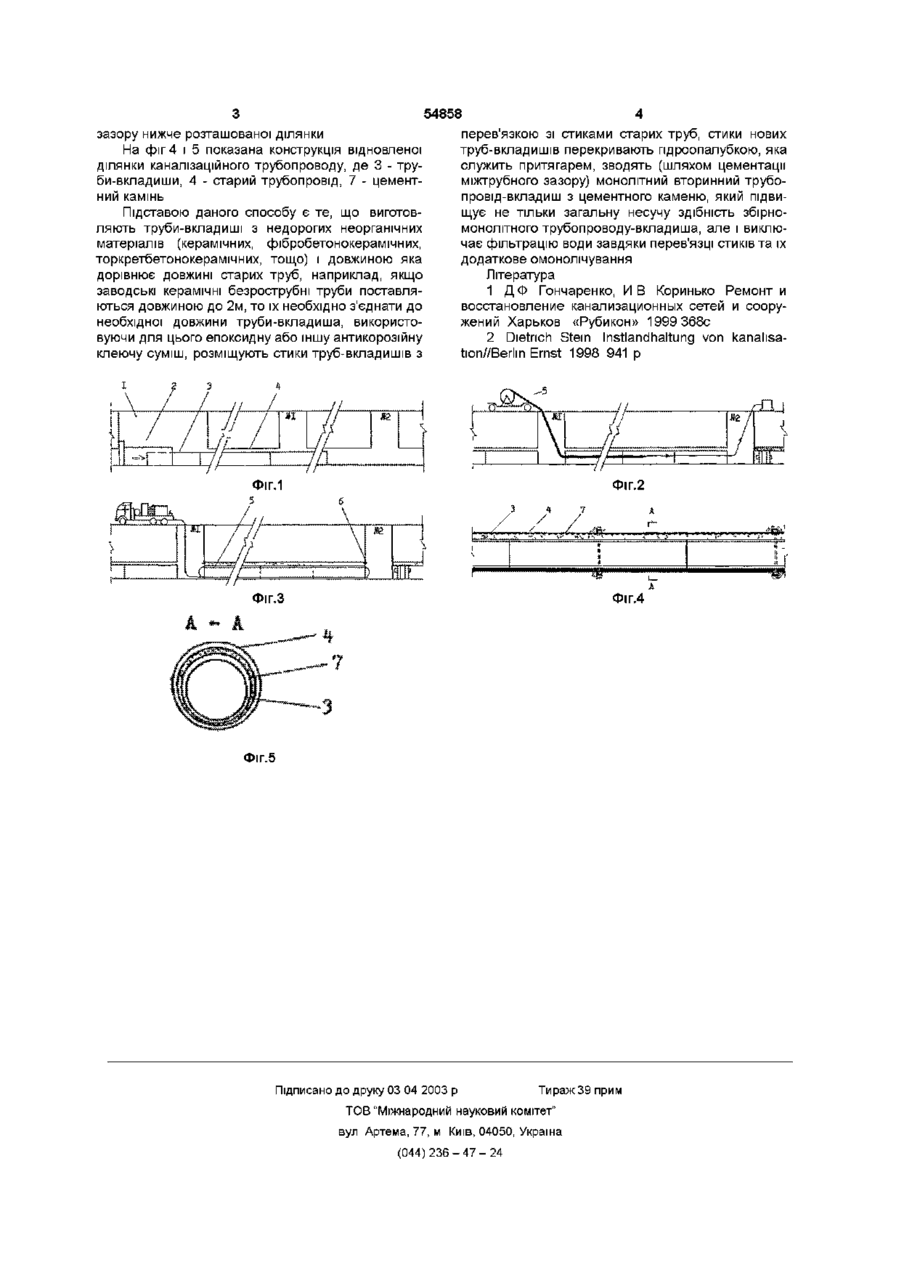

Спосіб відновлення і захисту каналізаційних трубопроводів шляхом проштовхування труб Винахід відноситься до галузі експлуатації каналізаційних мереж і може бути використаний для відновлення несучої здібності і антикорозійного, антифільтраційного захисту каналізаційних залізобетонних і бетонних трубопроводів Відомо [1], що каналізаційні безнапірні залізобетонні і бетонні трубопроводи передчасно руйнуються в зведеній частині під впливом газової корозії, а стикові з'єднання труб є місцем фільтрації і ексфільтрацм води Відомий [2] спосіб відновлення і захисту каналізаційних трубопроводів шляхом введення пластмасових самонесучих труб-вкладишів з послідуючим заповненням міжтрубного зазору цементним розчином Однак прототип має недоліки ТОВСТОСТІННІ самонесучі пластмасові труби мають високу вартість, пластмасовий трубопровід-вкладиш спливає при цементації міжтрубного зазору і в результаті цього несуча здібність міжтрубного монолітного трубопроводу з цементного каменю не використовується Задача винаходу - зниження вартості трубвкладишів, виключення спливання трубопроводувкладиша Задача вирішується завдяки тому, що як труби-вкладиші використовують відносно недорогі труби з неорганічних матеріалів довжиною рівною довжині старих труб, стики нових труб-вкладишів розмішують в перев'язку зі стиками старих труб, вкладишів і заповнення міжтрубного зазору розчином, який відрізняється тим, що труби-вкладиші виготовляють із неорганічних матеріалів безрозтрубними і довжиною, яка дорівнює довжині старих труб, а розміщують їх в старому трубопроводі з перев'язкою стиків нових і старих труб, вводять у трубопровід-вкладиш пдроопалубку з м'якої оболонки, яка перекриває стики труб-вкладишів і одночасно служить притягарем від спливання, міжтрубний зазор цементують при цементації міжтрубного зазору пдроопалубкою з м'якої оболонки перекривають стики нових трубвкладишів, одночасно при цьому привантажують трубопровід-вкладиш від спливання Суть винаходу показана на фіг 1 - 5 Спосіб відновлення і захисту каналізаційних трубопроводів здійснюється таким чином На першому етапі (фиг 1) розкривають стартовий котлован 1, встановлюють проштовхуючий пристрій 2, послідовно опускають в стартовий котлован нові труби-вкладиші 3 і проштовхують їх в старий трубопровід 4 на довжину відновлювального трубопроводу На другому етапі (фіг 2) вводять в трубопровід-вкладиш (а потім заповнюють водою) пдроопалубку з м'якої оболонки 5, яка не тільки перекриває всі стики трубопроводу-вкладишу, але і служить притягарем від спливання На третьому етапі (фіг 3) виконують цементацію міжтрубного зазору окремо на кожній ДІЛЬНИЦІ Для цього на кінцях міжтрубного зазору встановлюють торцеві опалубки і труби 6 для нагнітання цементного розчину, виходу повітря і контролю Цементують міжтрубний зазор через нижню трубу нижнього (по схилу) торця під тиском, рівним Р і, який повинен дорівнювати тиску води в пдроопалубці Рг, тобто Рі и Рг Після закінчення цементації і набору необхідної МІЦНОСТІ цементного каменю пдроопалубку знімають і приступають до цементації міжтрубного 00 ю 00 ю 54858 зазору нижче розташованої ділянки На фіг 4 і 5 показана конструкція відновленої ділянки каналізаційного трубопроводу, де 3 - труби-вкладиши, 4 - старий трубопровід, 7 - цементний камінь Підставою даного способу є те, що виготовляють труби-вкладиші з недорогих неорганічних матеріалів (керамічних, фібробетонокерамічних, торкретбетонокерамічних, тощо) і довжиною яка дорівнює довжині старих труб, наприклад, якщо заводські керамічні безрострубні труби поставляються довжиною до 2м, то їх необхідно з'єднати до необхідної довжини труби-вкладиша, використовуючи для цього епоксидну або іншу антикорозійну клеючу суміш, розміщують стики труб-вкладишів з перев'язкою зі стиками старих труб, стики нових труб-вкладишів перекривають гідроопалубкою, яка служить притягарем, зводять (шляхом цементації міжтрубного зазору) монолітний вторинний трубопровід-вкладиш з цементного каменю, який підвищує не тільки загальну несучу здібність збірномонолітного трубопроводу-вкладиша, але і виключає фільтрацію води завдяки перев'язці стиків та їх додаткове омонолічування Література 1 Д Ф Гончаренко, И В Коринько Ремонт и восстановление канализационных сетей и сооружений Харьков «Рубикон» 1999 368с 2 Dietrich Stem Instlandhaltung von kanahsation//Berlm Ernst 1998 941 p Фіг.2 Фіг.З Фіг.4 Фіг.5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
