Корпус трансформатора

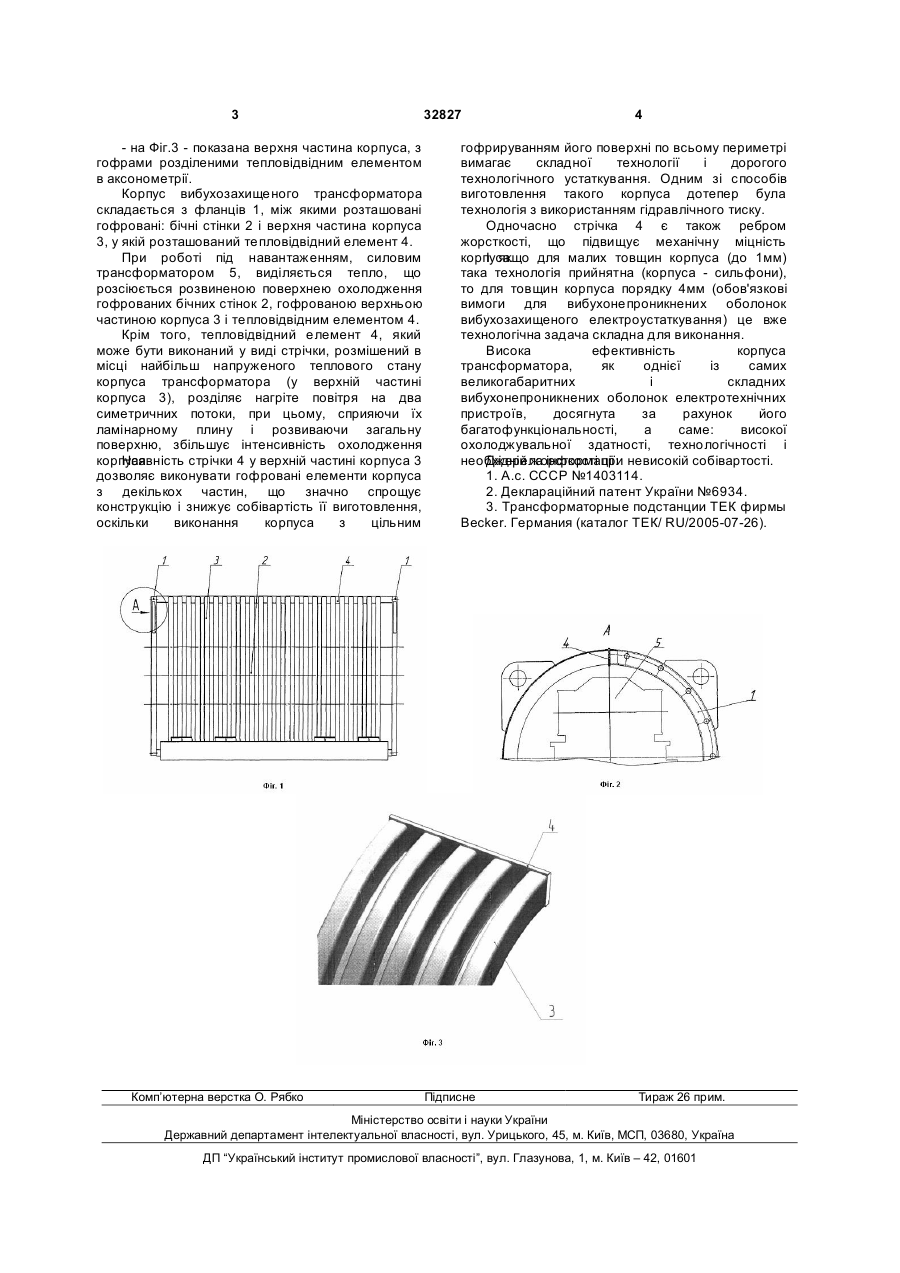

1. Корпус трансформатора, бічні стінки і верхня частина якого виконані гофрованими, який відрізняється тим, що щонайменше в одному місці верхньої частини корпуса, уздовж його подовжньої осі, гофри розділені тепловідвідним 2. Корпус елементом. трансформатора за п.1, який відрізняється тим, що тепловідвідний елемент виконаний у вигляді стрічки. 3. Корпус трансформатора за п.1, який відрізняється тим, що тепловідвідний елемент виконаний V-подібним. 4. Корпус трансформатора за п.1, який відрізняється тим, що тепловідвідний елемент виконаний у вигляді швелера. (19) (21) u200802867 (22) 05.03.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ЧЕРНОВ ІГОР ЯКОВИЧ, UA, ВАРЕНИК ЄВГЕН ОЛЕКСАНДРОВИЧ, UA, НАЛБАТОВ ВОЛОДИМИР ЄВСТАФІЙОВИЧ, UA, ГРУШКО ВОЛОДИМИР МАНІЛОВИЧ, UA, ЦОЛОЛО ВАЛЕНТИНА ВАСИЛІВНА, UA, ВОЛОВИК ВОЛОДИМИР ДМИТРОВИЧ, UA, ВОЛКОВ МИКОЛА АНАТОЛЬОВИЧ, UA (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО 3 - на Фіг.3 - показана верхня частина корпуса, з гофрами розділеними тепловідвідним елементом в аксонометрії. Корпус вибухозахищеного трансформатора складається з фланців 1, між якими розташовані гофровані: бічні стінки 2 і верхня частина корпуса 3, у якій розташований тепловідвідний елемент 4. При роботі під навантаженням, силовим трансформатором 5, виділяється тепло, що розсіюється розвиненою поверхнею охолодження гофрованих бічних стінок 2, гофрованою верхньою частиною корпуса 3 і тепловідвідним елементом 4. Крім того, тепловідвідний елемент 4, який може бути виконаний у виді стрічки, розмішений в місці найбільш напруженого теплового стану корпуса трансформатора (у верхній частині корпуса 3), розділяє нагріте повітря на два симетричних потоки, при цьому, сприяючи їх ламінарному плину і розвиваючи загальну поверхню, збільшує інтенсивність охолодження корпуса. Наявність стрічки 4 у верхній частині корпуса 3 дозволяє виконувати гофровані елементи корпуса з декількох частин, що значно спрощує конструкцію і знижує собівартість її виготовлення, оскільки виконання корпуса з цільним Комп’ютерна верстка О. Рябко 32827 4 гофрируванням його поверхні по всьому периметрі вимагає складної технології і дорогого технологічного устаткування. Одним зі способів виготовлення такого корпуса дотепер була технологія з використанням гідравлічного тиску. Одночасно стрічка 4 є також ребром жорсткості, що підвищує механічну міцність корпуса. І якщо для малих товщин корпуса (до 1мм) така технологія прийнятна (корпуса - сильфони), то для товщин корпуса порядку 4мм (обов'язкові вимоги для вибухонепроникнених оболонок вибухозахищеного електроустаткування) це вже технологічна задача складна для виконання. Висока ефективність корпуса трансформатора, як однієї із самих великогабаритних і складних вибухонепроникнених оболонок електротехнічних пристроїв, досягнута за рахунок його багатофункціональності, а саме: високої охолоджувальної здатності, технологічності і необхідній жорсткості при невисокій собівартості. Джерела інформації: 1. А.с. СССР №1403114. 2. Деклараційний патент України №6934. 3. Трансформаторные подстанции ТЕК фирмы Becker. Германия (каталог ТЕК/ RU/2005-07-26). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
