Спосіб вимірювання похибок трансформатора струму з двома магнітопроводами

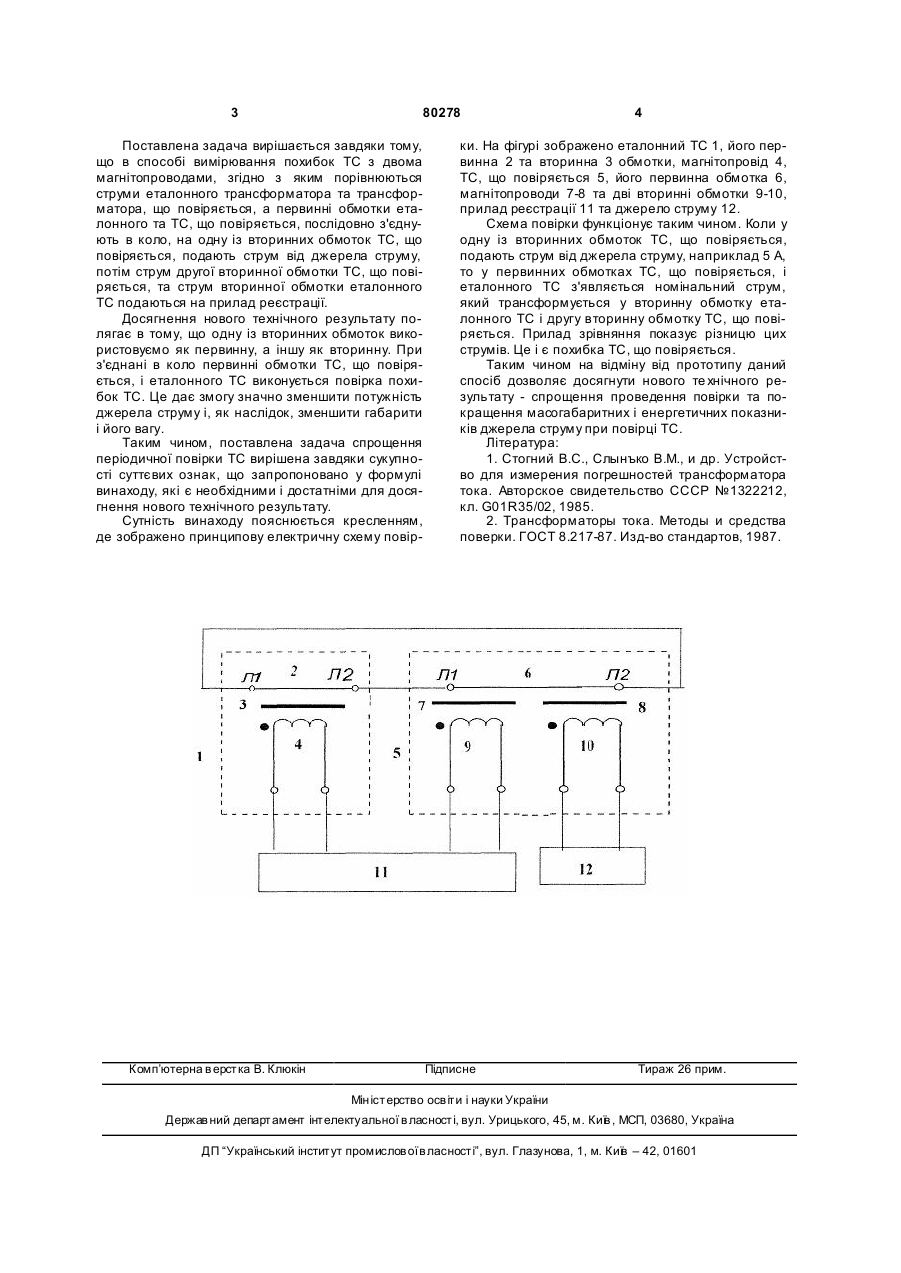

Спосіб вимірювання похибок трансформатора струму з двома магнітопроводами, згідно з яким порівнюються струми еталонного трансформатора та трансформатора, що перевіряється, який відрізняється тим, що первинні обмотки еталонного трансформатора та трансформатора, що перевіряється, з'єднують послідовно в коло, на одну із вторинних обмоток трансформатора, що перевіряється, подають струм від джерела струму, потім струм другої вторинної обмотки трансформатора, що перевіряється, та струм вторинної обмотки еталонного трансформатора подають на прилад реєстрації. (19) (21) 20041109605 (22) 22.11.2004 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Стогній Борис Сергійович, Назаров Володимир Васильович, Нагорний Павло Дем'я нович, Масляник Володимир Васильович (73) ІНСТИТУТ ЕЛЕКТРОДИНАМІКИ НАН УКРАЇНИ (56) Трансформаторы тока. Методы и средства поверки. ГОСТ 8.217-87. Издательство стандартов, 1989. SU 1322212 A1, 07.07.1987 SU 690413, 05.10.1987 3 80278 Поставлена задача вирішається завдяки тому, що в способі вимірювання похибок ТС з двома магнітопроводами, згідно з яким порівнюються струми еталонного трансформатора та трансформатора, що повіряється, а первинні обмотки еталонного та ТС, що повіряється, послідовно з'єднують в коло, на одну із вторинних обмоток ТС, що повіряється, подають струм від джерела струму, потім струм другої вторинної обмотки ТС, що повіряється, та струм вторинної обмотки еталонного ТС подаються на прилад реєстрації. Досягнення нового технічного результату полягає в тому, що одну із вторинних обмоток використовуємо як первинну, а іншу як вторинну. При з'єднані в коло первинні обмотки ТС, що повіряється, і еталонного ТС виконується повірка похибок ТС. Це дає змогу значно зменшити потужність джерела струму і, як наслідок, зменшити габарити і його вагу. Таким чином, поставлена задача спрощення періодичної повірки ТС вирішена завдяки сукупності суттєвих ознак, що запропоновано у формулі винаходу, які є необхідними і достатніми для досягнення нового технічного результату. Сутність винаходу пояснюється кресленням, де зображено принципову електричну схему повір Комп’ютерна в ерстка В. Клюкін 4 ки. На фігурі зображено еталонний ТС 1, його первинна 2 та вторинна 3 обмотки, магнітопровід 4, ТС, що повіряється 5, його первинна обмотка 6, магнітопроводи 7-8 та дві вторинні обмотки 9-10, прилад реєстрації 11 та джерело струму 12. Схема повірки функціонує таким чином. Коли у одну із вторинних обмоток ТС, що повіряється, подають струм від джерела струму, наприклад 5 А, то у первинних обмотках ТС, що повіряється, і еталонного ТС з'являється номінальний струм, який трансформується у вторинну обмотку еталонного ТС і другу вторинну обмотку ТС, що повіряється. Прилад зрівняння показує різницю цих струмів. Це і є похибка ТС, що повіряється. Таким чином на відміну від прототипу даний спосіб дозволяє досягнути нового те хнічного результату - спрощення проведення повірки та покращення масогабаритних і енергетичних показників джерела струму при повірці ТС. Література: 1. Стогний B.C., Слынъко В.Μ., и др. Устройство для измерения погрешностей трансформатора тока. Авторское свидетельство СССР №1322212, кл. G01R35/02, 1985. 2. Трансформаторы тока. Методы и средства поверки. ГОСТ 8.217-87. Изд-во стандартов, 1987. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
