Роторна машина або насос
Номер патенту: 32849
Опубліковано: 10.06.2008
Автори: Король Ірина Петрівна, Кінцель Аркадій Анатолійович, Кінцель Віра Аркадіївна
Формула / Реферат
1. Роторна машина або насос, що містить корпус з отворами входу і виходу та циліндричну поверхню, на осі якої розміщений ротор-поршень, виконаний у формі кулачка з симетрично більшими радіусами, рівними радіусу циліндра із переходом до менших радіусів, в корпусі також виконані гнізда, в яких розташовані важелі-заслінки, яка відрізняється тим, що важелі-заслінки виконані в формі різнобічного кутника, де торець одного боку притиснутий до периферії ротора-поршня і зовнішня поверхня боку має дугоподібну форму з радіусом, рівним радіусу дуги в гнізді корпусу, а торець другого боку зв’язаний з опорою, центр якої є центром радіуса дуги в гнізді корпусу.
2. Роторна машина або насос за п. 1, яка відрізняється тим, що на одній осі розміщені два ротори-поршні з перегородкою між ними і вісь симетрії більших радіусів кулачка одного ротора зміщена на 90 градусів відносно oсі симетрії другого ротора.
Текст

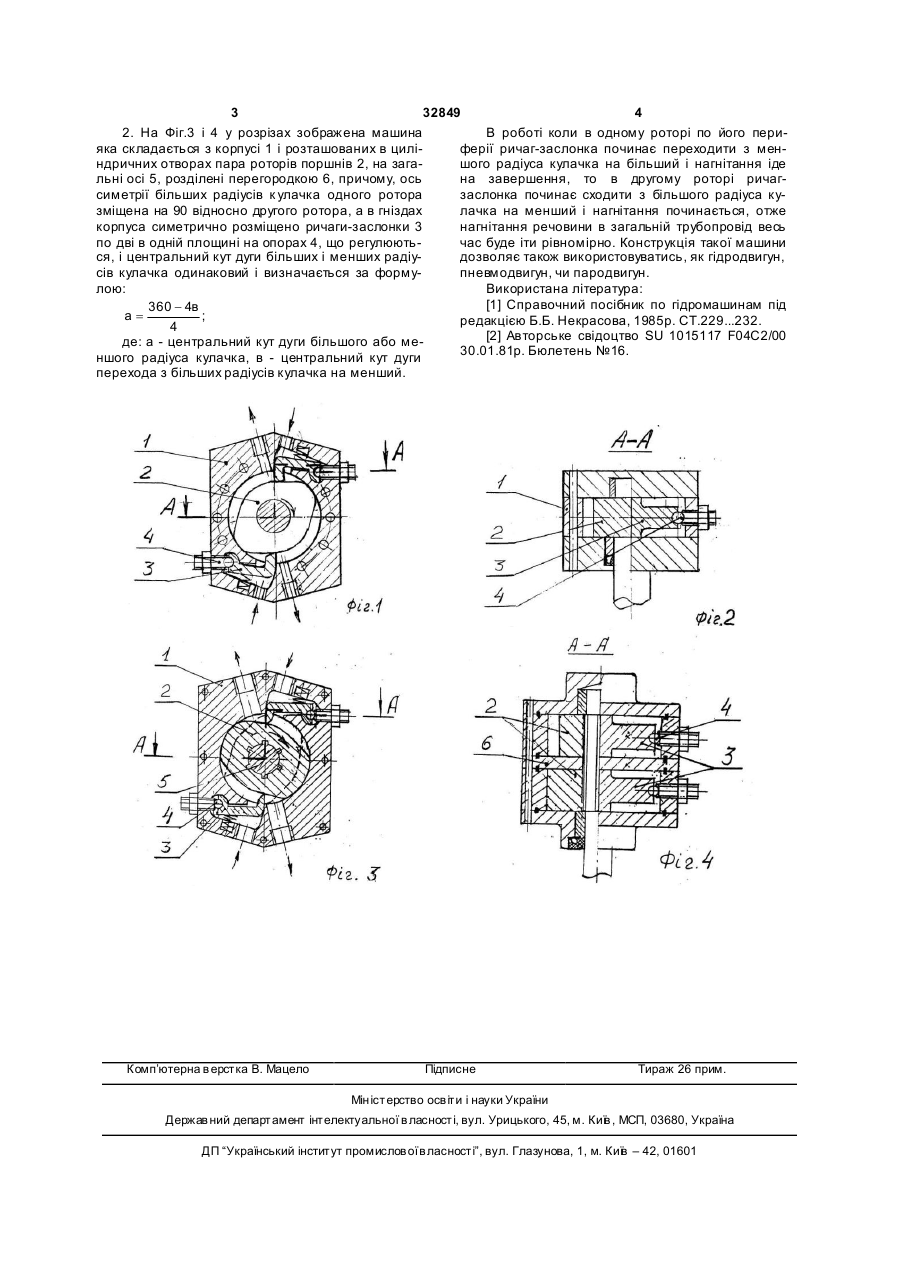

1. Роторна машина або насос, що містить корпус з отворами входу і ви ходу та циліндричну поверхню, на осі якої розміщений ротор-поршень, виконаний у формі кулачка з симетрично більшими радіусами, рівними радіусу циліндра із переходом до менших радіусів, в корпусі також виконані 3 32849 4 2. На Фіг.3 і 4 у розрізах зображена машина В роботі коли в одному роторі по його перияка складається з корпусі 1 і розташованих в циліферії ричаг-заслонка починає переходити з менндричних отворах пара роторів поршнів 2, на загашого радіуса кулачка на більший і нагнітання іде льні осі 5, розділені перегородкою 6, причому, ось на завершення, то в другому роторі ричагсиметрії більших радіусів к улачка одного ротора заслонка починає сходити з більшого радіуса кузміщена на 90 відносно другого ротора, а в гніздах лачка на менший і нагнітання починається, отже корпуса симетрично розміщено ричаги-заслонки 3 нагнітання речовини в загальній трубопровід весь по дві в одній площині на опорах 4, що регулюютьчас буде іти рівномірно. Конструкція такої машини ся, і центральний кут дуги більших і менших радіудозволяє також використовуватись, як гідродвигун, сів кулачка одинаковий і визначається за формупневмодвигун, чи пародвигун. лою: Використана література: [1] Справочний посібник по гідромашинам під 360 - 4в a= ; редакцією Б.Б. Некрасова, 1985р. СТ.229...232. 4 [2] Авторське свідоцтво SU 1015117 F04С2/00 де: а - центральний кут дуги більшого або ме30.01.81р. Бюлетень №16. ншого радіуса кулачка, в - центральний кут дуги перехода з більших радіусів кулачка на менший. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor machine or pump
Автори англійськоюKintsel Arkadii Anatoliiovych, Kintsel Vira Arkadiivna, Korol Iryna Petrivna
Назва патенту російськоюРоторная машина или насос
Автори російськоюКинцель Аркадий Анатольевич, Кинцель Вера Аркадьевна, Король Ирина Петровна
МПК / Мітки
МПК: F01C 1/08
