Роторна машина (варіанти)

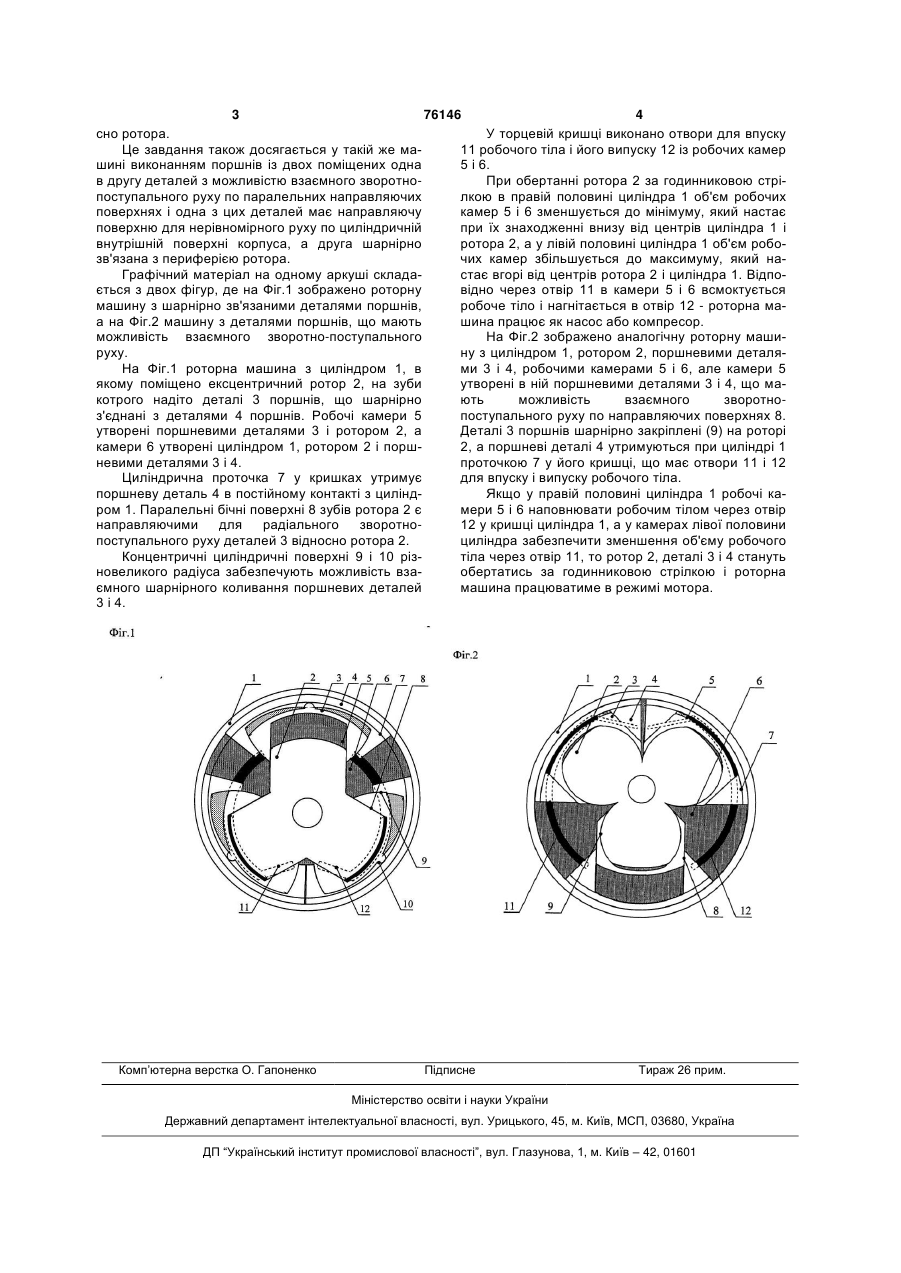

1. Роторна машина з циліндром, ексцентричним ротором у його порожнині, поршнями, які разом з циліндром і ротором утворюють робочі камери, кількість яких в двічі перевищує кількість поршнів, та торцевими кришками з отворами для впуску робочого тіла і його випуску, яка відрізняється тим, що кожен поршень виконано із двох C2 1 3 76146 4 сно ротора. У торцевій кришці виконано отвори для впуску Це завдання також досягається у такій же ма11 робочого тіла і його випуску 12 із робочих камер шині виконанням поршнів із двох поміщених одна 5 і 6. в другу деталей з можливістю взаємного зворотноПри обертанні ротора 2 за годинниковою стріпоступального руху по паралельних направляючих лкою в правій половині циліндра 1 об'єм робочих поверхнях і одна з цих деталей має направляючу камер 5 і 6 зменшується до мінімуму, який настає поверхню для нерівномірного руху по циліндричній при їх знаходженні внизу від центрів циліндра 1 і внутрішній поверхні корпуса, а друга шарнірно ротора 2, а у лівій половині циліндра 1 об'єм робозв'язана з периферією ротора. чих камер збільшується до максимуму, який наГрафічний матеріал на одному аркуші складастає вгорі від центрів ротора 2 і циліндра 1. Відпоється з двох фігур, де на Фіг.1 зображено роторну відно через отвір 11 в камери 5 і 6 всмоктується машину з шарнірно зв'язаними деталями поршнів, робоче тіло і нагнітається в отвір 12 - роторна маа на Фіг.2 машину з деталями поршнів, що мають шина працює як насос або компресор. можливість взаємного зворотно-поступального На Фіг.2 зображено аналогічну роторну машируху. ну з циліндром 1, ротором 2, поршневими деталяНа Фіг.1 роторна машина з циліндром 1, в ми 3 і 4, робочими камерами 5 і 6, але камери 5 якому поміщено ексцентричний ротор 2, на зуби утворені в ній поршневими деталями 3 і 4, що макотрого надіто деталі 3 поршнів, що шарнірно ють можливість взаємного зворотноз'єднані з деталями 4 поршнів. Робочі камери 5 поступального руху по направляючих поверхнях 8. утворені поршневими деталями 3 і ротором 2, а Деталі 3 поршнів шарнірно закріплені (9) на роторі камери 6 утворені циліндром 1, ротором 2 і порш2, а поршневі деталі 4 утримуються при циліндрі 1 невими деталями 3 і 4. проточкою 7 у його кришці, що має отвори 11 і 12 Циліндрична проточка 7 у кришках утримує для впуску і випуску робочого тіла. поршневу деталь 4 в постійному контакті з циліндЯкщо у правій половині циліндра 1 робочі каром 1. Паралельні бічні поверхні 8 зубів ротора 2 є мери 5 і 6 наповнювати робочим тілом через отвір направляючими для радіального зворотно12 у кришці циліндра 1, а у камерах лівої половини поступального руху деталей 3 відносно ротора 2. циліндра забезпечити зменшення об'єму робочого Концентричні циліндричні поверхні 9 і 10 різтіла через отвір 11, то ротор 2, деталі 3 і 4 стануть новеликого радіуса забезпечують можливість взаобертатись за годинниковою стрілкою і роторна ємного шарнірного коливання поршневих деталей машина працюватиме в режимі мотора. 3 і 4. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
