Пристрій для вилучення сильних вузькосмугових завад в приймачах природного електромагнітного випромінювання землі

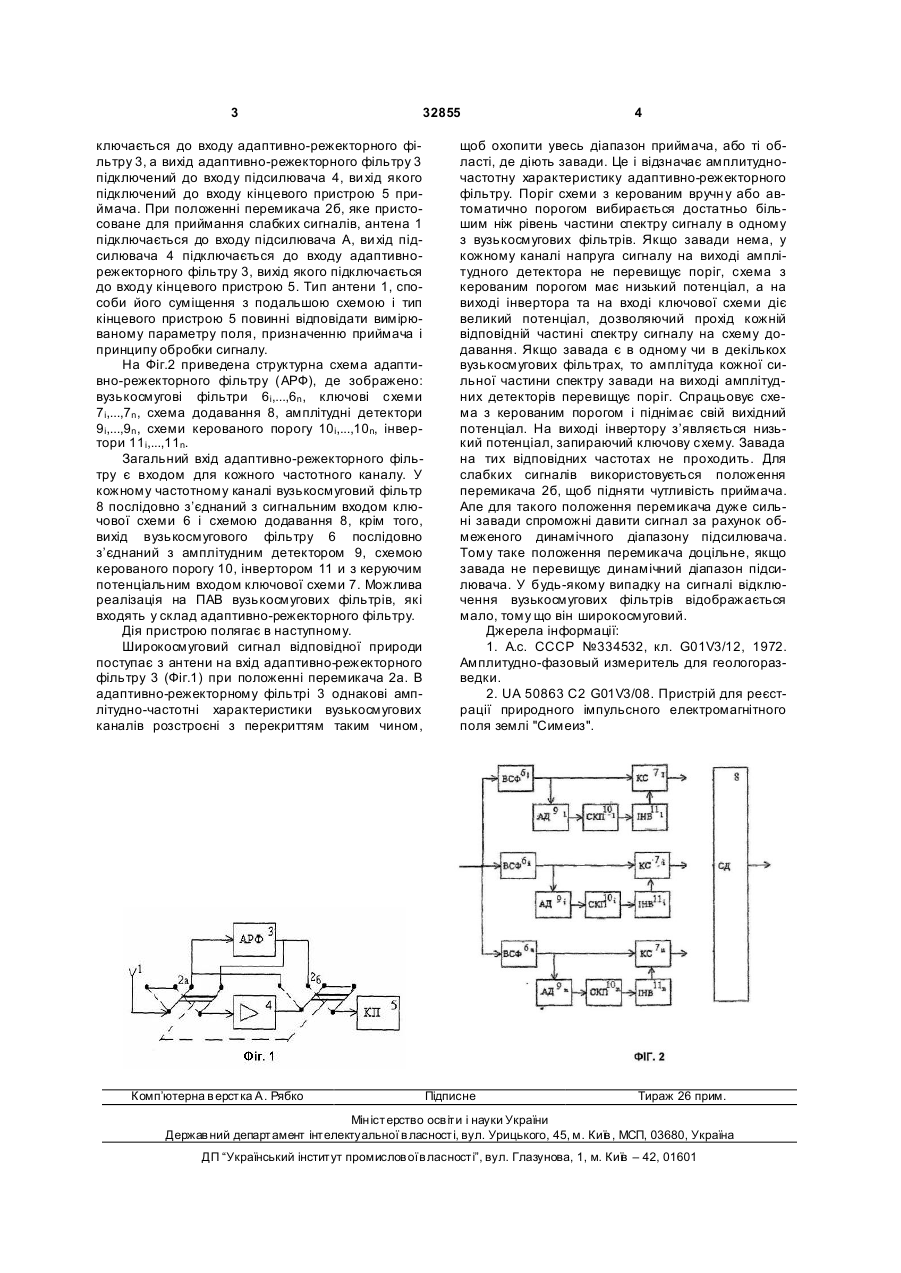

Пристрій для вилучення сильних вузькосмугових завад в приймачах природного електромагнітного випромінювання Землі, що містить приймач, антену, перемикач, адаптивно-режекторний фільтр, підсилювач та кінцевий пристрій, який від 3 32855 ключається до входу адаптивно-режекторного фільтру 3, а вихід адаптивно-режекторного фільтру 3 підключений до входу підсилювача 4, ви хід якого підключений до входу кінцевого пристрою 5 приймача. При положенні перемикача 2б, яке пристосоване для приймання слабких сигналів, антена 1 підключається до входу підсилювача А, ви хід підсилювача 4 підключається до входу адаптивнорежекторного фільтру 3, вихід якого підключається до входу кінцевого пристрою 5. Тип антени 1, способи його суміщення з подальшою схемою і тип кінцевого пристрою 5 повинні відповідати вимірюваному параметру поля, призначенню приймача і принципу обробки сигналу. На Фіг.2 приведена структурна схема адаптивно-режекторного фільтру (АРФ), де зображено: вузькосмугові фільтри 6і,...,6n , ключові схеми 7і,...,7n , схема додавання 8, амплітудні детектори 9і,...,9n , схеми керованого порогу 10і,...,10n, інвертори 11і,...,11n. Загальний вхід адаптивно-режекторного фільтру є входом для кожного частотного каналу. У кожному частотному каналі вузькосмуговий фільтр 8 послідовно з’єднаний з сигнальним входом ключової схеми 6 і схемою додавання 8, крім того, вихід вузькосмугового фільтру 6 послідовно з’єднаний з амплітудним детектором 9, схемою керованого порогу 10, інвертором 11 и з керуючим потенціальним входом ключової схеми 7. Можлива реалізація на ПАВ вузькосмугових фільтрів, які входять у склад адаптивно-режекторного фільтру. Дія пристрою полягає в наступному. Широкосмуговий сигнал відповідної природи поступає з антени на вхід адаптивно-режекторного фільтру 3 (Фіг.1) при положенні перемикача 2а. В адаптивно-режекторному фільтрі 3 однакові амплітудно-частотні характеристики вузькосмугових каналів розстроєні з перекриттям таким чином, Комп’ютерна в ерстка А. Рябко 4 щоб охопити увесь діапазон приймача, або ті області, де діють завади. Це і відзначає амплитудночастотну характеристику адаптивно-режекторного фільтру. Поріг схеми з керованим вручн у або автоматично порогом вибирається достатньо більшим ніж рівень частини спектру сигналу в одному з вузькосмугових фільтрів. Якщо завади нема, у кожному каналі напруга сигналу на виході амплітудного детектора не перевищує поріг, схема з керованим порогом має низький потенціал, а на виході інвертора та на вході ключової схеми діє великий потенціал, дозволяючий прохід кожній відповідній частині спектру сигналу на схему додавання. Якщо завада є в одному чи в декількох вузькосмугових фільтрах, то амплітуда кожної сильної частини спектру завади на виході амплітудних детекторів перевищує поріг. Спрацьовує схема з керованим порогом і піднімає свій вихідний потенціал. На виході інвертору з’являється низький потенціал, запираючий ключову схему. Завада на тих відповідних частотах не проходить. Для слабких сигналів використовується положення перемикача 2б, щоб підняти чутливість приймача. Але для такого положення перемикача дуже сильні завади спроможні давити сигнал за рахунок обмеженого динамічного діапазону підсилювача. Тому таке положення перемикача доцільне, якщо завада не перевищує динамічний діапазон підсилювача. У будь-якому випадку на сигналі відключення вузькосмугових фільтрів відображається мало, тому що він широкосмуговий. Джерела інформації: 1. А.с. СССР №334532, кл. G01V3/12, 1972. Амплитудно-фазовый измеритель для геологоразведки. 2. UA 50863 С2 G01V3/08. Пристрій для реєстрації природного імпульсного електромагнітного поля землі "Симеиз". Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
