Пристрій для реєстрації природного імпульсного електромагнітного поля землі “симеиз”

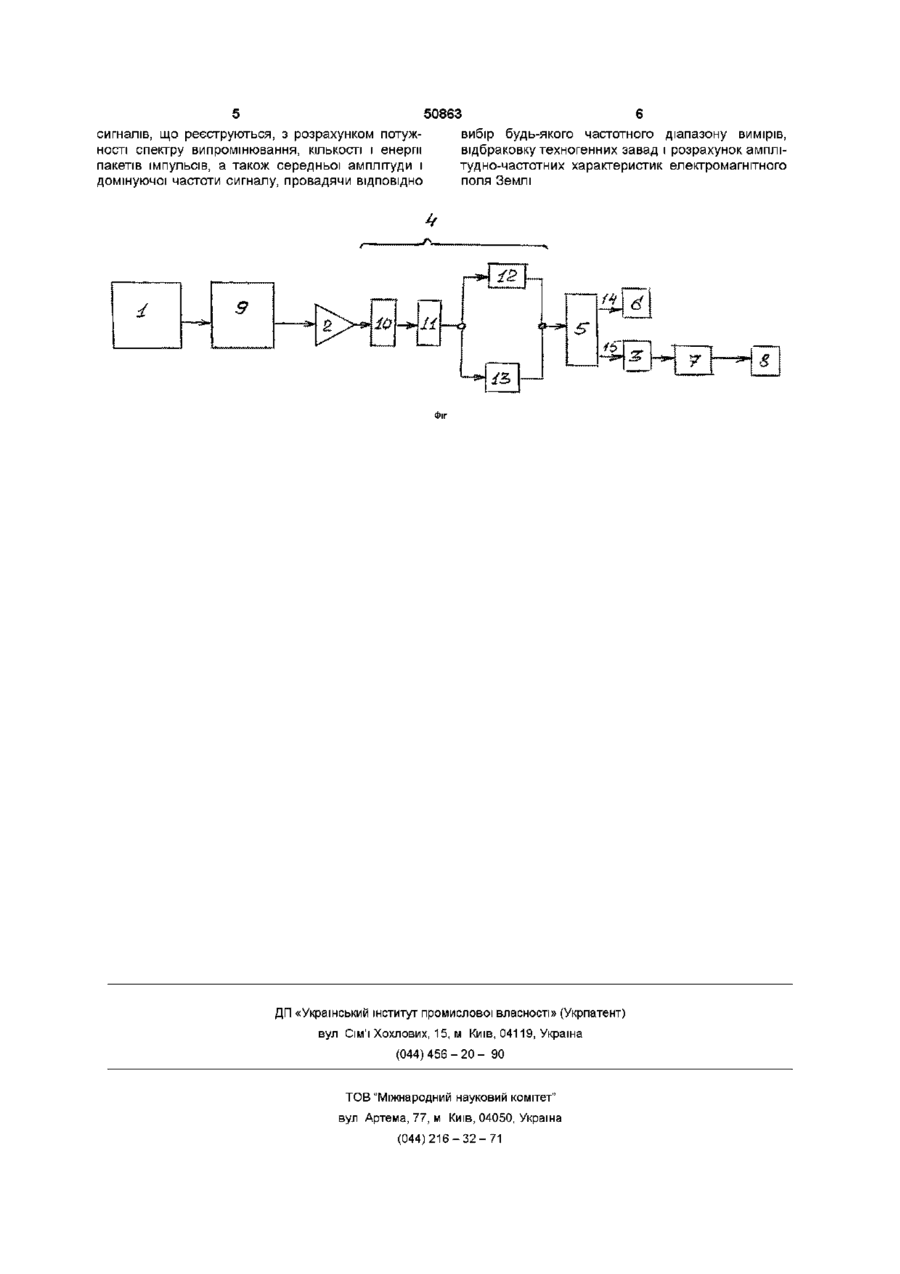

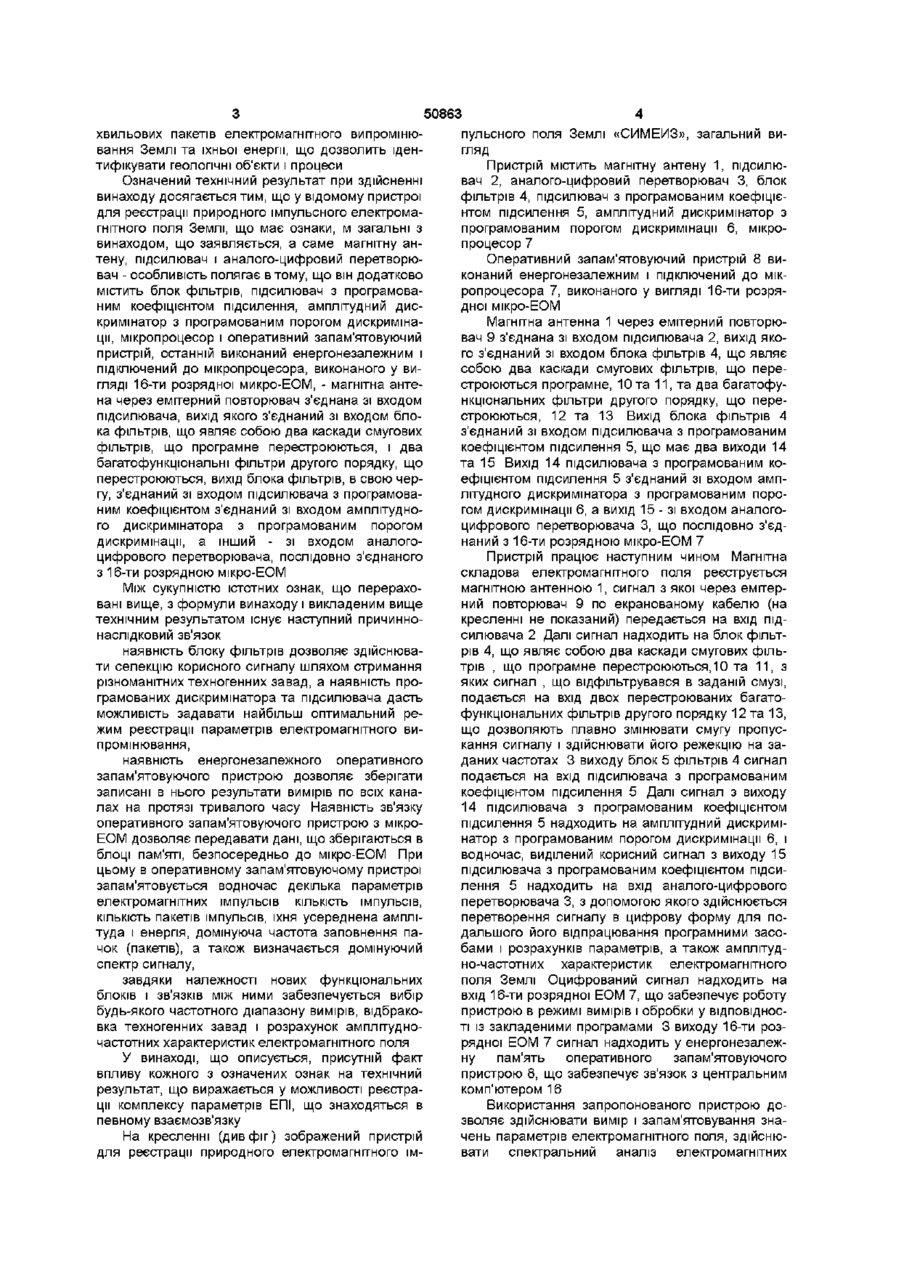

Пристрій для реєстрації природного імпульсного електромагнітного поля Землі, що включає магнітну антену , підсилювач і аналого-цифровий перетворювач, який відрізняється тим, що він додатково містить блок фільтрів, підсилювач з програмованим коефіцієнтом підсилення, амплітудний дискримінатор з програмованим порогом дискримінації, мікропроцесор і оперативний запам'ятовуючий пристрій, який виконаний енергонезалежним і підключений до мікропроцесора, що виконаний як 16-розрядна мікро-ЕОМ, при цьому магнітна антена через емітерний повторювач з'єднана з входом підсилювача, вихід якого з'єднаний з входом блока фільтрів, що являє собою два каскади смугових фільтрів, що програмно перестроюються, і два багатофункціональних фільтри другого порядку, що перестроюються, вихід блока фільтрів з'єднаний з входом підсилювача з програмованим коефіцієнтом підсилення, що має два виходи, один з яких з'єднаний з входом амплітудного дискримінатора з програмованим порогом дискримінації, а другий - з входом аналогоцифрового перетворювача, послідовно з'єднаного з 16-розрядною мікро-ЕОМ Винахід належить до геофізичної апаратури і призначений для виміру і реєстрації природного імпульсного електромагнітного поля Землі (ПІЕМПЗ) Відомий пристрій для геоелектророзвідки, що складається з окремих генераторної і вимірювальної станцій, що використовуються для дискретних спостережень в сейсмоактивних зонах (див авт свід-во СРСР№ 1347064, МКП G 01 V 3/08, 1985р) До причин, що перешкоджають досягненню означеного нижче технічного результату при використанні відомого пристрою, належать низька чуттєвість апаратури для прийому слабких електромагнітних полів, громіздкість і висока енергоємність Відомий пристрій для реєстрації сигналу самочинної поляризації як у аналоговій, так і у цифровій формі (див авт свід-во СРСР№ 1594476, MKnG01 V3/08, 1988р) До причин, що перешкоджають досягненню означеного нижче технічного результату при використанні відомого пристрою, належать його низькі технічні і експлуатаційні характеристики Найбільш близьким пристроєм того ж призначення до винаходу, що заявляється, по сукупності ознак є пристрій для реєстрації природного імпульсного електромагнітного поля Землі, що містить магнітну антену, підсилювач і аналого-цифровий перетворювач (див стаття "Manifestation of Natural Elertromagnetic Pulse on Landslide Slopes", N R, KharkhaKs, J Geophys, 1995, Vol 16, pp 437-443 ) До причин, що перешкоджають досягненню означеного нижче технічного результату при використанні відомого пристрою, прийнятого за прототип, належать низька точність вимірів ІЕМПЗ та обмежені експлуатаційні можливості В основу винаходу «Пристрій для реєстрації природного імпульсного електромагнітного поля Землі» поставлене завдання шляхом вдосконалення відомого пристрою створити апаратнопрограмний комплекс по автоматичній реєстрації О CO (О 00 о ю 50863 пульсного поля Землі «СИМЕИЗ», загальний вихвильових пакетів електромагнітного випромінюгляд вання Землі та їхньої енергії, що дозволить іденПристрій містить магнітну антену 1, підсилютифікувати геологічні об'єкти і процеси вач 2, аналого-цифровий перетворювач 3, блок Означений технічний результат при здійсненні фільтрів 4, підсилювач з програмованим коефіцієвинаходу досягається тим, що у відомому пристрої нтом підсилення 5, амплітудний дискримінатор з для реєстрації природного імпульсного електромапрограмованим порогом дискримінації 6, мікрогнітного поля Землі, що має ознаки, м загальні з процесор 7 винаходом, що заявляється, а саме магнітну антену, підсилювач і аналого-цифровий перетворюОперативний запам'ятовуючий пристрій 8 вивач - особливість полягає втому, що він додатково конаний енергонезалежним і підключений до мікмістить блок фільтрів, підсилювач з програмоваропроцесора 7, виконаного у вигляді 16-ти розряним коефіцієнтом підсилення, амплітудний дисдної мікро-ЕОМ кримінатор з програмованим порогом дискримінаМагнітна антенна 1 через емітерний повторюції, мікропроцесор і оперативний запам'ятовуючий вач 9 з'єднана зі входом підсилювача 2, вихід якопристрій, останній виконаний енергонезалежним і го з'єднаний зі входом блока фільтрів 4, що являє підключений до мікропроцесора, виконаного у висобою два каскади смугових фільтрів, що перегляді 16-ти розрядної микро-ЕОМ, - магнітна антестроюються програмне, Юта 11, та два багатофуна через емітерний повторювач з'єднана зі входом нкціональних фільтри другого порядку, що перепідсилювача, вихід якого з'єднаний зі входом блостроюються, 12 та 13 Вихід блока фільтрів 4 ка фільтрів, що являє собою два каскади смугових з'єднаний зі входом підсилювача з програмованим фільтрів, що програмне перестроюються, і два коефіцієнтом підсилення 5, що має два виходи 14 багатофункціональні фільтри другого порядку, що та 15 Вихід 14 підсилювача з програмованим коперестроюються, вихід блока фільтрів, в свою черефіцієнтом підсилення 5 з'єднаний зі входом ампгу, з'єднаний зі входом підсилювача з програмовалітудного дискримінатора з програмованим пороним коефіцієнтом з'єднаний зі входом амплітудногом дискримінації 6, а вихід 15 - зі входом аналогого дискримінатора з програмованим порогом цифрового перетворювача 3, що послідовно з'єддискримінації, а інший - зі входом аналогонаний з 16-ти розрядною мікро-ЕОМ 7 цифрового перетворювача, послідовно з'єднаного Пристрій працює наступним чином Магнітна з 16-ти розрядною мікро-ЕОМ складова електромагнітного поля реєструється магнітною антенною 1, сигнал з якої через емітерМіж сукупністю істотних ознак, що перерахоний повторювач 9 по екранованому кабелю (на вані вище, з формули винаходу і викладеним вище кресленні не показаний) передається на вхід підтехнічним результатом існує наступний причинносилювача 2 Далі сигнал надходить на блок фільтнаслідковий зв'язок рів 4, що являє собою два каскади смугових фільнаявність блоку фільтрів дозволяє здійснюватрів , що програмне перестроюються,10 та 11, з ти селекцію корисного сигналу шляхом отримання яких сигнал , що відфільтрувався в заданій смузі, різноманітних техногенних завад, а наявність проподається на вхід двох перестроюваних багатограмованих дискримінатора та підсилювача дасть функціональних фільтрів другого порядку 12 та 13, можливість задавати найбільш оптимальний рещо дозволяють плавно змінювати смугу пропусжим реєстрації параметрів електромагнітного викання сигналу і здійснювати його режекцію на запромінювання, даних частотах 3 виходу блок 5 фільтрів 4 сигнал наявність є н ер го незалежного оперативного подається на вхід підсилювача з програмованим запам'ятовуючого пристрою дозволяє зберігати коефіцієнтом підсилення 5 Далі сигнал з виходу записані в нього результати вимірів по всіх кана14 підсилювача з програмованим коефіцієнтом лах на протязі тривалого часу Наявність зв'язку підсилення 5 надходить на амплітудний дискриміоперативного запам'ятовуючого пристрою з мікронатор з програмованим порогом дискримінації 6, і ЕОМ дозволяє передавати дані, що зберігаються в водночас, виділений корисний сигнал з виходу 15 блоці пам'яті, безпосередньо до мікро-ЕОМ При підсилювача з програмованим коефіцієнтом підсицьому в оперативному запам'ятовуючому пристрої лення 5 надходить на вхід аналого-цифрового запам'ятовується водночас декілька параметрів перетворювача 3, з допомогою якого здійснюється електромагнітних імпульсів КІЛЬКІСТЬ імпульсів, перетворення сигналу в цифрову форму для поКІЛЬКІСТЬ пакетів імпульсів, їхня усереднена амплідальшого його відпрацювання програмними засотуда і енергія, домінуюча частота заповнення пабами і розрахунків параметрів, а також амплітудчок (пакетів), а також визначається домінуючий но-частотних характеристик електромагнітного спектр сигналу, поля Землі Оцифрований сигнал надходить на завдяки належності нових функціональних вхід 16-ти розрядної ЕОМ 7, що забезпечує роботу блоків і зв'язків МІЖ НИМИ забезпечується вибір пристрою в режимі вимірів і обробки у ВІДПОВІДНОСбудь-якого частотного діапазону вимірів, відбракоТІ із закладеними програмами 3 виходу 16-ти розвка техногенних завад і розрахунок амплітуднорядної ЕОМ 7 сигнал надходить у енергонезалежчастотних характеристик електромагнітного поля ну пам'ять оперативного запам'ятовуючого У винаході, що описується, присутній факт пристрою 8, що забезпечує зв'язок з центральним впливу кожного з означених ознак на технічний комп'ютером 16 результат, що виражається у можливості реєстрації комплексу параметрів ЕПІ, що знаходяться в Використання запропонованого пристрою допевному взаємозв'язку зволяє здійснювати вимір і запам'ятовування значень параметрів електромагнітного поля, здійснюНа кресленні (див фіг) зображений пристрій вати спектральний аналіз електромагнітних для реєстрації природного електромагнітного ім 50863 6 вибір будь-якого частотного діапазону вимірів, відбраковку техногенних завад і розрахунок амплітудно-частотних характеристик електромагнітного поля Землі сигналів, що реєструються, з розрахунком потужності спектру випромінювання, КІЛЬКОСТІ І енергії пакетів імпульсів, а також середньої амплітуди і домінуючої частоти сигналу, провадячи ВІДПОВІДНО —о &-ІЯ* s S Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
