Гідроциліндр із демпфером
Номер патенту: 33162
Опубліковано: 10.06.2008
Автори: Бурняшев Аркадій Васильович, Лапицький Яків Юрійович, Моісеєв Сергій Вікторович
Формула / Реферат
Гідроциліндр із демпфером, що містить корпус, кришку з каналом керування, шток з встановленим на ньому поршнем, запобіжний клапан і сідло, виконане у вигляді втулки з осьовими і першим боковим каналами, з'єднаними з каналом керування, причому в першому боковому каналі встановлений дросель, який відрізняється тим, що поршень оснащений втулкою з отворами, всередині якої розміщений підпружинений затвор, причому в сідлі додатково виконаний другий боковий канал, що з'єднує поршневу порожнину і канал керування через запобіжний клапан.
Текст

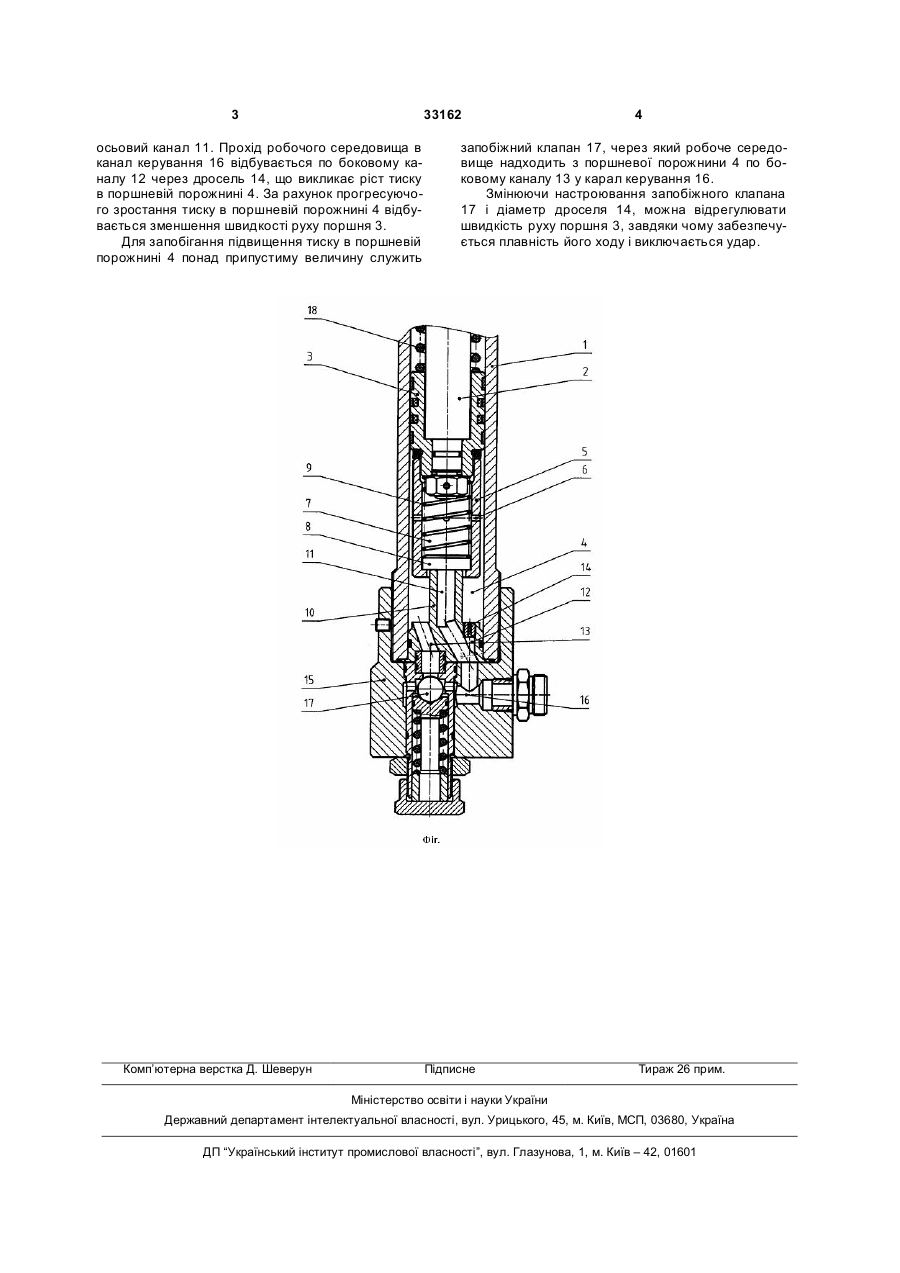

Гідроциліндр із демпфером, що містить корпус, кришку з каналом керування, шток з встанов 3 33162 осьовий канал 11. Прохід робочого середовища в канал керування 16 відбувається по боковому каналу 12 через дросель 14, що викликає ріст тиску в поршневій порожнині 4. За рахунок прогресуючого зростання тиску в поршневій порожнині 4 відбувається зменшення швидкості руху поршня 3. Для запобігання підвищення тиску в поршневій порожнині 4 понад припустиму величину служить Комп’ютерна верстка Д. Шеверун 4 запобіжний клапан 17, через який робоче середовище надходить з поршневої порожнини 4 по боковому каналу 13 у карал керування 16. Змінюючи настроювання запобіжного клапана 17 і діаметр дроселя 14, можна відрегулювати швидкість руху поршня 3, завдяки чому забезпечується плавність його ходу і виключається удар. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic cylinder with damper
Автори англійськоюMoiseiev Serhii Viktorovych, Burniashev Arkadii Vasyliovych, Lapytskyi Yakiv Yuriiovych
Назва патенту російськоюГидроцилиндр с демпфером
Автори російськоюМоисеев Сергей Викторович, Бурняшев Аркадий Васильевич, Лапицкий Яков Юрьевич
МПК / Мітки
МПК: F16F 5/00
Мітки: демпфером, гідроциліндр
