Гідроциліндр автоматичної дії

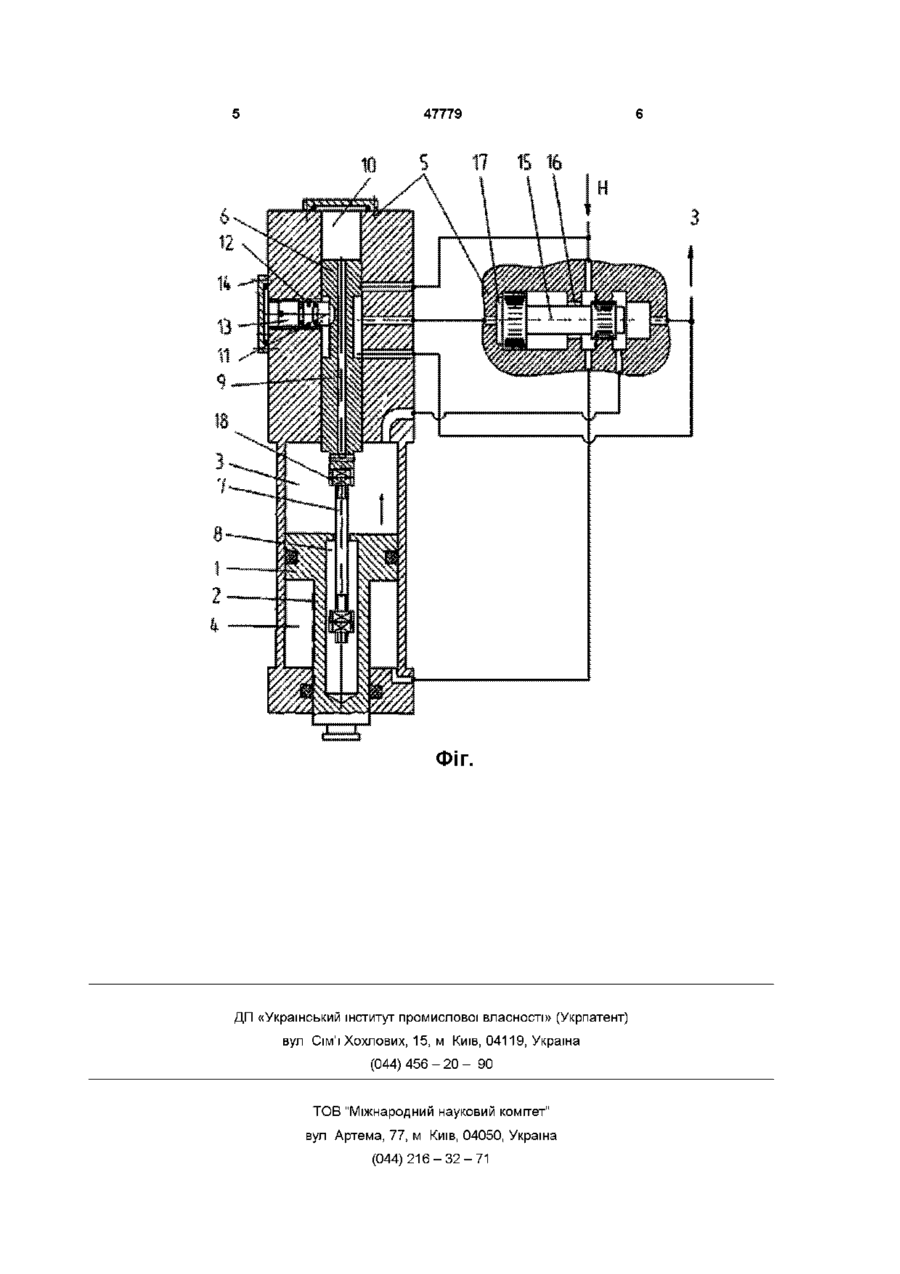

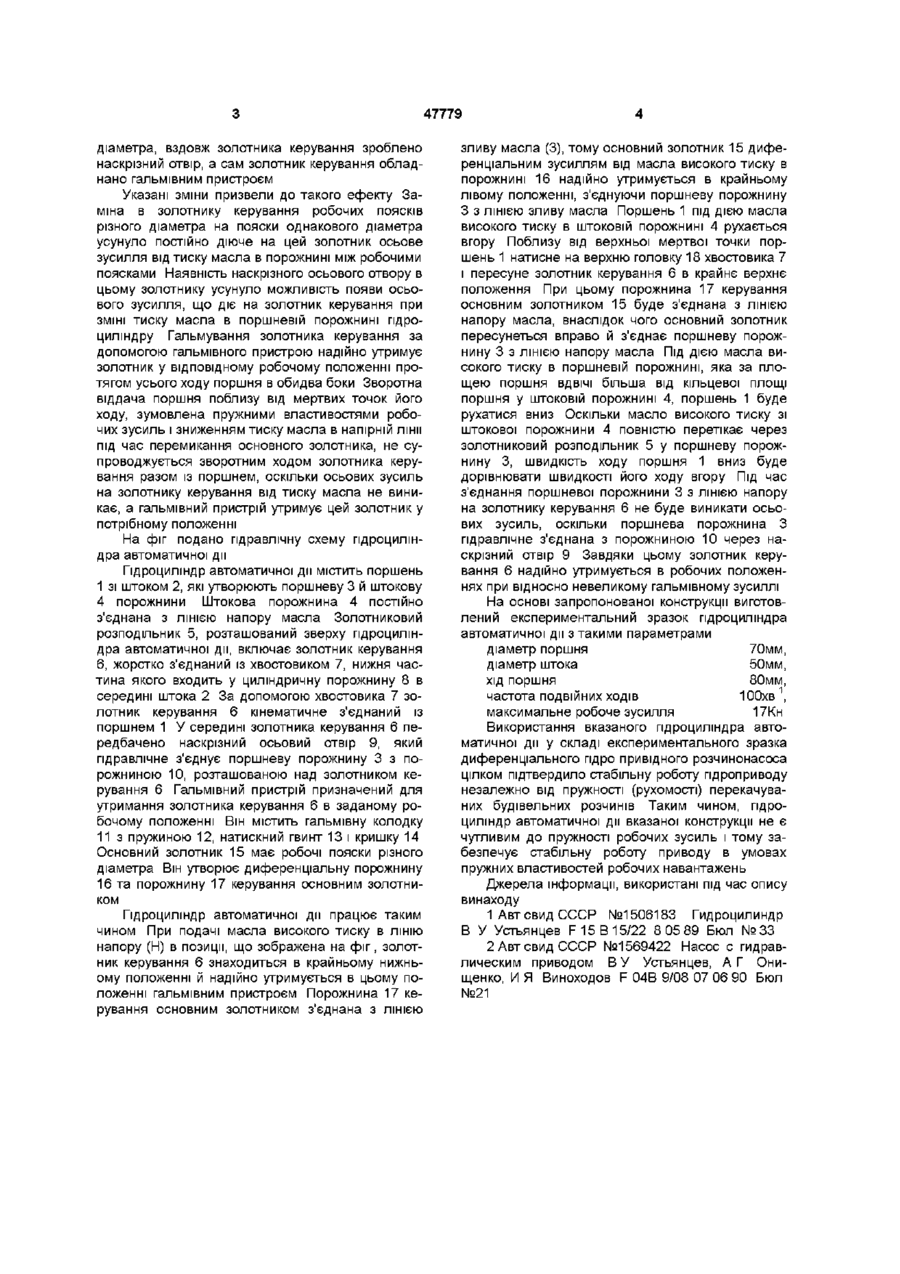

Гідроциліндр автоматичної дії, який містить поршень зі штоком, поршневу й штокову порож нини, остання з яких постійно з єднана з ЛІНІЄЮ напору масла, золотниковий розподільник із золотником керування, кінематично пов'язаним із поршнем за допомогою хвостовика та основним золотником диференціального типу, призначеним для почергового з'єднання поршневої порожнини з ЛІНІЯМИ напору або зливу масла, який відрізняється тим, що золотник керування має два робочі пояски однакового діаметра й наскрізний осьовий отвір та обладнаний гальмівним пристроєм Винахід належить до насособудування та верстатобудування й може бути використаний у будівництві й машинобудуванні Відомий гідроциліндр [1] автоматичної дії, який містить поршень зі штоком, поршневу й штокову порожнини, остання з яких постійно з'єднана з ЛІНІЄЮ напору масла, золотниковий розподільник із двома золотниками, один із яких - золотник керування - має два робочі пояски різного діаметра й за допомогою хвостовика кінематичне пов'язаний із поршнем, а другий - основний золотник - має диференціальний тип і три робочі пояски, а також двоходовий кран, перемикання якого переводить штокову порожнину в режим почергового з'єднання з ЛІНІЯМИ напору або зливу масла Такий гідроциліндр дає можливість шляхом перемикання двоходового крана різко змінювати відношення швидкості ходу поршня в обидва боки, що дуже важливо для деяких металообробних верстатів, коли холостий хід може бути значно швидшим від робочого ходу Наявність диференціального золотника керування надає гідроциліндру зворотний зв'язок через тиск масла в поршневій порожнині, що при відсутності пружних властивостей робочих зусиль надає стабільності в роботі гідроциліндру незалежно від рівня навантаження Але для приводу розчинонасосів такий гідроциліндр не дуже підходить, оскільки наявність трьох робочих поясків основного золотника та двоходового крана ускладнює конструкцію, а золотник керування диференціального типу, як виявилося, надає гідро циліндру чутливість до пружних властивостей перекачуваних середовищ Відомий також гідроциліндр автоматичної дм у складі розчинонасоса з автоматичним приводом [2] Цей гідроциліндр відрізняється від попереднього тим, що його основний золотник має лише два робочі пояски різного діаметра й зовсім не має двоходового крана Тому такий гідроциліндр краще підходить до приводу розчинонасоса Але широкі лабораторні та промислові випробування експериментального зразка пдропривідного розчинонасоса зі вказаним гідроциліндром виявили суттєвий недолік - чутливість даного гідроциліндру до пружності перекачуваних розчинів Тобто при перекачуванні малопружних будівельних розчинів рухомістю ОК 8,5см і більше гідроциліндр працює стабільно, а при зниженій рухомості до рівня менше від ОК 8см починаються збої, зумовлені підвищенням пружних властивостей таких розчинів Як виявлено дослідженнями, причинами збоїв є різке зниження тиску масла в напірній лінії під час перемикання основного золотника й зумовлена цим зворотна віддача поршня гідроциліндру разом із золотником керування Основне завдання винаходу полягає в тому, щоб усунути чутливість гідроциліндру автоматичної дії до пружних властивостей зусиль навантаження Це завдання вирішується тим, що диференціальний золотник замінено звичайним золотником із двома робочими поясками однакового о> 47779 діаметра, вздовж золотника керування зроблено наскрізний отвір, а сам золотник керування обладнано гальмівним пристроєм Указані зміни призвели до такого ефекту Заміна в золотнику керування робочих поясків різного діаметра на пояски однакового діаметра усунуло постійно діюче на цей золотник осьове зусилля від тиску масла в порожнині між робочими поясками Наявність наскрізного осьового отвору в цьому золотнику усунуло можливість появи осьового зусилля, що діє на золотник керування при ЗМІНІ тиску масла в поршневій порожнині гідроциліндру Гальмування золотника керування за допомогою гальмівного пристрою надійно утримує золотник у відповідному робочому положенні протягом усього ходу поршня в обидва боки Зворотна віддача поршня поблизу від мертвих точок його ходу, зумовлена пружними властивостями робочих зусиль і зниженням тиску масла в напірній лінії під час перемикання основного золотника, не супроводжується зворотним ходом золотника керування разом із поршнем, оскільки осьових зусиль на золотнику керування від тиску масла не виникає, а гальмівний пристрій утримує цей золотник у потрібному положенні На фіг подано гідравлічну схему гідроциліндра автоматичної дії Гідроциліндр автоматичної дії містить поршень I зі штоком 2, які утворюють поршневу 3 й штокову 4 порожнини Штокова порожнина 4 постійно з'єднана з ЛІНІЄЮ напору масла Золотниковий розподільник 5, розташований зверху гідроциліндра автоматичної дії, включає золотник керування 6, жорстко з'єднаний із хвостовиком 7, нижня частина якого входить у циліндричну порожнину 8 в середині штока 2 За допомогою хвостовика 7 золотник керування 6 кінематичне з'єднаний із поршнем 1 У середині золотника керування 6 передбачено наскрізний осьовий отвір 9, який гідравлічне з'єднує поршневу порожнину 3 з порожниною 10, розташованою над золотником керування 6 Гальмівний пристрій призначений для утримання золотника керування 6 в заданому робочому положенні Він МІСТИТЬ гальмівну колодку I I з пружиною 12, натискний гвинт 13 і кришку 14 Основний золотник 15 має робочі пояски різного діаметра Він утворює диференціальну порожнину 16 та порожнину 17 керування основним золотником Гідроциліндр автоматичної дії працює таким чином При подачі масла високого тиску в ЛІНІЮ напору (Н) в позиції, що зображена на фіг, золотник керування 6 знаходиться в крайньому нижньому положенні й надійно утримується в цьому положенні гальмівним пристроєм Порожнина 17 керування основним золотником з'єднана з ЛІНІЄЮ зливу масла (3), тому основний золотник 15 диференціальним зусиллям від масла високого тиску в порожнині 16 надійно утримується в крайньому лівому положенні, з'єднуючи поршневу порожнину З з ЛІНІЄЮ зливу масла Поршень 1 під дією масла високого тиску в штоковій порожнині 4 рухається вгору Поблизу від верхньої мертвої точки поршень 1 натисне на верхню головку 18 хвостовика 7 і пересуне золотник керування 6 в крайнє верхнє положення При цьому порожнина 17 керування основним золотником 15 буде з'єднана з ЛІНІЄЮ напору масла, внаслідок чого основний золотник пересунеться вправо й з'єднає поршневу порожнину 3 з ЛІНІЄЮ напору масла Під дією масла високого тиску в поршневій порожнині, яка за площею поршня ВДВІЧІ більша від кільцевої площі поршня у штоковій порожнині 4, поршень 1 буде рухатися вниз Оскільки масло високого тиску зі штокової порожнини 4 повністю перетікає через золотниковий розподільник 5 у поршневу порожнину 3, швидкість ходу поршня 1 вниз буде дорівнювати швидкості його ходу вгору Під час з'єднання поршневої порожнини 3 з ЛІНІЄЮ напору на золотнику керування 6 не буде виникати осьових зусиль, оскільки поршнева порожнина З гідравлічне з'єднана з порожниною 10 через наскрізний отвір 9 Завдяки цьому золотник керування 6 надійно утримується в робочих положеннях при відносно невеликому гальмівному зусиллі На основі запропонованої конструкції виготовлений експериментальний зразок гідроциліндра автоматичної дії з такими параметрами діаметр поршня 70мм, діаметр штока 50мм, хід поршня 80мм, частота подвійних ходів ЮОхв \ максимальне робоче зусилля 17Кн Використання вказаного гідроциліндра автоматичної дм у складі експериментального зразка диференціального гідро привідного розчинонасоса цілком підтвердило стабільну роботу гідроприводу незалежно від пружності (рухомості) перекачуваних будівельних розчинів Таким чином, гідроциліндр автоматичної дії вказаної конструкції не є чутливим до пружності робочих зусиль і тому забезпечує стабільну роботу приводу в умовах пружних властивостей робочих навантажень Джерела інформації, використані під час опису винаходу 1 АвтсвидСССР №1506183 Гидроцилиндр В У Устьянцев F 15 В 15/22 8 05 89 Бюл №33 2 АвтсвидСССР №1569422 Насос с гидравлическим приводом В У Устьянцев, А Г Онищенко, И Я Виноходов F 04В 9/08 07 06 90 Бюл №21 47779 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
