Вузол сполучення металевої колони з фундаментом
Номер патенту: 33387
Опубліковано: 25.06.2008
Автори: Ажермачов Геннадій Арсентійович, Антоненко Олексій Сергійович
Формула / Реферат
Вузол сполучення металевої колони з фундаментом, що включає колону, опорну плиту і приварені до колони ребра з листового металу, який відрізняється тим, що ребра приварені в 2-4 ряди по висоті колони, а до ребер і до опорної плити приварені арматурні стрижні.
Текст

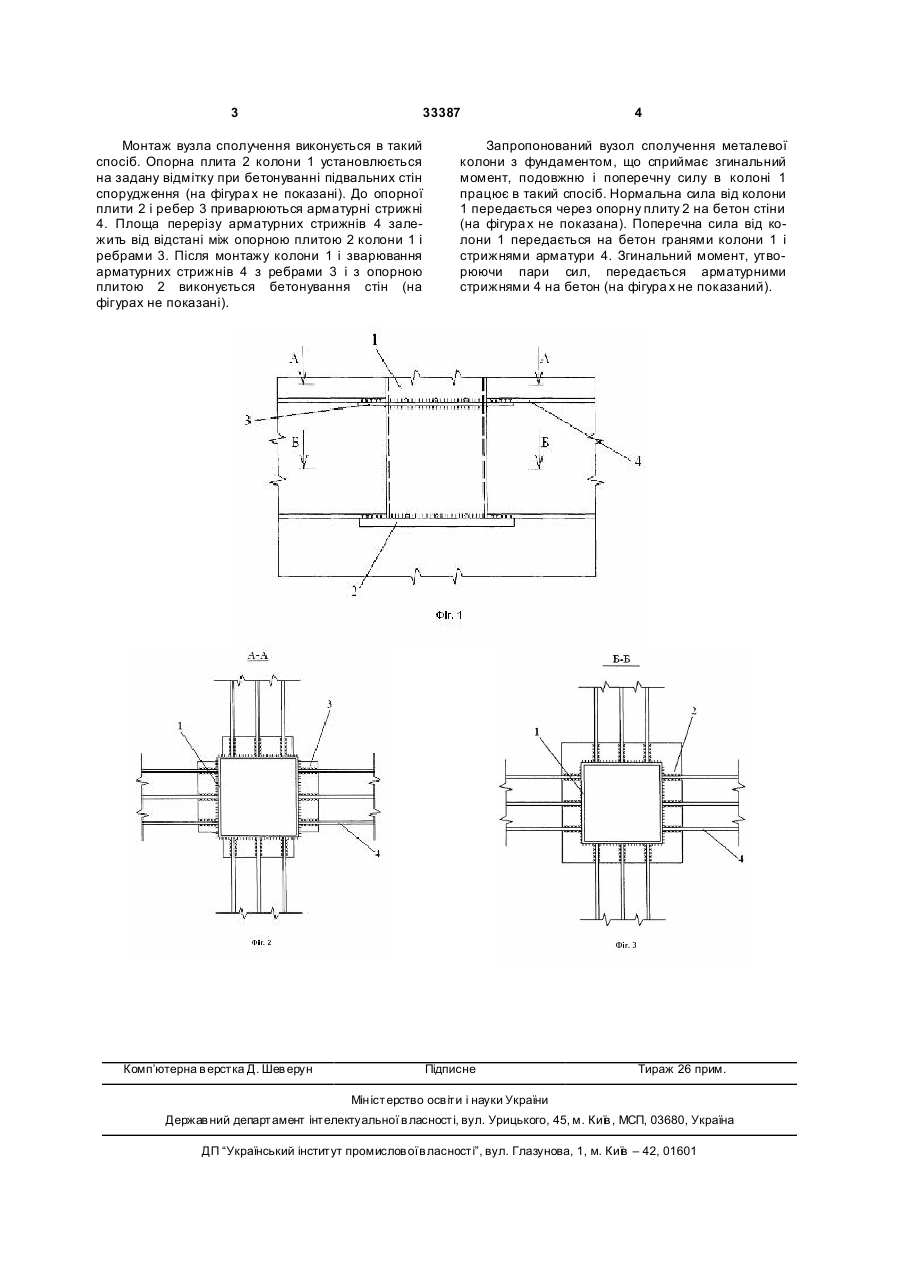

Вузол сполучення металевої колони з фундаментом, що включає колону, опорну плиту і приварені до колони ребра з листового металу, який відрізняє ться тим, що ребра приварені в 2-4 ряди по висоті колони, а до ребер і до опорної плити приварені арматурні стрижні. (19) (21) u200800286 (22) 08.01.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, UA, АНТОНЕНКО ОЛЕКСІЙ СЕРГІЙОВИЧ, UA (73) НАЦІОНАЛЬН А АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА, UA 3 33387 Монтаж вузла сполучення виконується в такий спосіб. Опорна плита 2 колони 1 установлюється на задану відмітку при бетонуванні підвальних стін спорудження (на фігура х не показані). До опорної плити 2 і ребер 3 приварюються арматурні стрижні 4. Площа перерізу арматурних стрижнів 4 залежить від відстані між опорною плитою 2 колони 1 і ребрами 3. Після монтажу колони 1 і зварювання арматурних стрижнів 4 з ребрами 3 і з опорною плитою 2 виконується бетонування стін (на фігурах не показані). Комп’ютерна в ерстка Д. Шев ерун 4 Запропонований вузол сполучення металевої колони з фундаментом, що сприймає згинальний момент, подовжню і поперечну силу в колоні 1 працює в такий спосіб. Нормальна сила від колони 1 передається через опорну плиту 2 на бетон стіни (на фігура х не показана). Поперечна сила від колони 1 передається на бетон гранями колони 1 і стрижнями арматури 4. Згинальний момент, утворюючи пари сил, передається арматурними стрижнями 4 на бетон (на фігура х не показаний). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of metal column and basement
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Antonenko Oleksii Serhiiovych
Назва патенту російськоюУзел соединения металлической колонны с фундаментом
Автори російськоюАжермачов Геннадий Арсентьевич, Антоненко Алексей Сергеевич
МПК / Мітки
МПК: E04B 1/38
Мітки: вузол, сполучення, фундаментом, колони, металевої
