Пристрій для вимірювання швидкості газового потоку

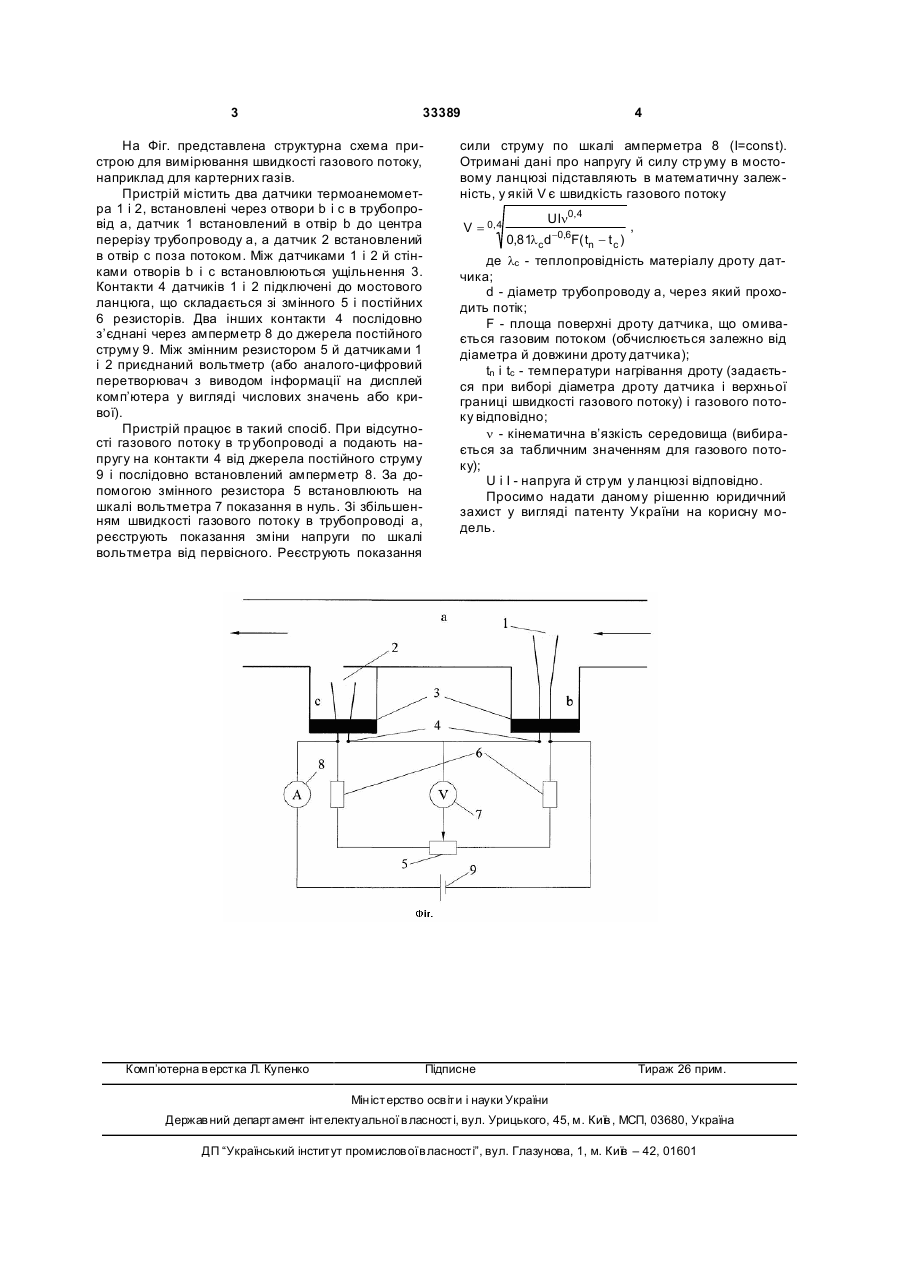

Пристрій для вимірювання швидкості газового потоку, що містить два датчики термоанемометра, встановлених в газовому потоці, наприклад у трубопроводі, який відрізняється тим, що один з датчиків термоанемометра встановлений у газовому потоці, а інший - поза потоком, і з'єднані через мостовий ланцюг з джерелом постійного струму. (19) (21) u200800313 (22) 08.01.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ПОЛЯНСЬКИЙ ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, МОЛОДАН АНДРІЙ ОЛЕКСАНДРОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ АВТОМОБІЛЬНО-ДОРОЖНІЙ УНІВЕРСИТЕТ, UA, ПОЛЯНСЬКИЙ ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, МОЛОДАН АНДРІЙ ОЛЕКСАНДРОВИЧ, UA 3 33389 На Фіг. представлена структурна схема пристрою для вимірювання швидкості газового потоку, наприклад для картерних газів. Пристрій містить два датчики термоанемометра 1 і 2, встановлені через отвори b і с в трубопровід а, датчик 1 встановлений в отвір b до центра перерізу трубопроводу а, а датчик 2 встановлений в отвір с поза потоком. Між датчиками 1 і 2 й стінками отворів b і с встановлюються ущільнення 3. Контакти 4 датчиків 1 і 2 підключені до мостового ланцюга, що складається зі змінного 5 і постійних 6 резисторів. Два інших контакти 4 послідовно з’єднані через амперметр 8 до джерела постійного струму 9. Між змінним резистором 5 й датчиками 1 і 2 приєднаний вольтметр (або аналого-цифровий перетворювач з виводом інформації на дисплей комп’ютера у вигляді числових значень або кривої). Пристрій працює в такий спосіб. При відсутності газового потоку в тр убопроводі а подають напругу на контакти 4 від джерела постійного струму 9 і послідовно встановлений амперметр 8. За допомогою змінного резистора 5 встановлюють на шкалі вольтметра 7 показання в нуль. Зі збільшенням швидкості газового потоку в трубопроводі а, реєструють показання зміни напруги по шкалі вольтметра від первісного. Реєструють показання Комп’ютерна в ерстка Л. Купенко 4 сили струму по шкалі амперметра 8 (І=const). Отримані дані про напругу й силу стр уму в мостовому ланцюзі підставляють в математичну залежність, у якій V є швидкість газового потоку V = 0, 4 UIn0, 4 0,81l c d -0,6 F( tn - t c ) , де lс - теплопровідність матеріалу дроту датчика; d - діаметр трубопроводу а, через який проходить потік; F - площа поверхні дроту датчика, що омивається газовим потоком (обчислюється залежно від діаметра й довжини дроту датчика); tn i tc - температури нагрівання дроту (задається при виборі діаметра дроту датчика і верхньої границі швидкості газового потоку) і газового потоку відповідно; n - кінематична в’язкість середовища (вибирається за табличним значенням для газового потоку); U і І - напруга й струм у ланцюзі відповідно. Просимо надати даному рішенню юридичний захист у вигляді патенту України на корисну модель. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
