Пристрій для вимірювання температури розплавів
Номер патенту: 33418
Опубліковано: 15.02.2001
Автори: Іценко Анатолій Іванович, Дубовик Тетяна Василівна, Морозов Ігор Анатолійович, Морозова Раїса Олексіївна
Текст

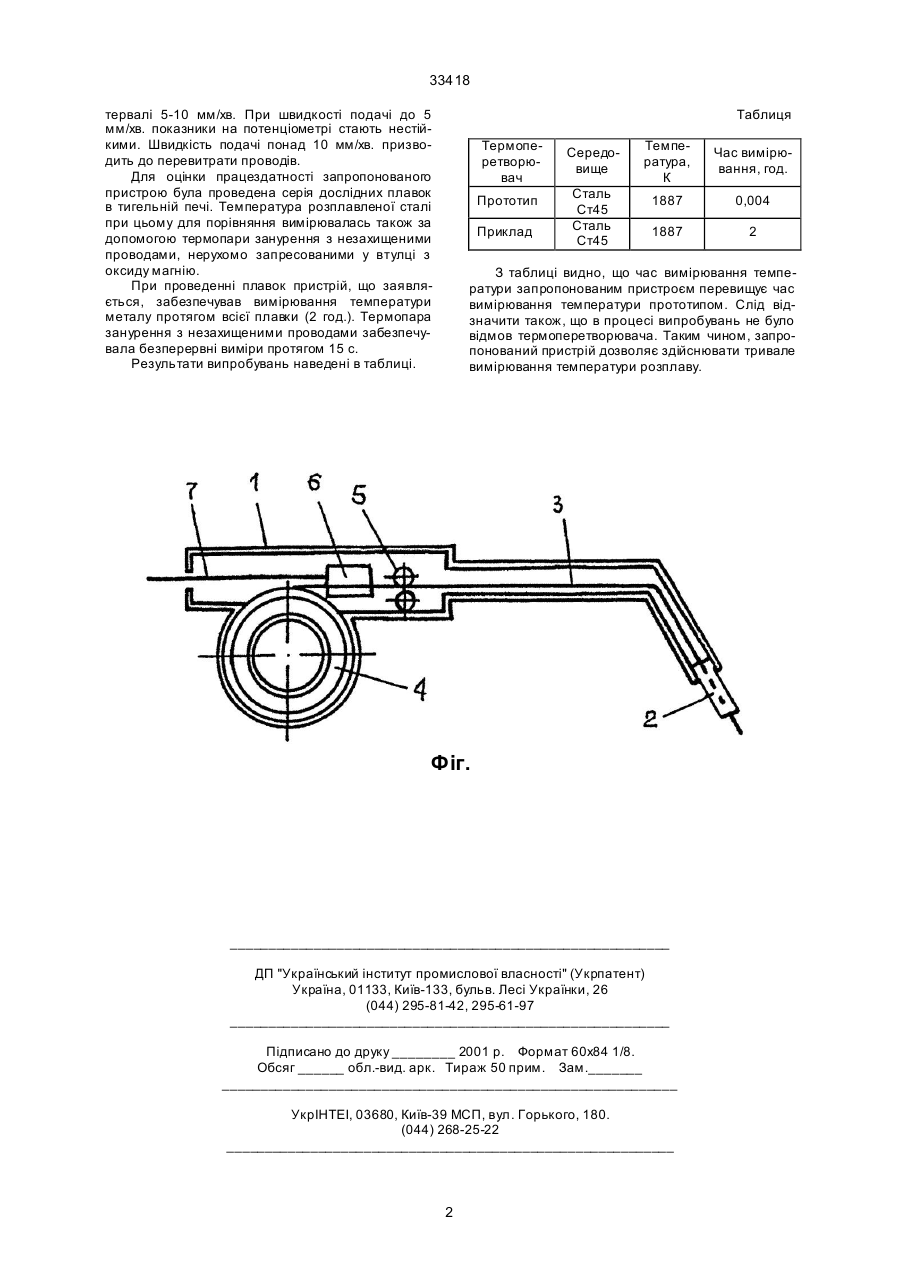

Пристрій для вимірювання температури розплавів, що включає два незахищені термопарні проводи та вогнетривку втулку з двома наскрізними отворами, який відрізняється тим, що містить подавальний привід для безперервної подачі термопарних проводів в розплав зі швидкістю 510 мм/хв. (19) (21) 99020989 (22) 22.02.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Іценко Анатолій Іванович, Дубовик Тетяна Василівна, Морозов Ігор Анатолійович, Морозова Раїса Олексіївна 33418 тервалі 5-10 мм/xв. При швидкості подачі до 5 мм/хв. показники на потенціометрі стають нестійкими. Швидкість подачі понад 10 мм/хв. призводить до перевитрати проводів. Для оцінки працездатності запропонованого пристрою була проведена серія дослідних плавок в тигельній печі. Температура розплавленої сталі при цьому для порівняння вимірювалась також за допомогою термопари занурення з незахищеними проводами, нерухомо запресованими у втулці з оксиду магнію. При проведенні плавок пристрій, що заявляється, забезпечував вимірювання температури металу протягом всієї плавки (2 год.). Термопара занурення з незахищеними проводами забезпечувала безперервні виміри протягом 15 с. Результати випробувань наведені в таблиці. Таблиця Термоперетворювач Прототип Приклад Середовище Температура, К Час вимірювання, год. Сталь Ст45 Сталь Ст45 1887 0,004 1887 2 З таблиці видно, що час вимірювання температури запропонованим пристроєм перевищує час вимірювання температури прототипом. Слід відзначити також, що в процесі випробувань не було відмов термоперетворювача. Таким чином, запропонований пристрій дозволяє здійснювати тривале вимірювання температури розплаву. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of temperature of melts
Автори англійськоюItsenko Anatolii Ivanovych, Dubovyk Tetiana Vasylivna, Morozov Ihor Anatoliiovych, Morozova Raisa Oleksiivna
Назва патенту російськоюУстройство для измерения температуры расплавов
Автори російськоюИценко Анатолий Иванович, Дубовик Татьяна Васильевна, Морозов Игорь Анатольевич, Морозова Раиса Алексеевна
МПК / Мітки
Мітки: розплавів, вимірювання, температури, пристрій
Код посилання
