Спосіб виробництва електроенергії в газотурбінній енергетичній установці

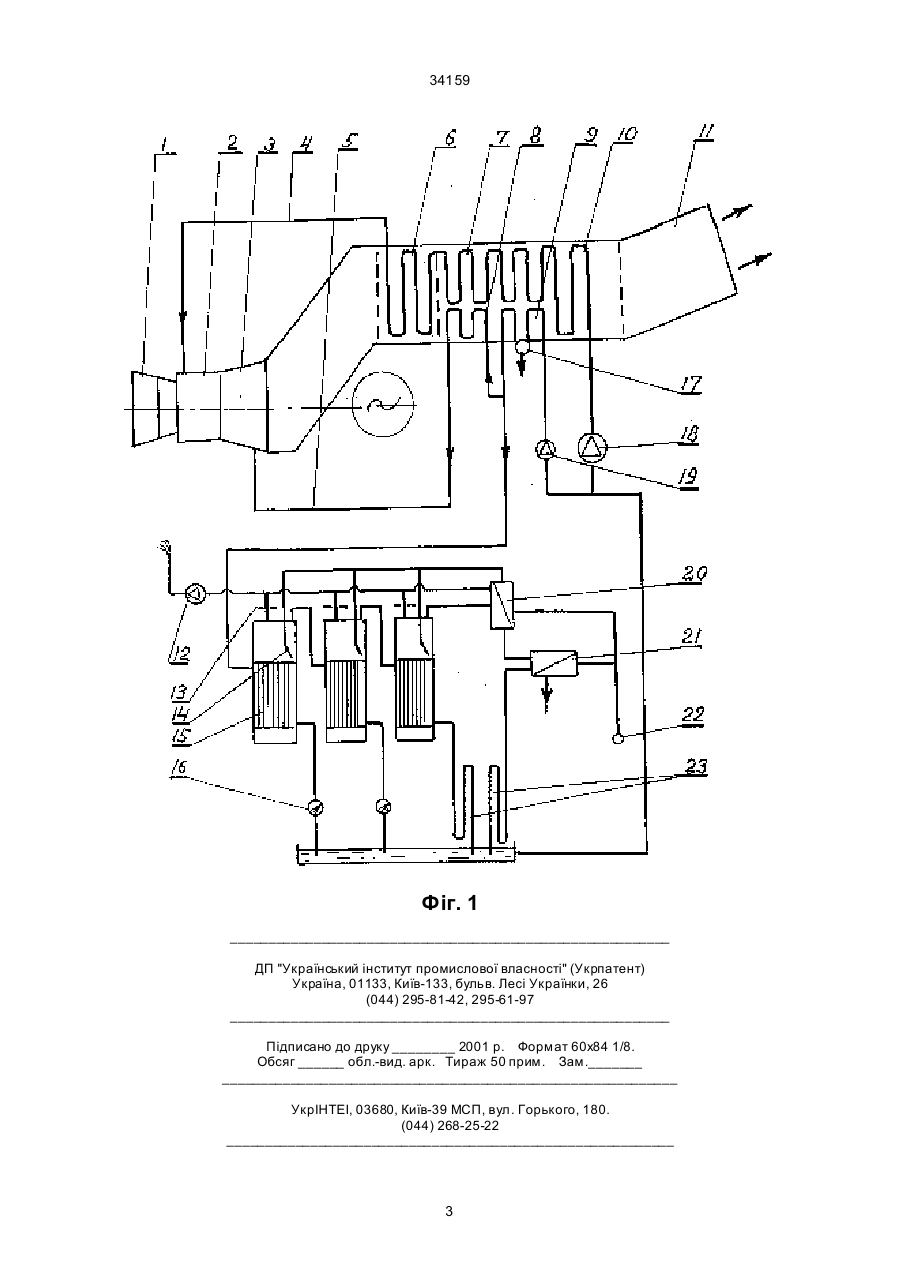

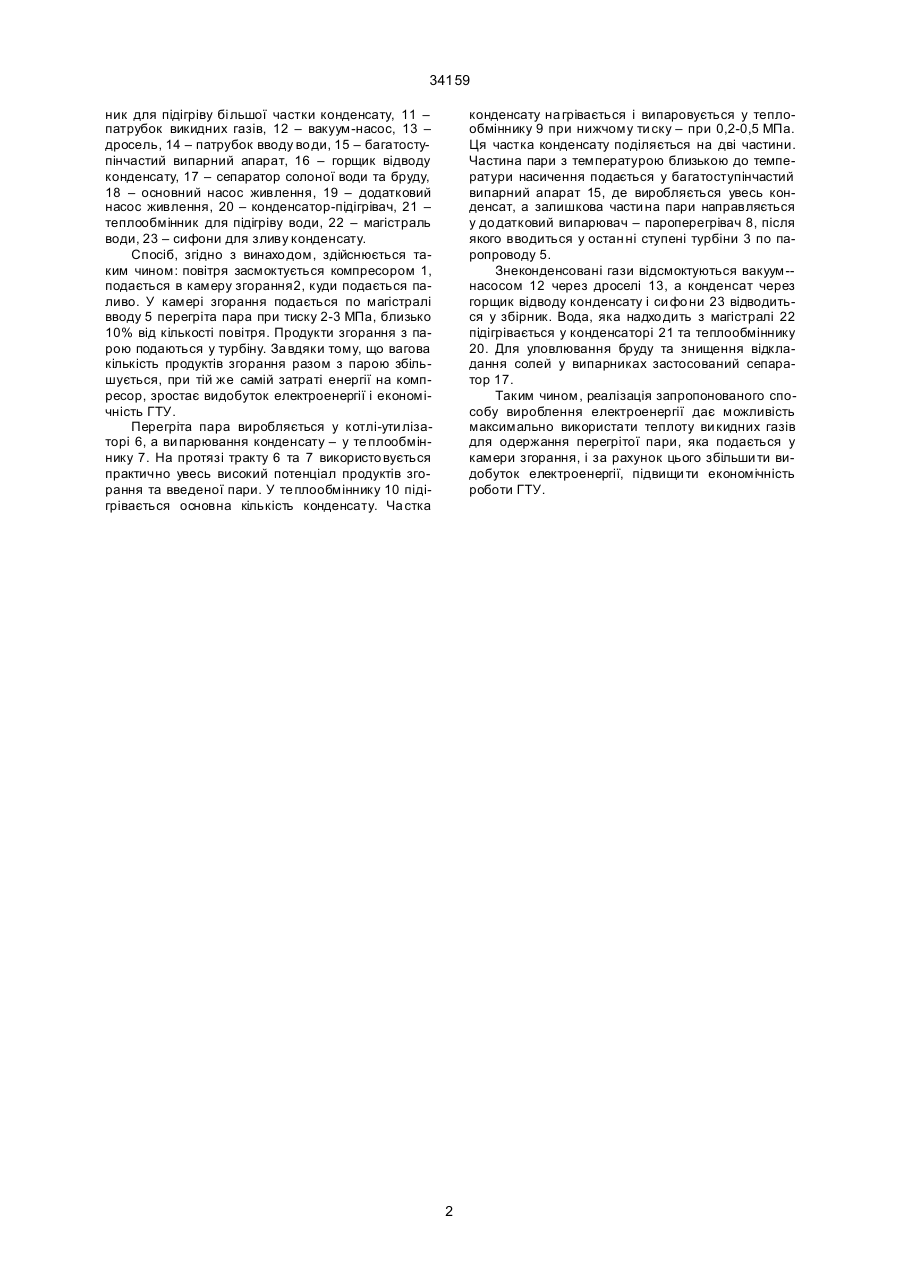

Спосіб виробництва електроенергії в га зотурбінній уста новці, який включає одержання конденсату з викидних газів, вироблення перегрітої пари 34159 ник для підігріву бі льшої частки конденсату, 11 – патрубок викидних газів, 12 – вакуум-насос, 13 – дросель, 14 – патрубок вводу во ди, 15 – багатоступінчастий випарний апарат, 16 – горщик відводу конденсату, 17 – сепаратор солоної води та бруду, 18 – основний насос живлення, 19 – додатковий насос живлення, 20 – конденсатор-підігрівач, 21 – теплообмінник для підігріву води, 22 – магістраль води, 23 – сифони для зливу конденсату. Спосіб, згідно з винахо дом, здійснюється таким чином: повітря засмоктується компресором 1, подається в камеру згорання2, куди подається паливо. У камері згорання подається по магістралі вводу 5 перегріта пара при тиску 2-3 МПа, близько 10% від кількості повітря. Продукти згорання з парою подаються у турбіну. За вдяки тому, що вагова кількість продуктів згорання разом з парою збільшується, при тій же самій затраті енергії на компресор, зростає видобуток електроенергії і економічність ГТУ. Перегріта пара виробляється у котлі-ути лізаторі 6, а ви парювання конденсату – у те плообміннику 7. На протязі тракту 6 та 7 використо вується практично увесь високий потенціал продуктів згорання та введеної пари. У те плообміннику 10 підігрівається основна кількість конденсату. Ча стка конденсату на грівається і випаровується у теплообміннику 9 при нижчому ти ску – при 0,2-0,5 МПа. Ця частка конденсату поділяється на дві частини. Частина пари з температурою близькою до температури насичення подається у багатоступінчастий випарний апарат 15, де виробляється увесь конденсат, а залишкова части на пари направляється у до датковий випарювач – пароперегрівач 8, після якого вводиться у остан ні ступені турбіни 3 по паропроводу 5. Знеконденсовані гази відсмоктуються вакуум-насосом 12 через дроселі 13, а конденсат через горщик відводу конденсату і си фо ни 23 відводиться у збірник. Вода, яка надхо дить з магістралі 22 підігрівається у конденсаторі 21 та теплообміннику 20. Для уловлювання бруду та знищення відкладання солей у випарниках застосований сепаратор 17. Таким чином, реалізація запропонованого способу вироблення електроенергії дає можливість максимально використати теплоту ви кидних газів для одержання перегрітої пари, яка подається у камери згорання, і за рахунок цього збільши ти видобуток електроенергії, підвищи ти економічність роботи ГТУ. 2 34159 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
