Ротаційний віскозиметр

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 33455

Опубліковано: 25.06.2008

Автори: Дубовець Олексій Миколайович, Журавльова Олена Сергіївна

Завантажити PDF файл.

Формула / Реферат

Ротаційний віскозиметр, що містить електродвигун із чутливим елементом, поміщений безпосередньо у вимірюване середовище, який відрізняється тим, що чутливий елемент виконаний з конструктивно подібних блоків, кожний з яких містить не менше 2-х дугоподібних пластин, розташованих паралельно одна одній із заданим вимогами зазором і встановлених на валу за допомогою горизонтальних кронштейнів, причому кожна із пластин є частиною окружності із центром, розташованим на осі вала, що обертає чутливий елемент, а пластини кожного блока зміщені відносно одна одної з можливістю руху по різних траєкторіях.

Текст

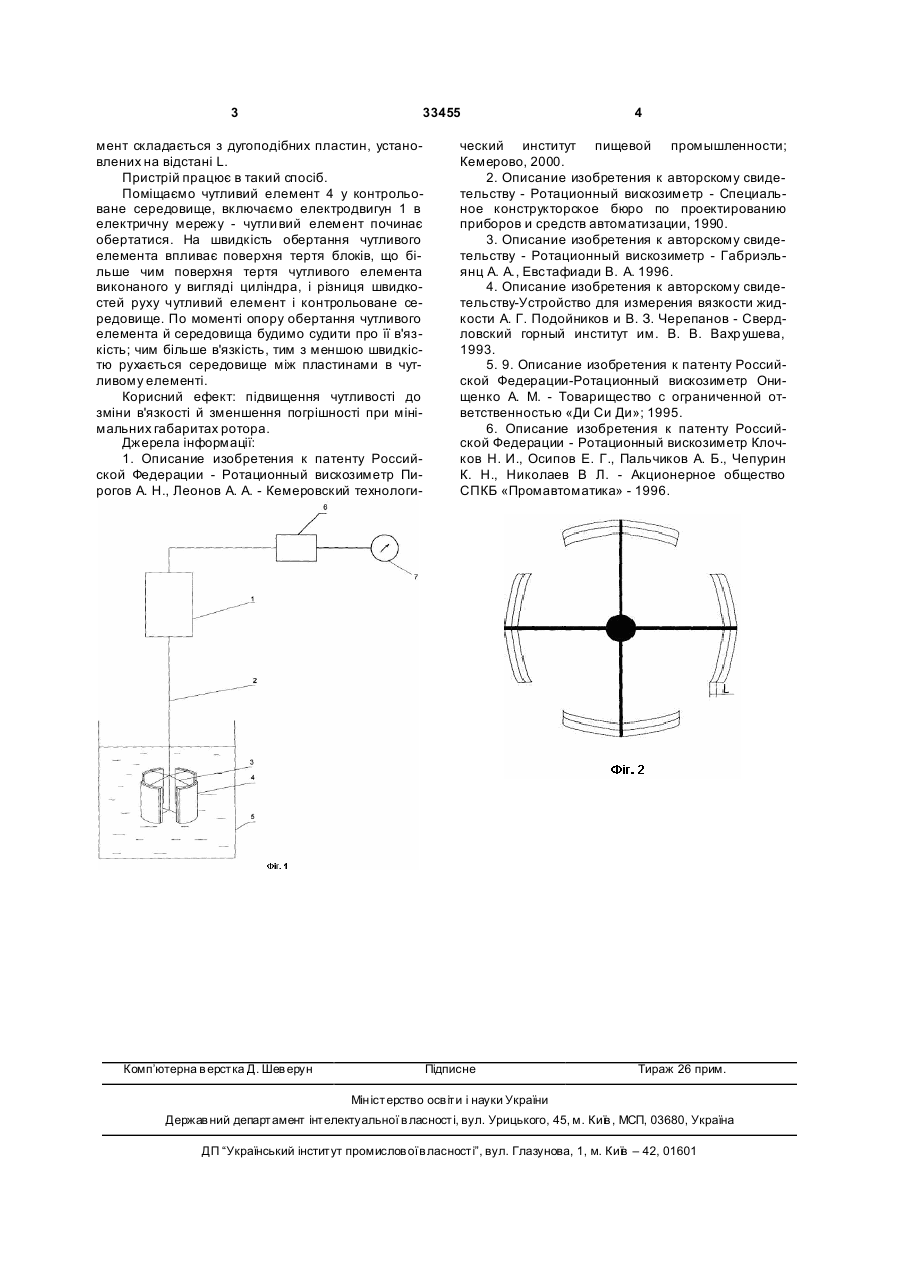

Ротаційний віскозиметр, що містить електродвигун із чутливим елементом, поміщений безпосередньо у вимірюване середовище, який відріз 3 33455 мент складається з дугоподібних пластин, установлених на відстані L. Пристрій працює в такий спосіб. Поміщаємо чутливий елемент 4 у контрольоване середовище, включаємо електродвигун 1 в електричну мережу - чутли вий елемент починає обертатися. На швидкість обертання чутливого елемента впливає поверхня тертя блоків, що більше чим поверхня тертя чутливого елемента виконаного у вигляді циліндра, і різниця швидкостей руху чутливий елемент і контрольоване середовище. По моменті опору обертання чутливого елемента й середовища будимо судити про її в'язкість; чим більше в'язкість, тим з меншою швидкістю рухається середовище між пластинами в чутливому елементі. Корисний ефект: підвищення чутливості до зміни в'язкості й зменшення погрішності при мінімальних габаритах ротора. Джерела інформації: 1. Описание изобретения к патенту Российской Федерации - Ротационный вискозиметр Пирогов А. Н., Леонов А. А. - Кемеровский технологи Комп’ютерна в ерстка Д. Шев ерун 4 ческий институт пищевой промышленности; Кемерово, 2000. 2. Описание изобретения к авторскому свидетельству - Ротационный вискозиметр - Специальное конструкторское бюро по проектированию приборов и средств автоматизации, 1990. 3. Описание изобретения к авторскому свидетельству - Ротационный вискозиметр - Габриэльянц А. А., Евстафиади В. А. 1996. 4. Описание изобретения к авторскому свидетельству-Устройство для измерения вязкости жидкости А. Г. Подойников и В. З. Черепанов - Свердловский горный институт им. В. В. Вахр ушева, 1993. 5. 9. Описание изобретения к патенту Российской Федерации-Ротационный вискозиметр Онищенко A. M. - Товарищество с ограниченной ответственностью «Ди Си Ди»; 1995. 6. Описание изобретения к патенту Российской Федерации - Ротационный вискозиметр Клочков Н. И., Осипов Е. Г., Пальчиков А. Б., Чепурин К. Н., Николаев В Л. - Акционерное общество СПКБ «Промавтоматика» - 1996. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Rotary viscosimeter

Автори англійською

Zhuravliova Olena Serhiivna, Dubovets Oleksii Mykolaiovych

Назва патенту російською

Ротационный вискозиметр

Автори російською

Журавлева Елена Сергеевна, Дубовец Алексей Николаевич

МПК / Мітки

МПК: G01N 11/16, G01N 11/00

Мітки: ротаційний, віскозиметр

Код посилання

<a href="https://ua.patents.su/2-33455-rotacijjnijj-viskozimetr.html" target="_blank" rel="follow" title="База патентів України">Ротаційний віскозиметр</a>
