Низькоградієнтний ротаційний віскозиметр

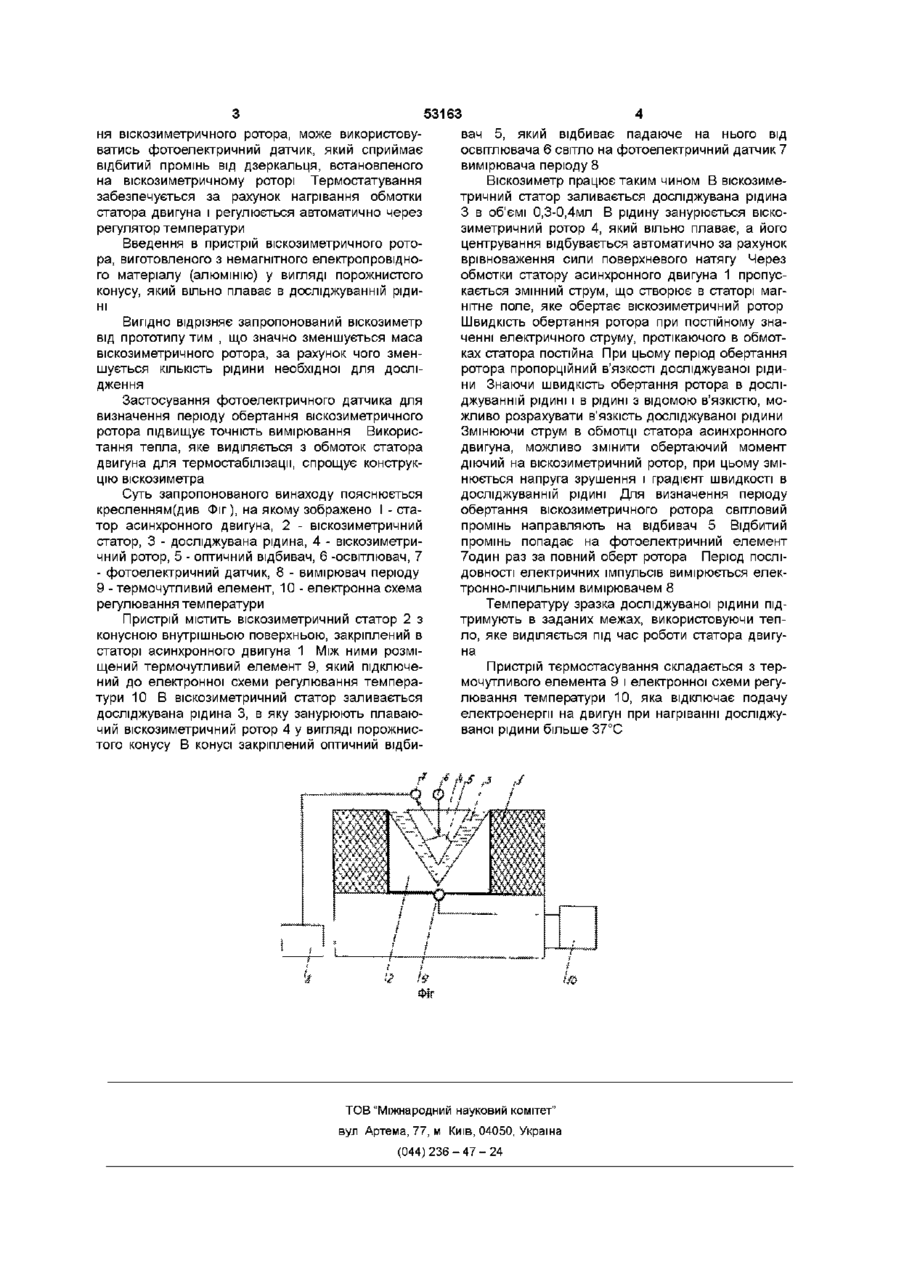

1 Низькоградієнтний ротаційний віскозиметр, що містить віскозиметричний статор і віскозиметричний ротор, які розміщені в обертальному магнітному полі статора асинхронного двигуна, датчик періоду обертів, пристрій термостатування, який відрізняється тим, що віскозиметричний статор виготовлений з ІЗОЛЯЦІЙНОГО матеріалу з конусною внутрішньою поверхнею, віскозиметричний ротор виготовлений з немагнітного матеріалу у вигляді конуса, який вільно плаває в досліджуваній рідині 2 Низькоградієнтний ротаційний віскозиметр за п 1, який відрізняється тим, що датчик періоду обертів віскозиметричного ротора містить джерело світла, оптичний відбивач і фотоелектричний елемент 3 Низькоградієнтний ротаційний віскозиметр за п 1, який відрізняється тим, що для термостатування використовується тепло, яке виділяється з обмоток двигуна Винахід відноситься до галузі вимірювання в'язкості біологічних рідин на малих швидкостях зрушення Відомий ротаційний віскозиметр (АС 1749776 (СССР) G01N 11/14, Б №27, 1992), в якому віскозиметричний ротор виготовлений в вигляді незакріпленої циліндричної чашечки з плоскою нижньою поверхнею, віскозиметричний статор в вигляді циліндру з плоскою верхньою поверхнею Між НИМИ розміщена крапля досліджуваної рідини Віскозиметричний ротор рухається магнітним полем статора асинхронного двигуна Вимірюють в'язкість визначаючи швидкість обертів віскозиметричного ротора Описаний ротаційний віскозиметр не дозволяє вимірювати в'язкість рідин на малих швидкостях зрушення, це обумовлено малою товщиною шару рідини і значною швидкістю обертання віскозиметричного ротора Велике співвідношення площі поверхні і об'єму вимірюваної рідини обумовлює швидке випаровування і зміну властивостей рідини віскозиметричний ротор, який обертається під дією електромагнітного поля статора асинхронного двигуна В'язкість визначається шляхом вимірювання швидкості обертання плаваючого віскозиметричного ротора При роботі відомого приладу плаваючий віскозиметричний ротор використовується у вигляді скляної пробірки, на дні якої закріплене за допомогою гумових кілець осердя, виконане у вигляді циліндру і виготовлене з немагнітного матеріалу (мідь, алюміній) Використання осердя збільшує масу плаваючого ротора, що веде до використання значної КІЛЬКОСТІ досліджуваної рідини (1-1 Омл ) В основу винаходу поставлено задачу зменшення КІЛЬКОСТІ досліджуваної рідини, спрощення і скорочення циклу вимірювання, в якому шляхом модифікації віскозиметричного статора і ротора досягається спрощення досліджень і зменшення Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є низькоградієнтний ротаційний віскозиметр -(А С 315096 (СССР) G01N 11/14, Б №28, 1970) Загальними суттєвими ознаками відомого та приладу, що заявляється є наявність віскозиметричного статора в якому знаходиться рідина для дослідження В рідину занурюється плаваючий КІЛЬКОСТІ рідини Поставлена задача вирішується тим, що в пристрої віскозиметричний ротор виготовлений з немагнітного електропровідного матеріалу (алюмінію) у вигляді порожнистого конусу Він ВІЛЬНО плаває в досліджуванні рідині, яка заповнює віскозиметричний статор Віскозиметричний статор виготовлений з ІЗОЛЯЦІЙНОГО матеріалу (фторопласту) з конусною внутрішньою поверхнею 3 метою підвищення точності визначення періоду обертан СО (О со ю 53163 вач 5, який відбиває падаюче на нього від ня віскозиметричного ротора, може використовуосвітлювача 6 світло на фотоелектричний датчик 7 ватись фотоелектричний датчик, який сприймає вимірювача періоду 8 відбитий промінь від дзеркальця, встановленого Віскозиметр працює таким чином В віскозимена віскозиметричному роторі Термостатування тричний статор заливається досліджувана рідина забезпечується за рахунок нагрівання обмотки З в об'ємі 0,3-0,4мл В рідину занурюється віскостатора двигуна і регулюється автоматично через зиметричний ротор 4, який вільно плаває, а його регулятор температури центрування відбувається автоматично за рахунок Введення в пристрій віскозиметричного ротоврівноваження сили поверхневого натягу Через ра, виготовленого з немагнітного електропровіднообмотки статору асинхронного двигуна 1 пропусго матеріалу (алюмінію) у вигляді порожнистого кається змінний струм, що створює в статорі магконусу, який вільно плаває в досліджуванні рідинітне поле, яке обертає віскозиметричний ротор ні Швидкість обертання ротора при постійному знаВигідно відрізняє запропонований віскозиметр ченні електричного струму, протікаючого в обмотвід прототипу тим , що значно зменшується маса ках статора постійна При цьому період обертання віскозиметричного ротора, за рахунок чого зменротора пропорційний в'язкості досліджуваної рідишується КІЛЬКІСТЬ рідини необхідної для досліни Знаючи швидкість обертання ротора в дослідження джуванній рідині і в рідині з відомою в'язкістю, моЗастосування фотоелектричного датчика для жливо розрахувати в'язкість досліджуваної рідини визначення періоду обертання віскозиметричного Змінюючи струм в обмотці статора асинхронного ротора підвищує точність вимірювання Викорисдвигуна, можливо змінити обертаючий момент тання тепла, яке виділяється з обмоток статора діючий на віскозиметричний ротор, при цьому змідвигуна для термостабілізацм, спрощує конструкнюється напруга зрушення і градієнт швидкості в цію віскозиметра досліджуванні рідині Для визначення періоду Суть запропонованого винаходу пояснюється обертання віскозиметричного ротора світловий кресленням(див Фіг), на якому зображено І - стапромінь направляють на відбивач 5 Відбитий тор асинхронного двигуна, 2 - віскозиметричний промінь попадає на фотоелектричний елемент статор, 3 - досліджувана рідина, 4 - віскозиметри7один раз за повний оберт ротора Період ПОСЛІчний ротор, 5 - оптичний відбивач, 6 -освітлювач, 7 ДОВНОСТІ електричних імпульсів вимірюється елек- фотоелектричний датчик, 8 - вимірювач періоду тронно-лічильним вимірювачем 8 9 - термочутливий елемент, 10 - електронна схема регулювання температури Температуру зразка досліджуваної рідини підПристрій містить віскозиметричний статор 2 з тримують в заданих межах, використовуючи тепконусною внутрішньою поверхньою, закріплений в ло, яке виділяється під час роботи статора двигустаторі асинхронного двигуна 1 Між ними розміна щений термочутливий елемент 9, який підключеПристрій тєрмостасування складається з терний до електронної схеми регулювання темперамочутливого елемента 9 і електронної схеми регутури 10 В віскозиметричний статор заливається лювання температури 10, яка відключає подачу досліджувана рідина 3, в яку занурюють плаваюелектроенергії на двигун при нагріванні досліджучий віскозиметричний ротор 4 у вигляді порожнисваної рідини більше 37°С того конусу В конусі закріплений оптичний відби ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
