Насос із проточним плунжером

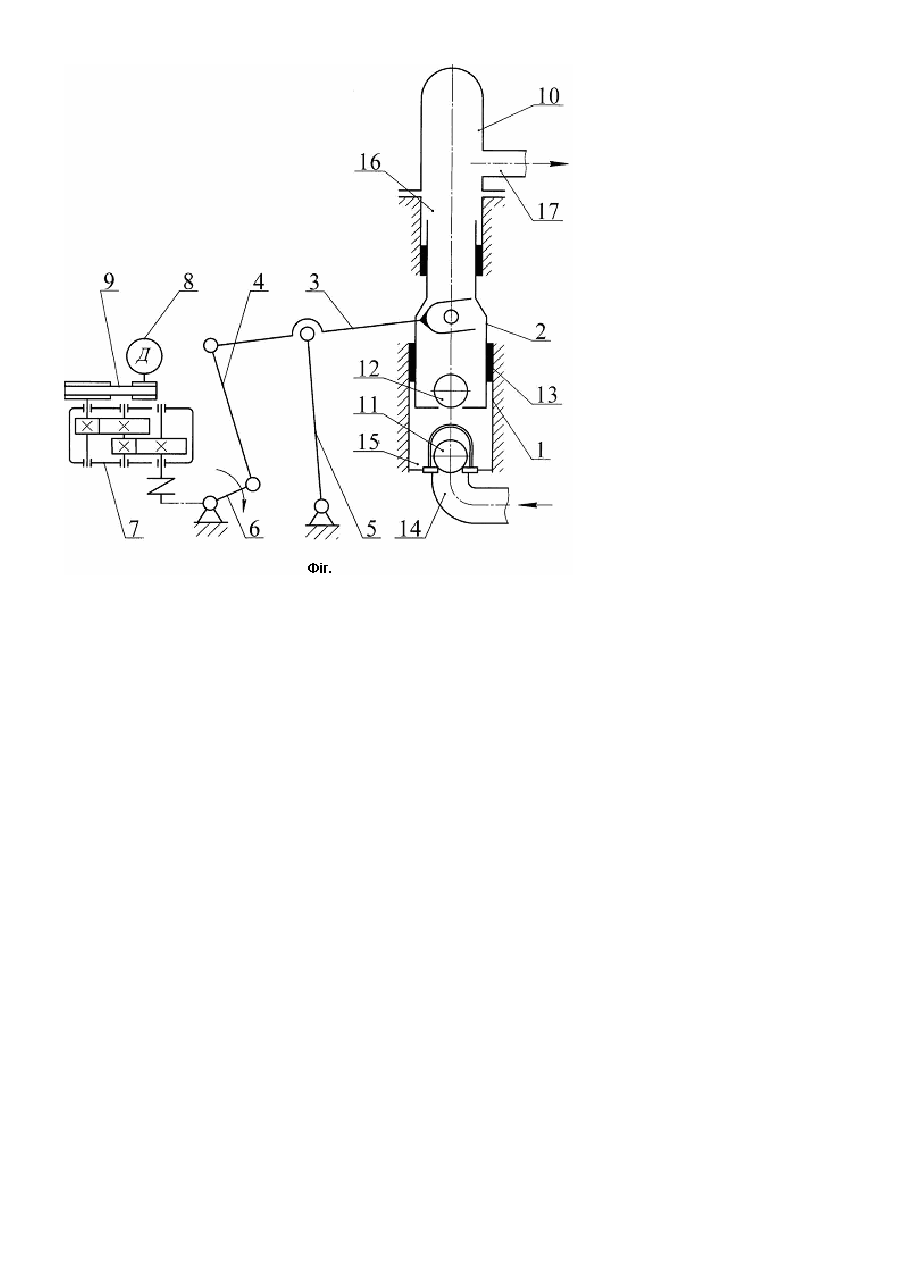

Корисна модель стосується насособудування і може бути використана для транспортування малорухомих сумішей у будівництві та промисловості будівельних матеріалів. Відомий аналог - диференціальний розчинонасос із проточним поршнем РН-2; 4 [1], який складається з вертикально розташованої колонки, до нижньої частини якої приєднується патрубок для всмоктування розчину, а до верхньої - патрубок для нагнітання розчину в магістраль. Причому нагнітальний клапан установлений на проточному поршні. Корпус поршня жорстко з'єднаний з порожнистим плунжером, який, у свою чергу, шарнірно приєднаний до штока важільного механізму привода. Перевагою даного насоса є диференціальний принцип роботи внаслідок співвідношення площ поршня та плунжера як 2:1. У якості недоліку слід відмітити значні навантаження, що діють на кривошип важільного механізму, які вдвічі більші від зусиль на шток привода поршня. Відомий прототип - розчинонасос прямоточного типу, що використовується в штукатурних станціях "Киевлянка" [2], і має порожнистий поршень із розташованим всередині нагнітальним клапаном. Розчинонасос забезпечує прямоточне проходження розчину, причому процес нагнітання відбувається як при прямому, так і при зворотному ході поршня. Недоліком прототипу є також значні зусилля, що діють на кривошип механізму привода. Метою корисної моделі є зниження зусиль, які діють на механізм привода. Поставлена задача вирішується за допомогою оригінальної конструкції важільного механізму, в якому насосна колонка та привод розташовані симетрично відносно коромисла. На Фіг. представлена схема розчинонасоса, який складається з вертикальної колонки 1 з плунжером 2; привода плунжера, який містить кулісу 3, шатун 4, коромисло 5, кривошип 6, редуктор 7, електродвигун 8 та клинопасову передачу 9; компенсатора тиску розчину 10 та рами. У насосній колонці за допомогою ущільнень 13 встановлено проточний плунжер 2, який має дві циліндричні частини - нижню та верхню. Площа поперечного перерізу нижньої частини плунжера в 2 рази більше від площі поперечного перерізу верхньої частини. У нижній частині плунжера змонтовано нагнітальний кульковий клапан 12. Всмоктувальний кульковий клапан 11 та всмоктувальний патрубок 14 встановлені в нижній частині колонки. У верхній частині плунжера є шип, за допомогою якого плунжер шарнірно з'єднаний з кулісою 3. Насосна колонка та привод насоса розташовані на загальній зварній рамі. Розчинонасос працює таким чином. За допомогою кривошипно-шатунного механізму та куліси обертальний рух електродвигуна і редуктора перетворюється в зворотно-поступальний рух плунжера 2. При цьому при русі плунжера вгору всмоктувальний кульковий клапан 11 відкритий та розчин через всмоктуючий патрубок прямує в нижню частину всмоктуючої камери 15. У цей час нагнітальний кульковий клапан 12 закритий і розчин із верхньої частини нагнітальної камери 16 витискається в нагнітальний трубопровід 17. Швидкість нагнітання розчину визначається різницею площин поперечного перерізу нижньої та верхньої частин плунжера і швидкістю його руху. При русі плунжера вниз всмоктуючий кульковий клапан 11 закривається і розчин із нижньої частини колонки через відкритий нагнітальний кульковий клапан 12 надходить у верхню нагнітальну камеру колонки. Завдяки тому, що всмоктувальний клапан 11 закритий, а внутрішній об'єм всмоктуючої камери 15 при русі плунжера вниз зменшується за рахунок занурення в колонку частини плунжера, залишки розчину витискаються з колонки в нагнітальний трубопровід. При співвідношенні площі поперечного перерізу нижньої та верхньої частин плунжера 2:1 швидкість подачі розчину під час руху плунжера вниз буде такою ж, як при русі вгору. Для зниження пульсації розчину, що подається в трубопровід, у верхній частині колонки встановлено повітряний компенсатор пульсації тиску 10. Шляхом зміни довжини плечей куліси 3 регулюється подача розчину (2...4м3/год). На основі запропонованої конструкції розроблений проект і виготовляється дослідно-промисловий зразок малоімпульсного розчинонасоса з наступними параметрами: 1. Подача, м3/год 2...4 2. Тиск подачі, МПа 4 3. Мінімальна рухомість перекачуваних будівельних розчинів за ДСТУ Б В.2.7-23-95, см 7 4. Крупність фракції в розчині, мм, не більше 5 5. Дальність подачі розчину при рухомості 10см, м: по горизонталі 250 по вертикалі 60 6. Електродвигун: потужність, кВт 5,5 частота обертання вала , хв.-1 1500 7. Максимальний хід плунжера, мм 70 8. Зовнішні діаметри робочих циліндрів плунжера, мм 70; 100 9. Габаритні розміри, мм, не більше: довжина 890 ширина 715 висота 1230 10. Маса, кг 350 Використання корисної моделі в насособудуванні дозволить зменшити зусилля, що діють в механізмі привода, а відповідно й металоємність обладнання. Джерела інформації: 1 Назаренко І. І. Машини для виробництва будівельних матеріалів: Підручник. - К.: КНУБА, 1999. - 488 с 2 Трухан В. Г. и др. Передвижные штукатурные и малярные станции: Учеб. пособие для ПТУ / В. Г. Трухан, B. C. Нисневич, Г. В. Северинова. - М: Высш. шк., 1989. - 151 с: ил.
