Малоімпульсний насос
Номер патенту: 32785
Опубліковано: 15.02.2001
Автори: Устьянцев Володимир Устинович, Онищенко Олександр Григорович, Коробко Богдан Олегович
Формула / Реферат
Малоімпульсний насос, який включає диференціальний проточний плунжер, який розташований вертикально, верхню і нижню робочі камери, два клапани, привод плунжера у вигляді важеля, що качається, з рамкою та двома опорними роликами, які охоплюють кулачок, основна частина профілю якого виконана за еквідистантою спіралі Архімеда, а решта – за еквідистантою параболи, при цьому еквідистантна відстань дорівнює радіусу опорних роликів, який відрізняється тим, що профіль кулачка розбивається на дві симетричні половини, кожна з котрих складається з трьох частин, які описуються у межах заданого кута еквідистантами таких рівнянь:
1. R=R0+k1 j+k2 (j-j0)2,
0£j£j0;
2. R=R0+k1 j,
j0£j£180°-j0
3. R=R0+k1 j-k2 (j-(180°-j0))2,
180°-j0£j£180°
де R - поточний радіус кривих; R0 - початковий радіус спіралі Архімеда (при j=0); j0 - кут, що визначає величину ділянок розгону та гальмування; k1=(R1-R0)/180° - коефіцієнт в рівнянні спіралі Архімеда при куті j; k2=k1/2j0 - коефіцієнт в рівняннях 1 і 3; R1 - кінцевий радіус спіралі Архімеда, R1=R0+DR/(1-j0/180°); DR - хід рамки.
Текст

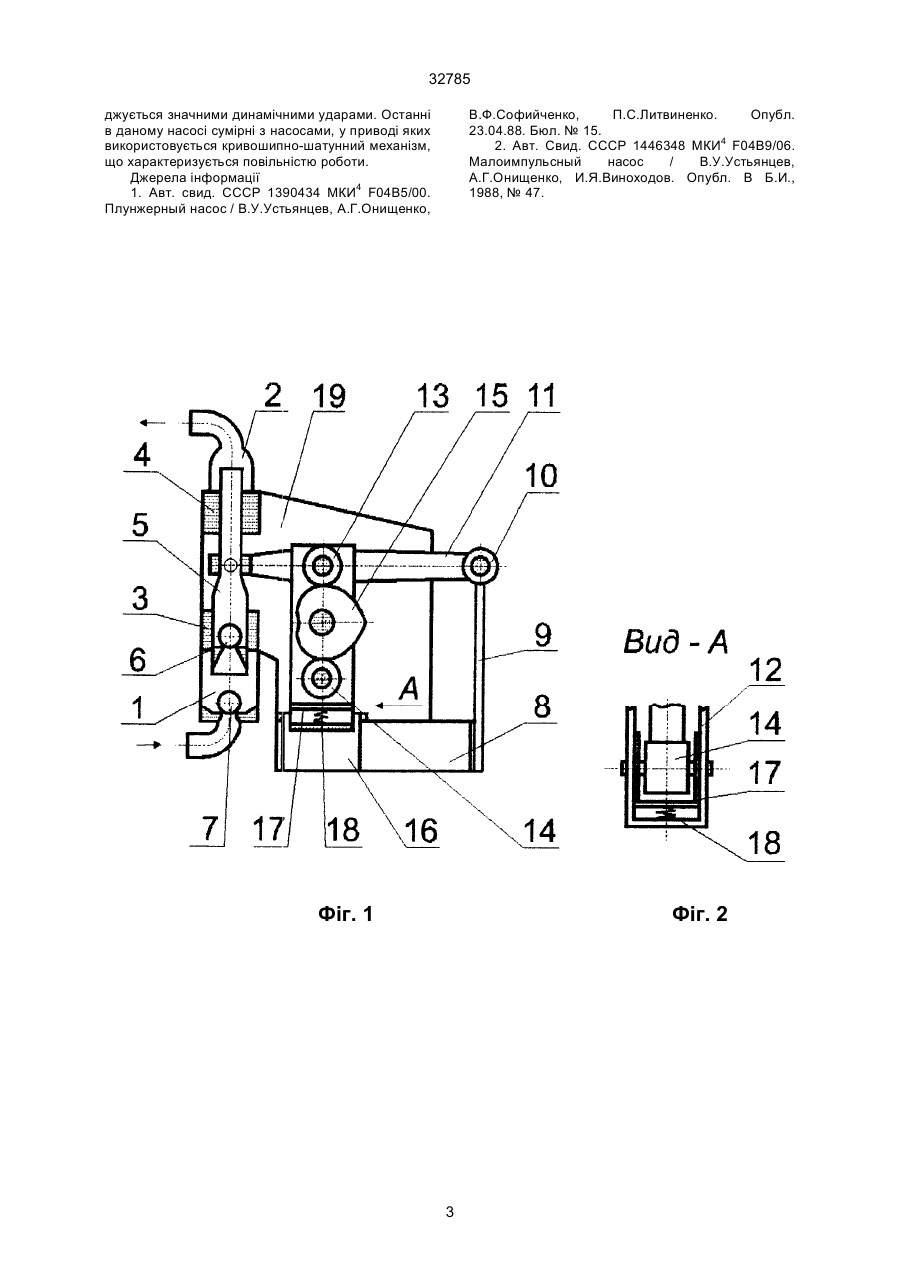

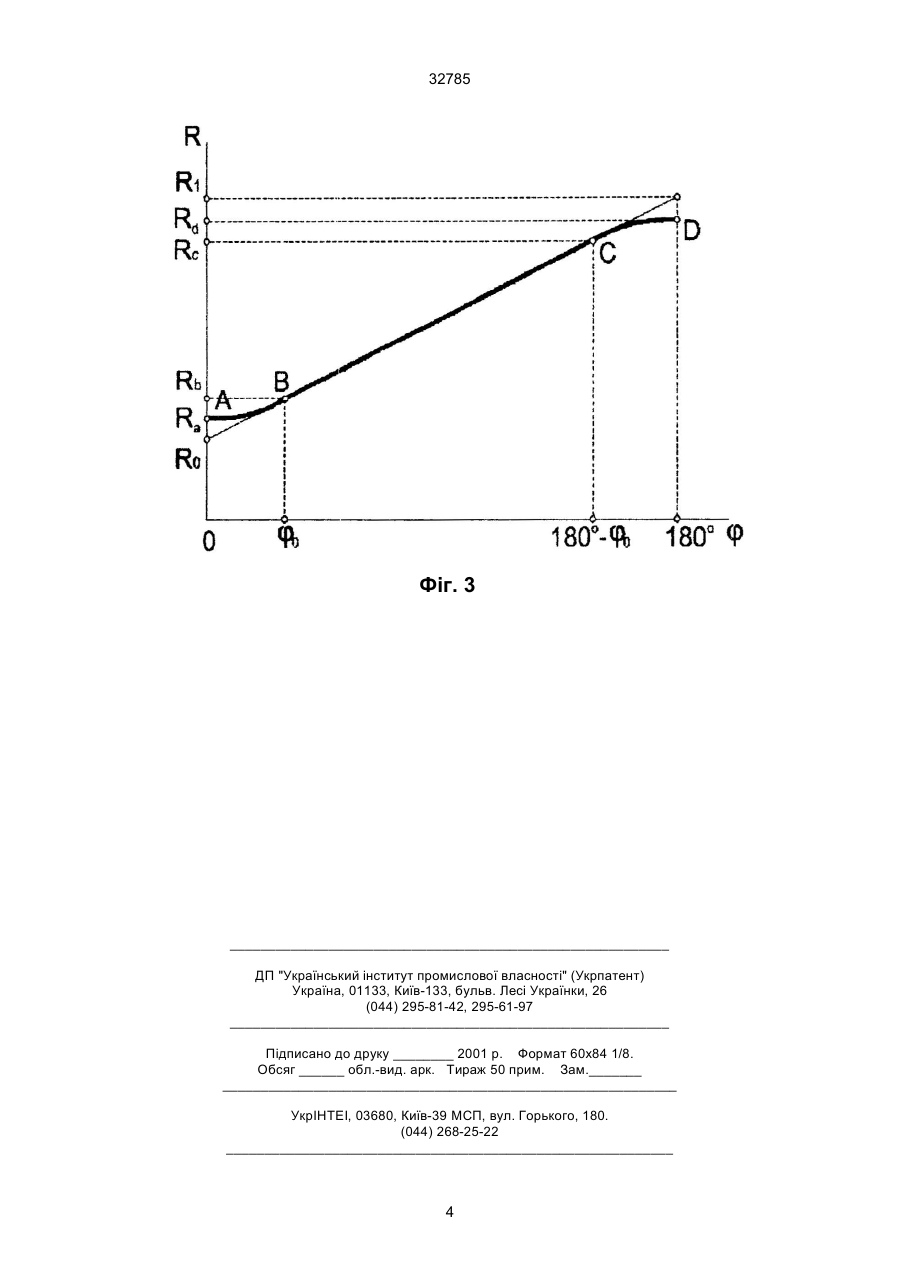

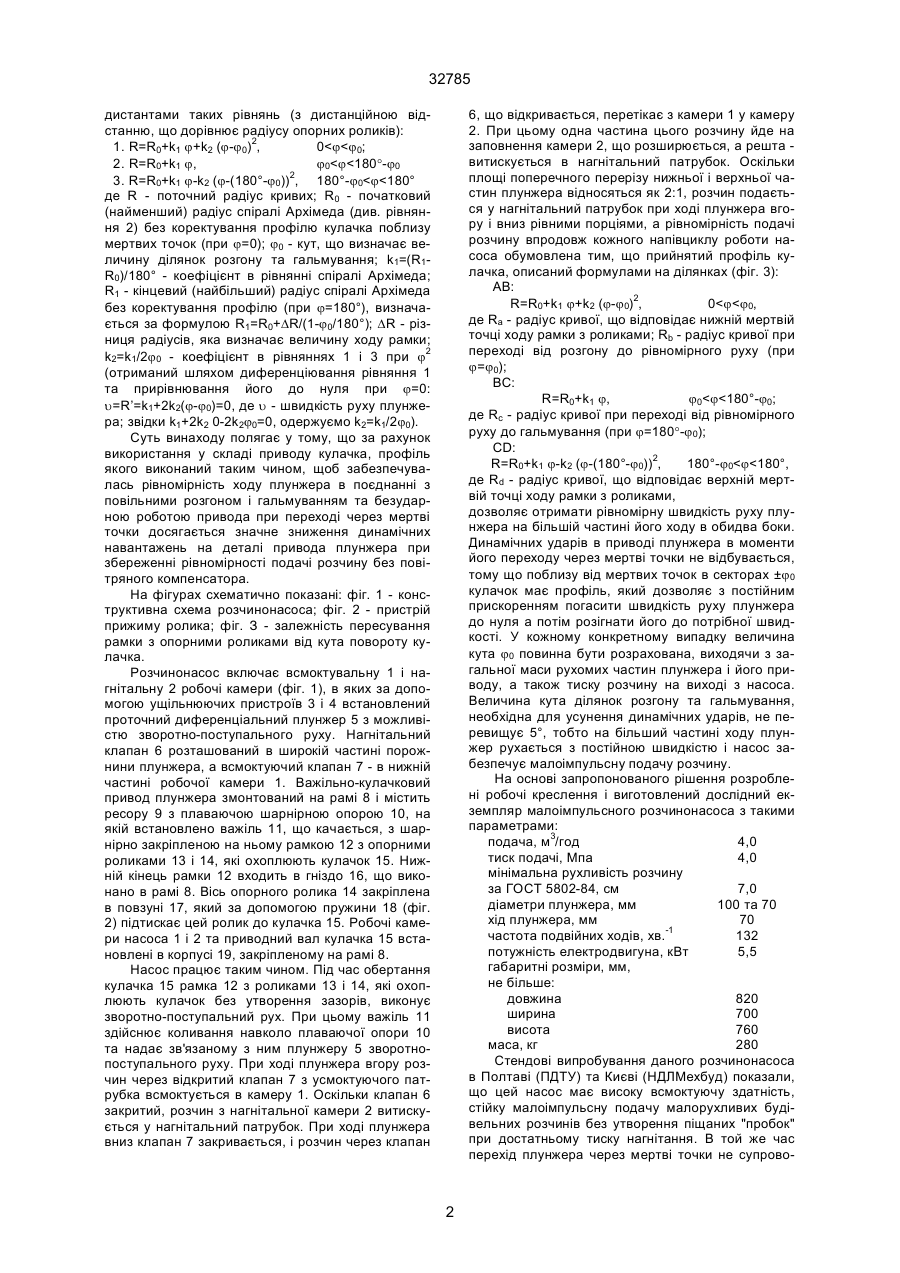

Малоімпульсний насос, який включає диференціальний проточний плунжер, який розташований вертикально, верхню і нижню робочі камери, два клапани, привод плунжера у вигляді важеля, що качається, з рамкою та двома опорними роликами, які охоплюють кулачок, основна частина профілю якого виконана за еквідистантою спіралі Архімеда, а решта – за еквідистантою параболи, 32785 6, що відкривається, перетікає з камери 1 у камеру 2. При цьому одна частина цього розчину йде на заповнення камери 2, що розширюється, а решта витискується в нагнітальний патрубок. Оскільки площі поперечного перерізу нижньої і верхньої частин плунжера відносяться як 2:1, розчин подається у нагнітальний патрубок при ході плунжера вгору і вниз рівними порціями, а рівномірність подачі розчину впродовж кожного напівциклу роботи насоса обумовлена тим, що прийнятий профіль кулачка, описаний формулами на ділянках (фіг. 3): AB: R=R0+k1 j+k2 (j-j0)2, 0
