Привантажувач для додаткового формування залізобетонних виробів

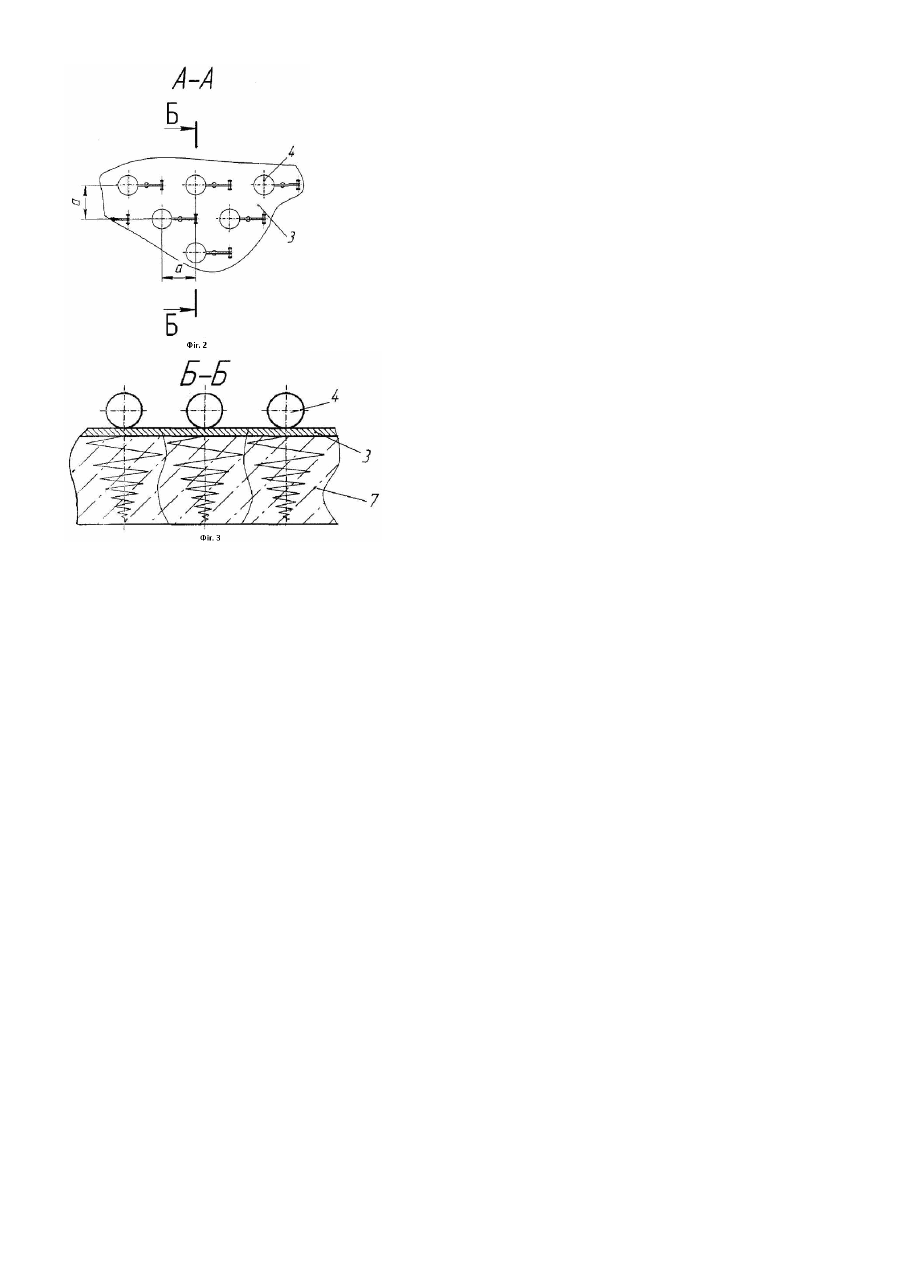

Корисна модель належить до виробництва виробів збірного залізобетону і дозволяє інтенсифікувати процес ущільнення бетонної суміші. Відомий вібропривантажувач [І], що складається з двох жорстких щитів, між якими розташовані надувні елементи. Верхній щит за допомогою канатів фіксується відносно рухомої рами віброплощадки. Недоліком такого привантажувача є складність його конструкції та необхідність для його роботи додаткового джерела стисненого повітря. Найбільш близьким за технічною суттю є привантажувач [2] для ущільнення бетонних виробів у формах, який містить раму з установленими на ній вібраторами й опорною поверхнею. Вібратори передають спектр коливань на бетонну суміш зверху. Але такий пристрій містить окремі вібратори, які дорого коштують і потребують додаткового джерела живлення, і в зв'язку з цим складний в експлуатації та обслуговуванні. В основу корисної моделі покладена задача підвищення якості ущільнення залізобетонних виробів. Дана задача досягається тим, що для доущільнення бетонної суміші у формі, яка знаходиться на віброплощадці, розміщується привантажувач, який за рахунок ударних елементів, розміщених у середині рами, доущільнює виріб і вирівнює поверхню. На Фіг.1 схематично представлено привантажувач у неробочому стані з частковим поздовжнім розрізом, на Фіг.2 - положення ударних елементів усередині корпусу (переріз А-А на Фіг.1), на Фіг.3 - схема передачі ударних імпульсів на бетонну суміш (переріз Б-Б на Фіг.2). Привантажувач 1 являє собою жорстку коробчасту конструкцію і складається зі звареної рами з профільного металу, зашитої верхнім 2 і нижнім 3 листами. У порожнині рами розташовані ударні елементи 4 зі зміщеними центрами ваги. Ударні елементи шарнірно закріплені на верхній горизонтальній частині рами привантажувача та підпружинені відносно неї пружинами 5. У вільному стані ударні елементи 4 утворюють зазор d з внутрішньою поверхнею листа 3. Приватажувач працює наступним чином. Після завантаження бетонною сумішшю установленої на рухомій рамі віброплощадки 6 форми 7 на бетонну суміш опускається у робоче положення привантажувач 1. Вмикаються вібратори віброплощадки. При цьому підпружинені пружинами 5 ударні елементи 4 взаємодіють із нижньою робочою поверхнею привантажувача, наносячи удари по нижньому листі 3, і тим самим передають ударні імпульси у вертикальному напрямі на бетонну суміш, додатково ущільнюючи майбутній виріб зверху. Запропонований привантажувач не потребує окремого джерела енергії і приводу, використовуючи енергію вертикальних вібраційних коливань від вібраторів віброплощадки на створення спектру ударних хвиль на поверхню виробу. Конструкція привантажувача значно спрощує його експлуатацію та обслуговування у порівнянні з прототипом. Джерела інформації: 1. Давиденко Ю.А., Олехнович К.А. Пневмопригрузочные щиты для вибриформовочных установок.// Вибрации в технике и технологиях: Всесоюзный научно-технический журнал. - 1999. - №2, С.47-49. 2. А. с. 294735 СССР, МКИ2 В28В1/08. Вибропригруз.
