Одновальний лопатевий вібраційний змішувач

Номер патенту: 33788

Опубліковано: 10.07.2008

Автори: Саленко Юлія Сергіївна, Маслов Олександр Гаврилович

Завантажити PDF файл.

Формула / Реферат

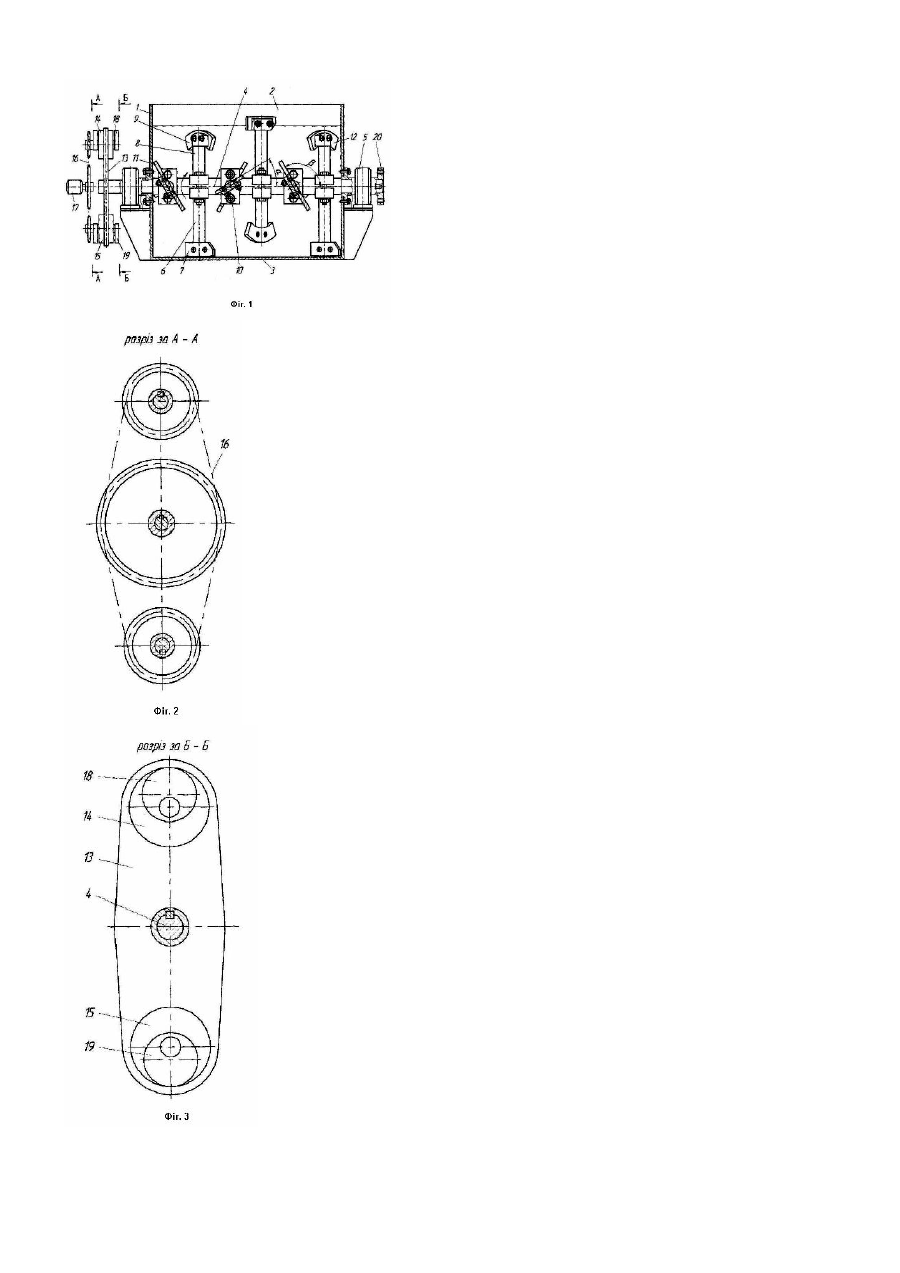

Одновальний лопатевий вібраційний змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами і центральний лопатевий вал, змонтований в підшипникових опорах, винесених за межі ділянки перемішування, який відрізняється тим, що забезпечений зрівноваженим двоплечим важелем, який жорстко закріплено на другому вхідному кінці лопатевого вала, при цьому на двоплечому важелі на рівній відстані від осі обертання лопатевого вала змонтовано два дебалансні віброзбуджувачі колових коливань, які кінематично зв'язані точною передачею без проковзування з приводним двигуном, вісь якого суміщена з віссю лопатевого вала, причому дебаланси одного віброзбуджувача коливань встановлені в протифазі до дебалансів іншого віброзбуджувача коливань.

Текст

Корисна модель належить до промисловості виробництва будівельних матеріалів, а саме до пристроїв для приготування цементобетонних, асфальтобетонних і подібних до того сумішей. Відомий лопатевий змішувач примусової дії для приготування цементобетонних і асфальтобетонних сумішей містить два лопатеві вали, розміщених у коритоподібному корпусі, що складається з днища та подовжніх і торцевих стін, при цьому профіль днища виконано у вигляді зв'язаних по твірній двох циліндрових поверхонь [Патент Франції №1287385, кл. В01F, 1962]. Недоліками відомого пристрою є велика енергоємність і металоємність, а також складність привода, що забезпечує синхронне обертання лопатевих валів. У цьому змішувачі відбувається дроблення мінерального матеріалу в результаті його заклинювання між торцями лопаток і корпусом змішувача. Найближчим до пропонованої корисної моделі є одновальний лопатевий змішувач примусової дії, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований в підшипникових опорах, винесених за межі ділянки перемішування [Деклараційний патент на корисну модель №9899, кл. В28В5/00F, 2005]. Недоліком відомого пристрою є порівняно велика енергоємність приготування якісної цементобетонної суміші. Мета корисної моделі - зниження енергоємності, підвищення продуктивності та якості приготування суміші. Указана мета досягається тим, що одновальній лопатевий вібраційний змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований в підшипникових опорах, винесених за межі ділянки перемішування, забезпечений урівноваженим двоплечовим важелем, який жорстко закріплений на другому вхідному кінці лопатевого вала, при цьому на двоплечовому важелі на рівній відстані від осі обертання лопатевого вала змонтовано два дебалансні віброз-буджувачі кругових коливань, які кінематично зв'язані точною передачею без проковзування з приводним двигуном, вісь якого суміщена з віссю лопатевого вала, причому дебаланси одного віброзбуджувача коливань встановлені в протифазі до дебалансів іншого віброзбуджувача коливань. На Фіг.1 зображено одновальній лопатевий вібраційний змішувач, загальний вигляд; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1. Одновальний лопатевий вібраційний змішувач включає корпус 1 із завантажувальним 2 і вивантажувальним, закритим заслінкою 3, отворами і центральний лопатевий вал 4, змонтований в підшипникових опорах 5, винесених за межі ділянки перемішування. Центральний лопатевий вал 4 забезпечено периферійними лопатями, виконаними у вигляді закріплених на стояках 6 периферійних лопаток 7, і внутрішніми лопатями, виконаними у вигляді закріплених на стояках 8 внутрішніх лопаток 9. Периферійні й внутрішні лопаті попарно зблоковані, мають одну систему кріплення за допомогою різьбових з'єднань 10 і розгорнені відносно осі обертання одна від одної на кут 180°, при цьому робочі поверхні периферійних лопаток нахилені під кутом a=30...40° до площини, паралельної осі вала, і утворюють переривчасту гвинтову лінію в прямому напрямку, а робочі поверхні внутрішніх лопаток нахилені під кутом b=120...130° до площини, паралельної осі вала, і утворюють переривчасту гвинтову лінію у зворотному напрямку. Вісі суміжних лопатей однойменного напрямку гвинтової лінії розташовані одна відносно одної під кутом 90°. По ходу закручування кожної переривчастої гвинтової лінії у торців корпусу 1 змішувача установлені відбійні лопатки 11 і 12, що мають ті ж геометричні параметри, що і основні лопатки, і розгорнені на кут 180°. На другому вхідному кінці лопатевого валу жорстко закріплений урівноважений двоплечовий важіль 13, на якому на рівній відстані від осі обертання лопатевого вала змонтовано два дебалансні віброзбуджувачі кругових коливань 14 і 15, що кінематично зв'язані точною передачею без проковзування у вигляді ланцюгової передачі 16 з приводним двигуном 17, вісь якого суміщена з віссю лопатевого вала, причому дебаланси 18 віброзбуджувача коливань 14 встановлені в протифазі до дебалансів 19 віброзбуджувача коливань 15. Лопатевий вал одновального лопатевого вібраційного змішувача з'єднується з приводом (на рисунку не показано) за допомогою напівмуфти 20. Одновальний лопатевий вібраційний змішувач працює таким чином. Основний привод змішувача через напівмуфту 20 обертає лопатевий вал. Приводний двигун 17 через точну передачу без проковзування 16 передає рух віброзбуджувачам кругових коливань 14 і 15, які надають лопатевому валу крутильні (кутові) коливання. У результаті лопатевий вал зазнає складного руху: обертається і одночасно здійснює крутильні коливання. Після вмикання основного привода і привода віброзбуджувачів коливань через завантажувальний отвір 2 у середину корпусу 1 подають заздалегідь віддозовані мінеральні матеріали і воду. Під час обертання вала по стрілці, указаній на Фіг.1, лопаті інтенсивно перемішують суміш, одночасно переміщаючи її по двох протилежно направленим потоках: у центральній частині й по периферії. Під дією внутрішніх лопаток 9 суміш переводиться в зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку до задньої торцевої стінки корпусу і одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 7 утворюється кільцевий периферійний потік, який обертається навкруги подовжньої осі та одночасно переміщається в подовжньому напрямку до передньої торцевої стінки корпусу. При цьому кожна частинка зазнає вихрових рухів і періодично переміщається з одного потоку в інший, що забезпечує інтенсивний масообмін. Одночасно під дією вібраційної дії збоку вібруючого лопатевого вала в цементобетонній суміші інтенсивно руйнуються агрегати, що складаються з злиплих частинок цементу, вкритих водною плівкою. Суміш стає більш рухомою, швидшає процес обволікання мінеральних частинок в'яжучим. У результаті скорочується тривалість перемішування і утворюється однорідна якісна суміш. Застосування вібраційної дії дозволяє також понизити сили опору на лопаті, що виникають під час перемішування суміші, і відповідно зменшити потужність привода. Використання відбійних лопаток 13 і 14, усуває утворення застійних зон у змішувачі. Під час відкривання заслінки 3 суміш вивантажується в транспортний засіб. Як точну передачу без проковзування можуть використовувати ланцюгову передачу або зубчастопасову передачу. Використання одновального лопатевого вібраційного змішувача дозволяє на 35-40% зменшити потужність привода, на 20...30% скоротити тривалість перемішування цементобетонній суміші й забезпечити отримання якісної цементобетонної суміші.

Дивитися

Додаткова інформація

Назва патенту англійською

Single-shaft blade vibration mixer

Автори англійською

Maslov Oleksandr Havrylovych, Salenko Yulia Serhiivna

Назва патенту російською

Одновальный лопастный вибрационный смеситель

Автори російською

Маслов Александр Гаврилович, Саленко Юлия Сергеевна

МПК / Мітки

МПК: E01C 19/00, B28C 5/14

Мітки: змішувач, вібраційний, лопатевий, одновальний
