Лопатевий змішувач
Номер патенту: 9899
Опубліковано: 17.10.2005
Формула / Реферат
Лопатевий змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, горизонтально розташований лопатевий вал і периферійні лопатки, який відрізняється тим, що забезпечений центральними лопатками, жорстко закріпленими на лопатевому валі, на яких змонтовані периферійні лопатки, при цьому робоча поверхня кожної центральної та периферійної лопатки розташована відповідно під кутом
і
до площини, перпендикулярної до осі вала, а висота периферійних лопаток дорівнює 0,2-0,3 радіуса робочої поверхні корпусу, ширина центральних лопаток дорівнює 0,3-0,4 цього радіуса, при цьому відношення ширини периферійних лопаток до ширини центральних лопаток складає від 1,35 до 1,6.
Текст

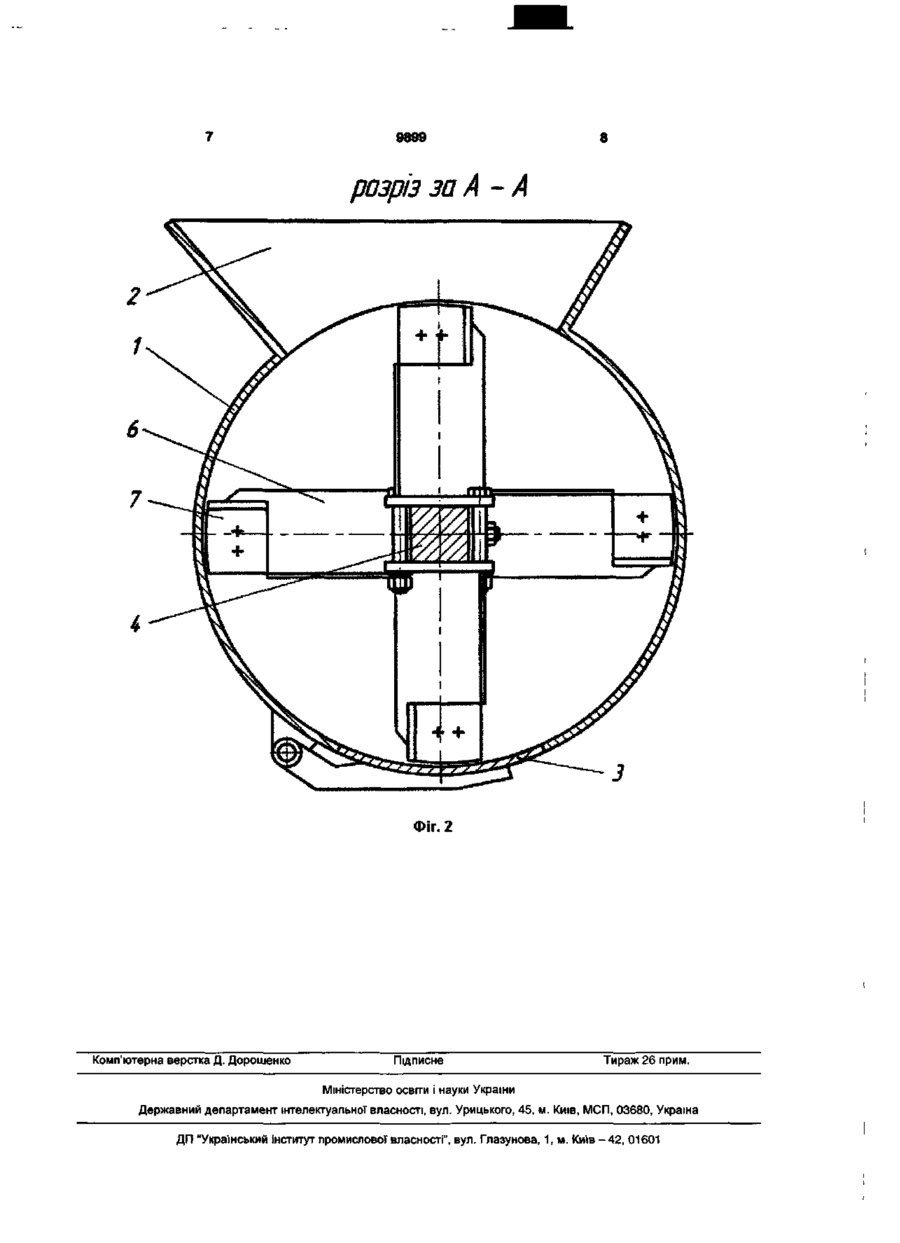

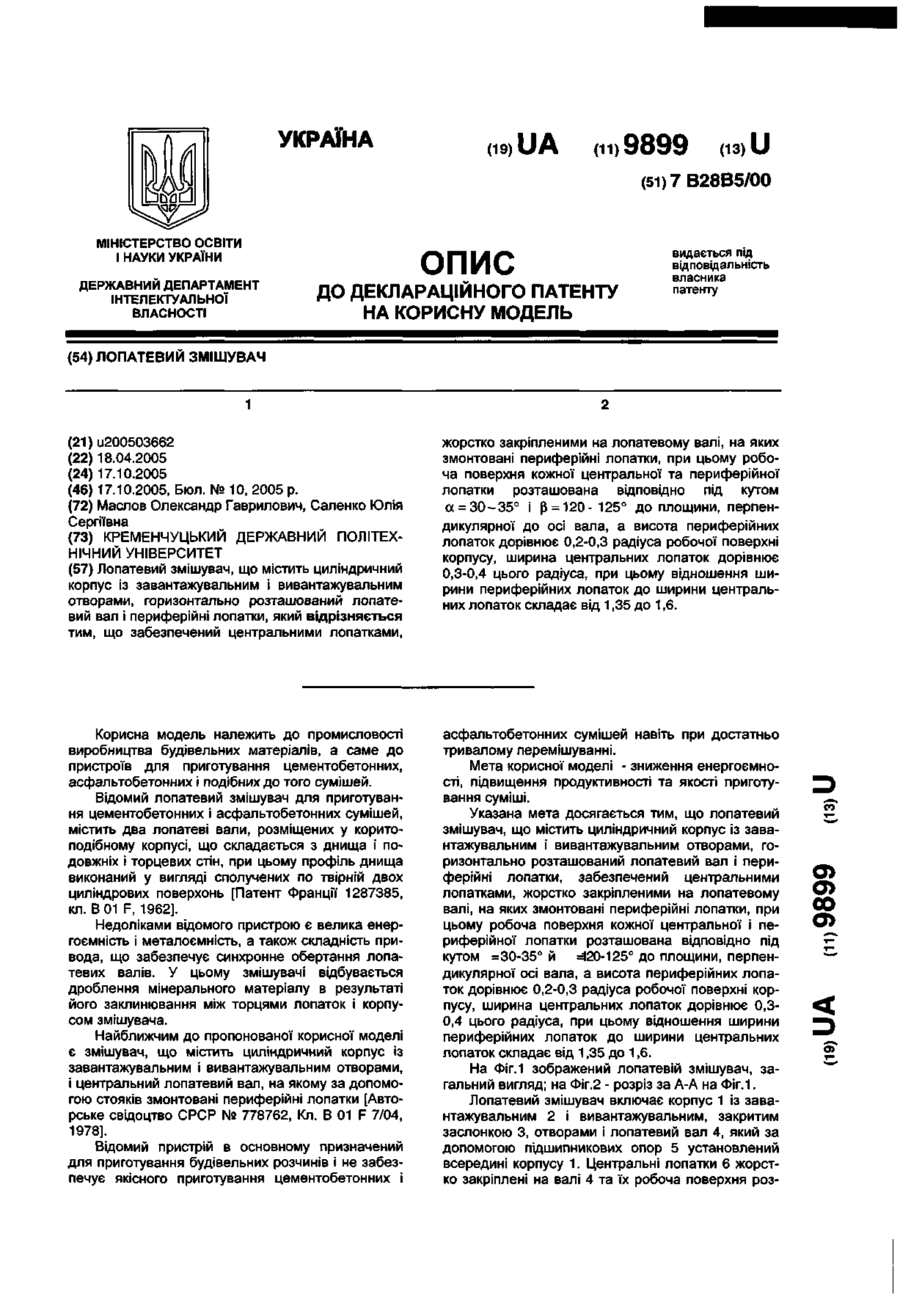

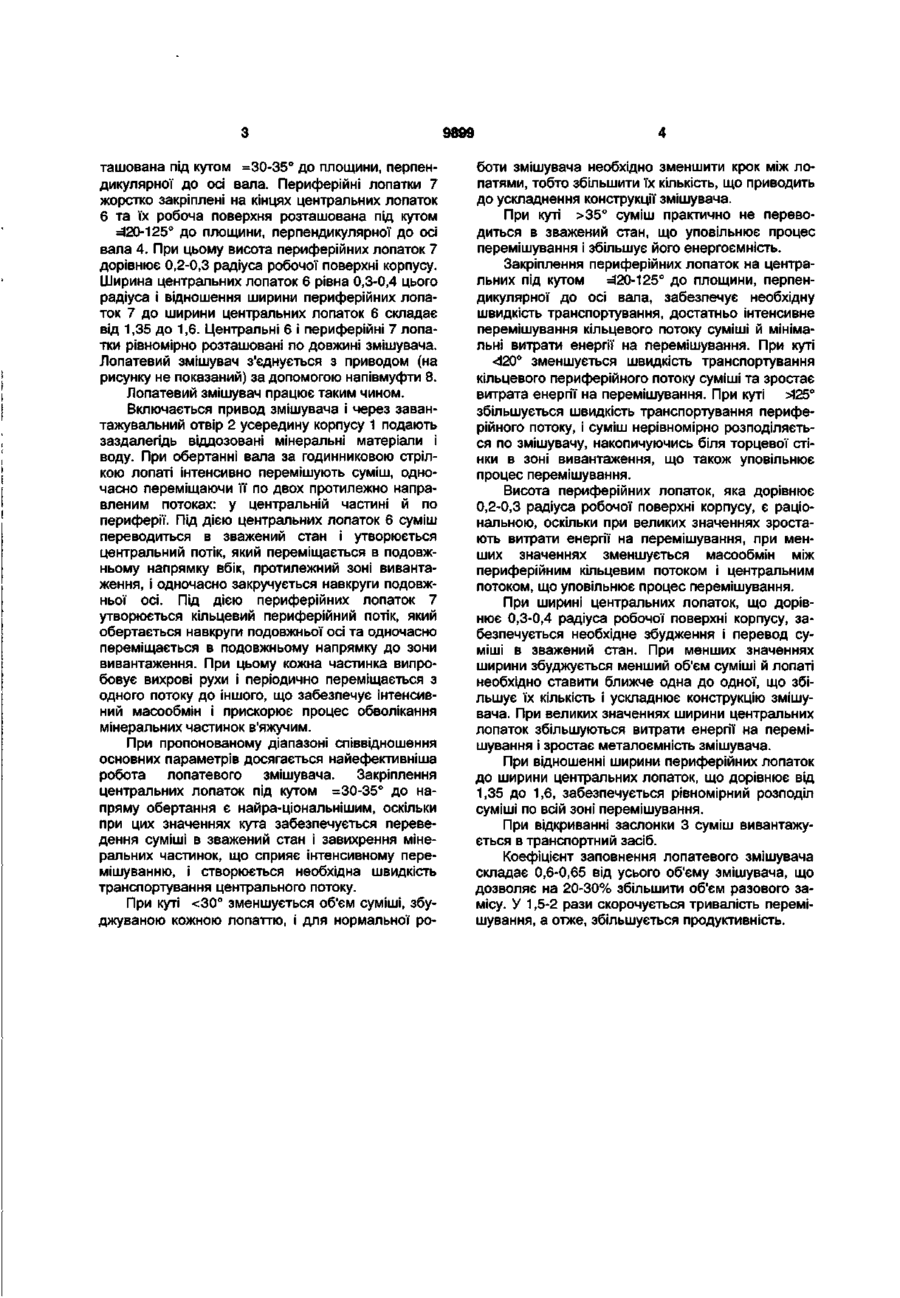

Лопатевий змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, горизонтально розташований лопатевий вал і периферійні лопатки, який відрізняється тим, що забезпечений центральними лопатками, О О) 00 CD 9899 ташована під кутом =30-35° до площини, перпендикулярної до осі вала. Периферійні лопатки 7 жорстко закріплені на кінцях центральних лопаток 6 та їх робоча поверхня розташована під кутом =120-125° до площини, перпендикулярної до осі вала 4. При цьому висота периферійних лопаток 7 дорівнює 0,2-0,3 радіуса робочої поверхні корпусу. Ширина центральних лопаток 6 рівна 0,3-0,4 цього радіуса і відношення ширини периферійних лопаток 7 до ширини центральних лопаток 6 складає від 1,35 до 1,6. Центральні 6 і периферійні 7 лопатки рівномірно розташовані по довжині змішувача. Лопатевий змішувач з'єднується з приводом (на рисунку не показаний) за допомогою напівмуфти 8. Лопатевий змішувач працює таким чином. Включається привод змішувача і через завантажувальний отвір 2 усередину корпусу 1 подають заздалегідь віддозовані мінеральні матеріали і воду. При обертанні вала за годинниковою стрілкою лопаті інтенсивно перемішують суміш, одночасно переміщаючи її по двох протилежно направленим потоках: у центральній частині й по периферії. Під дією центральних лопаток 6 суміш переводиться в зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку вбік, протилежний зоні вивантаження, і одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 7 утворюється кільцевий периферійний потік, який обертається навкруги подовжньої осі та одночасно переміщається в подовжньому напрямку до зони вивантаження. При цьому кожна частинка випробовує вихрові рухи і періодично переміщається з одного потоку до іншого, що забезпечує інтенсивний масообмін і прискорює процес обволікання мінеральних частинок в'яжучим. При пропонованому діапазоні співвідношення основних параметрів досягається найефективніша робота лопатевого змішувача. Закріплення центральних лопаток під кутом =30-35° до напряму обертання є найра-ціональнішим, оскільки при цих значеннях кута забезпечується переведення суміші в зважений стан і завихрення мінеральних частинок, що сприяє інтенсивному перемішуванню, і створюється необхідна швидкість транспортування центрального потоку. При куті
ДивитисяДодаткова інформація
Назва патенту англійськоюPaddle mixer
Автори англійськоюMaslov Oleksandr Havrylovych, Salenko Yulia Serhiivna
Назва патенту російськоюЛопастной смеситель
Автори російськоюМаслов Александр Гаврилович, Саленко Юлия Сергеевна
МПК / Мітки
МПК: B28B 5/00
Код посилання
