Пристрій для визначення об`єму фізичних тіл

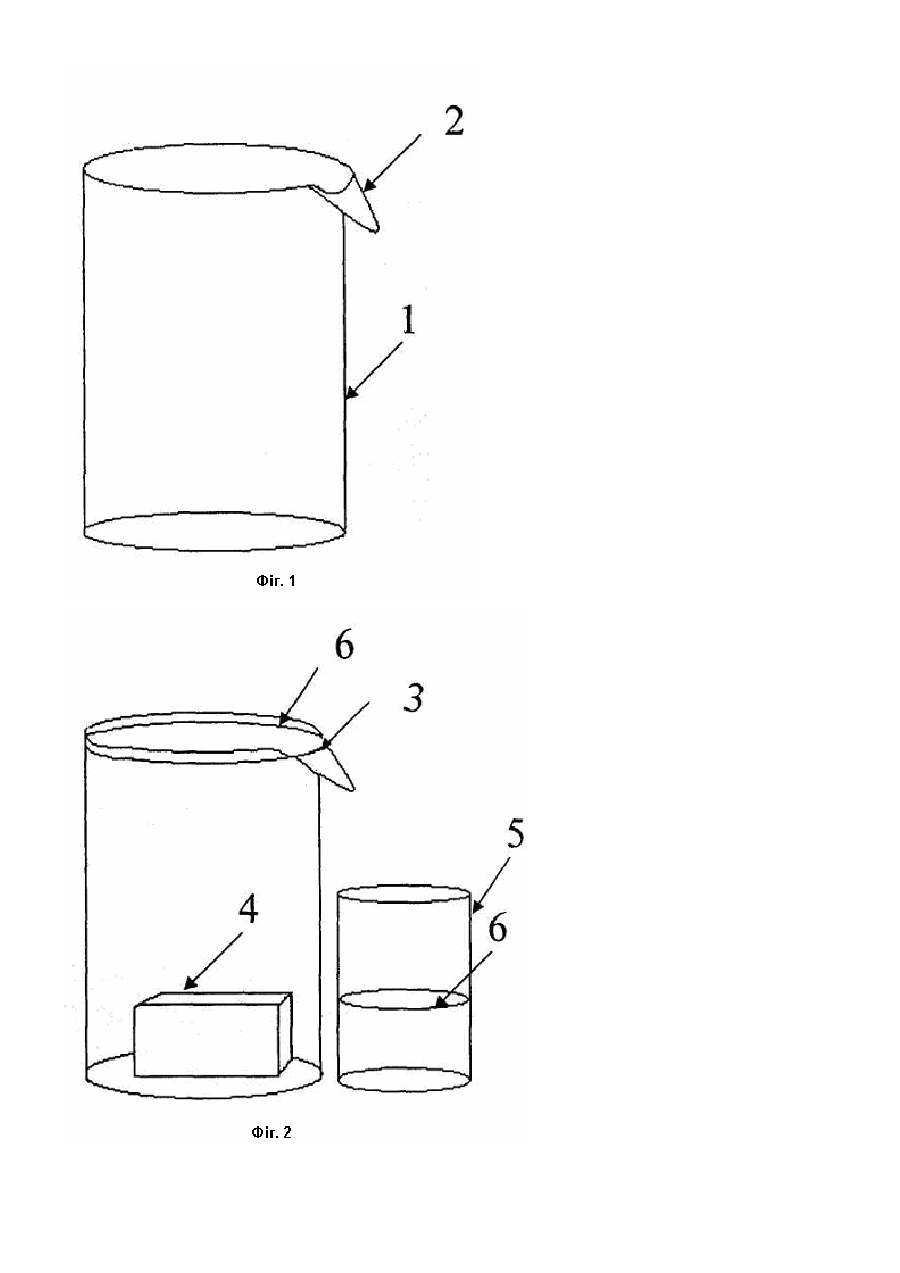

Корисна модель відноситься до шкіряної та хутрової промисловості, а саме до пристроїв визначення об’єму фізичних тіл та може бути використана для визначення кінетики поглинання води чи іншого розчинника або розчину та зміни об’єму шкіряного чи хутрового напівфабрикату. Відомий прилад для визначення об’ємного намокання за способом Кубелка виконаний у вигляді скляної посудини з шийкою [Данилкович А.Г. Практикум з хімії і технології шкіри та хутра: Навчальний посібник. -К.: Фенікс, 2006. - С.269]. Визначення намокання проводять у скляній посудині з шийкою, на якій нанесені поділки ціною 0,1мл. Цю посудину наповнюють до нульової позначки дистильованою водою при температурі 20±2°С. Зразок у формі круга діаметром 70мм, доведений до повітряно-сухого стану за нормальних умов і зважений з похибкою 0,01г, помішують у зазначену посудину, закривають її гумовою пробкою і перекидають так, щоб зразок омивався водою. Через певний інтервал часу посудину приводять у вихідну позицію, щоб вода перелилась у колбу, і визначають об’єм води за поділками шийки. Потім посудину знову перекидають і залишають на 2 і 24 години, після закінчення яких визначають об’єм води за поділками шийки посудини. Використовуючи даний прилад можна встановити також і швидкість поглинання води шкірою або шкіряною тканиною хутра. Зазначений пристрій не дає можливість визначити об’єм зразка шкіри чи шкіряної тканини хутра. Крім того він складний за конструкцією. Відомий також пристрій для визначення об’єму фізичних тіл, виконаний у вигляді склянки з відводом [ГОСТ 12730.1-78. Определение объема образцов бетона неправильной формы]. Пристрій має форму ємності довільної форми. В бокову стінку ємності впаяний відвід у вигляді трубки з внутрішнім діаметром 8-10мм із зігнутим кінцем, що призводить до повільного витікання води протягом 60-70сек. із трубки, після наповнення ємності, при цьому у відводі утворюється повітряна пробка, яка і затримує витікання води, а це призводить до виникнення значної похибки не забезпечує точного вимірювання об’єму фізичних тіл. В основу корисної моделі поставлена задача розробки такого пристрою для визначення об’єму фізичних тіл, в якому зміною форми виконання елементів та пристрою в цілому, забезпечувалась би можливість швидкого, об’єктивного і точного визначення об’єму фізичних тіл. Поставлена задача вирішується тим, що у пристрої для визначення об’єму фізичних тіл, виконаного у вигляді склянки з відводом, згідно з корисною моделлю, відвід розташований у верхній частині склянки безпосередньо від краю її стінки та виконаний у формі конусоподібного носика, відтягнутого вниз. Введення в заявлений пристрій конусоподібного носика забезпечує швидкий витік надлишку рідини (1015сек.) при занурюванні тіла у воду чи інший розчинник, який знаходиться у пристрою. На Фіг.1 зображено пристрій, його зовнішній вигляд, на Фіг.2 - пристрій зі зразком фізичного тіла та склянкою з рідиною. Пристрій для визначення об’єму тіл та швидкості поглинання ними рідин чи розчинів являє собою склянку 1 циліндричної форми ємністю 200-700мл, верхня частина якої виконана з відводом 2 у формі конусоподібного носика, відтягнутого вниз, який починається безпосередньо від краю стінки 3 склянки 1. В склянці 1 розташований зразок фізичного тіла 4, об’єм якого визначають. В склянку 5 зі склянки 1 попадає рідина 6. Пристрій працює наступним чином. В склянку 1 заливається рідина 6, до тих пір, поки вона не буде виливатися через відвід 2 у підставлену склянку 5. Після закінчення витікання рідини пристрій готовий до вимірювання об’єму фізичних тіл. Для цього під відвід 2 у формі конусоподібного носика, відтягнутого вниз, розміщують склянку 5 із встановленою вагою. Потім зразок 4 фізичного тіла вводять у склянку 1 з рідиною 6. Після закінчення витікання рідини, об’єм якої рівний об’єму фізичного тіла, склянку 5 з рідиною 6, яка витекла зі склянки 1, знову зважують. Об’єм фізичного тіла визначається діленням маси рідини, яка витекла з склянки 1, на густину рідини 6. Приклад 1. Зразок шкіри юфти масою 7,26г поміщали в склянку 1. Після виміру об’єму рідини, що витікає при знаходженні зразка шкіри в склянці, визначали за густиною рідини об’єм шкіри. Значення паралельних вимірів об’єму зразка становили 8, 74см3, 8,80см3, 8,58см3, 8,81см3. Приклад 2. Визначали об’єм зразка гумової пробки масою 32,01г, аналогічно прикладу 1. Значення паралельних вимірів об’єму зразка становили 27,08см3, 26,97см3, 27,08см3, 27,05см3 і 27,06см3. Таким чином заявлений пристрій забезпечує можливість швидкого, об’єктивного і точного визначення об’єму фізичних тіл будь-якої форми.
