Пароежекторна холодильна установка

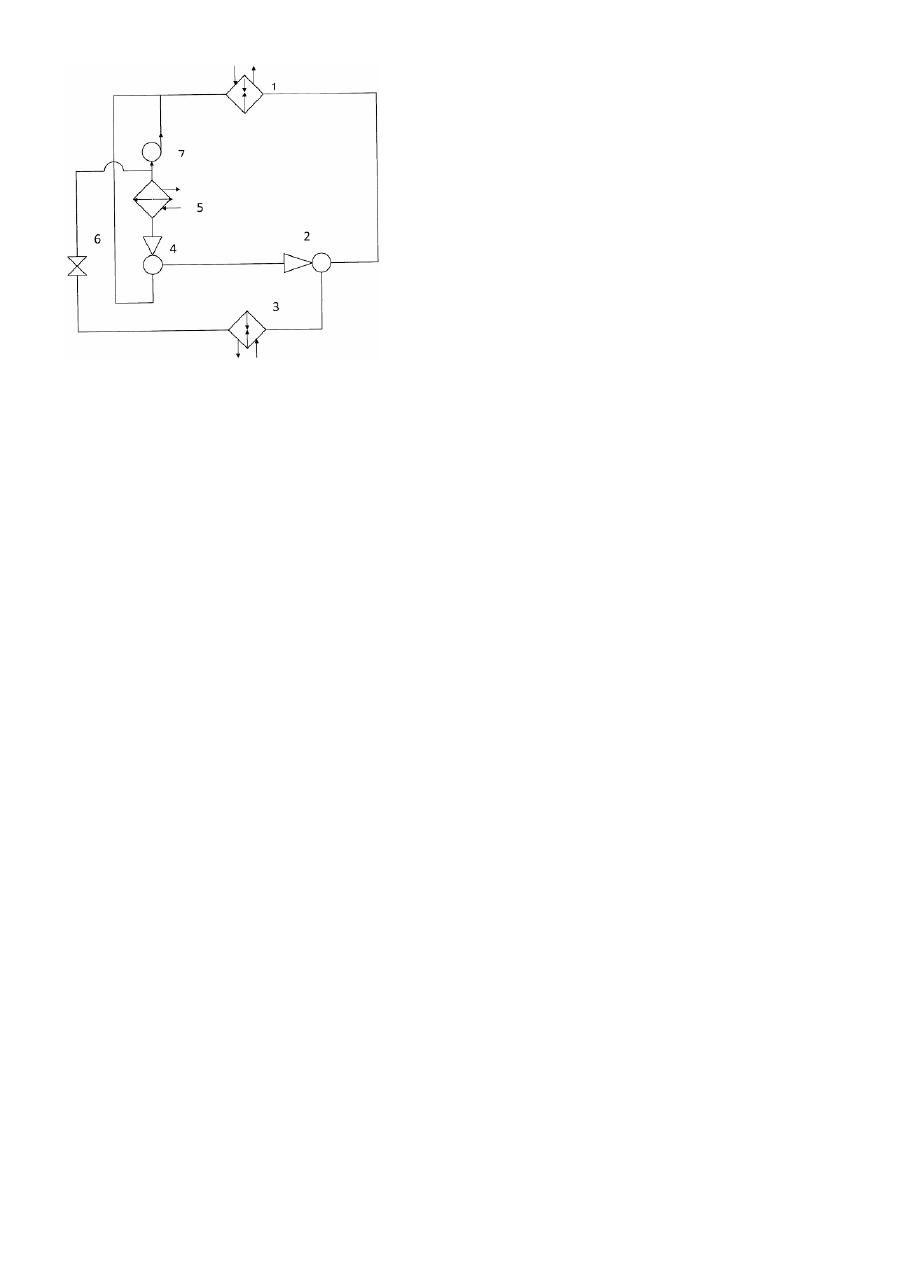

Корисна модель відноситься до холодильної техніки, а саме до пароежекторних холодильних установок і може бути використана в установках кондиціонування повітря. Відома пароежекторна холодильна установка [Захаров Ю.В. Судовые установки кондиционирования воздуха и холодильные машины. Л., «Судостроение», 1979, с.583.], що містить генератор робочої пари, що подається в ежектор для підсосу пари з випарника, конденсатор суміші, що виходить з ежектора, насос, що нагнітає частину сконденсованого холодильного агента в генератор, дросельний вентиль, для того, щоб дроселювати частину конденсату, що залишився, до тиску випару і повернення його у випарник, випарник. Недоліком цієї установки є те, що в конденсатор поступає не лише пара з випарника, але і пара з парогенератора, що приводить до великого теплового навантаження на конденсатор. Найбільш близькою по сукупності ознак до установки, що заявляється, є пароежекторна холодильна установка [Авторское свидетельство СССР №1011958, F25В1/06, 1982.], що містить замкнутий контур холодильного агенту, в якому послідовно встановлені парогенератор, ежектор і конденсатор з паровою порожниною. Ця установка відрізняється тим, що з метою інтенсифікації теплообміну в конденсаторі, установка містить другий паровий ежектор, включений в контур паралельно першому ежектору. Причому приймальна камера другого ежектора сполучена з паровою порожниною конденсатора. Ця установка працює таким чином: пари холодильного агента високого тиску, що утворилися в парогенераторі за рахунок підведення теплоти, поступають в два паралельно встановлені ежектора. У першому ежекторі, за рахунок кінетичної енергії розширення пари всмоктується холодильний агент з випарника. Суміш обох потоків прямує в конденсатор, де відбувається фазовий перехід частини холодильного агента з пари в рідину. Після конденсатора частка рідкого холодильного агента через дросельний вентиль дроселюється до тиску випару і повертається у випарник. Інша частка нагнітається насосом в парогенератор. Другий ежектор сполучений з паровою камерою конденсатора, з якої всмоктується пароподібний холодильний агент. Після цього змішана пара подається на вхід в конденсатор. Недоліком цієї установки є те, що для всмоктування пари з конденсатора витрачається пара з парогенератора, яку також необхідно конденсувати разом з раніше відсмоктаною парою з конденсатора , що не зменшує теплове навантаження на конденсатор. В основу корисної моделі поставлено завдання розробки пароежекторної холодильної установки, в якій за рахунок рідинного ежектора, встановленого після парового ежектора забезпечується зменшення теплового навантаження на конденсатор, що дозволяє зменшити масу і габарити конденсатора. Для вирішення поставленого завдання в пароежекторній холодильній установці, що містить парогенератор, вихід якого послідовно сполучений з входом робочого потоку парового ежектора і конденсатором, вихід якого сполучений з насосом і через дросель з випарником і паровим ежектором, вихід насоса сполучений з парогенератором згідно з корисною моделлю між конденсатором і паровим ежектором встановлений рідинний ежектор, при цьому вхід робочого потоку рідинного ежектора сполучений з виходом насоса. Установка містить парогенератор 1, сполучений з входом для робочого потоку парового ежектора 2. Випарник 3 встановлений перед входом пасивного потоку в паровий ежектор. Вихід парового ежектора пов'язаний з входом пасивного потоку рідинного ежектора 4, вихід якого сполучений з конденсатором 5. Дросель 6 і насос 7 розміщені після конденсатора, дросель сполучений з випарником 3. Насос 7 пов'язаний з входом робочого потоку рідинного ежектора 4 і входом в парогенератор 1. Установка працює таким чином: Пари холодильного агента високого тиску, що утворюються в парогенераторі 1 за рахунок підведення теплоти, поступають в паровий ежектор 2, де за рахунок кінетичної енергії їх розширення всмоктується холодильний агент з випарника 3. Змішаний потік прямує в рідинний ежектор 4. Всмоктування суміші відбувається при розширенні рідини, що витікає з робочого сопла рідинного ежектора. Після рідинного ежектора потік прямує в конденсатор 5, де конденсується. Після конденсатора частина рідкого холодильного агента через дросельний вентиль 6 дроселюється до тиску випару і повертається у випарник. Інша частина після нагнітання насосом 7 ділиться на два потоки, один - для живлення парогенератора, другий - для створення робочого потоку рідинному ежектору. Живлення парогенератора може бути виконане одним насосом, а створення робочого потоку для рідинного ежектора - другим насосом. У пропонованій установці зменшується ступінь стиснення, що розвивається паровим ежектором за рахунок двухступеневого стиснення, т.ч. збільшується коефіцієнт ежекції парового ежектора і зменшується витрата робочої пари. Загальна кількість пари, яка поступає в конденсатор менше, ніж кількість пари, яка могла потрапити в конденсатор після парового ежектора одноступеневого стиснення. Таким чином, зменшення теплового навантаження конденсатора досягається зменшенням кількості пари, яку необхідно сконденсувати в конденсаторі. Економічна ефективність корисної моделі полягає в зменшенні маси і розмірів конденсатора, а також - в зменшенні витрат на відведення теплоти від конденсатора.
