Пристрій для очищення внутрішньої поверхні шлейфів свердловин підземних сховищ газу

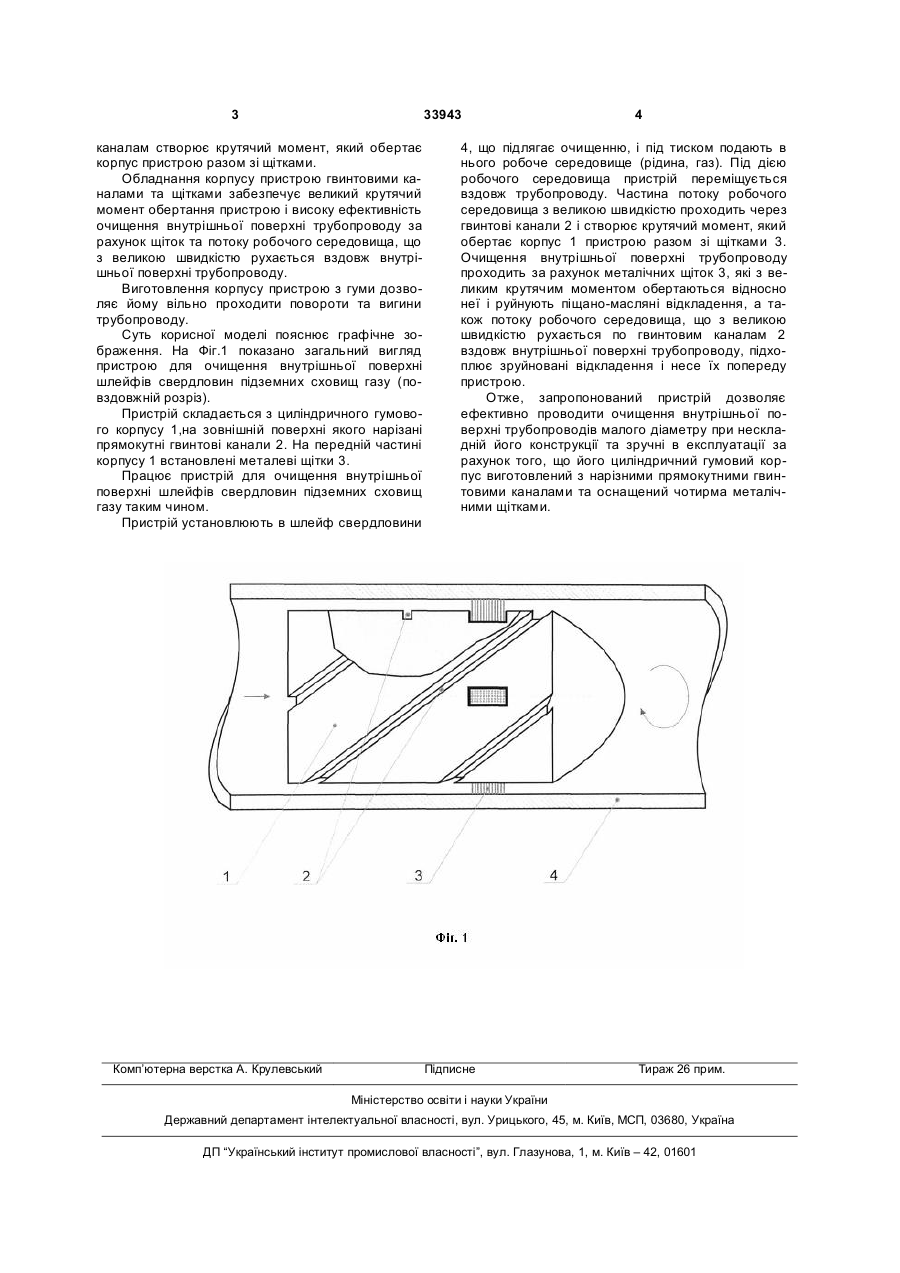

Пристрій для очищення внутрішньої поверхні шлейфів свердловин підземних сховищ газу, який містить циліндричний корпус та циліндричну щітку, який відрізняється тим, що циліндричний корпус пристрою виготовлений з гуми, на зовнішній поверхні якого нарізані прямокутні гвинтові канали, а на передній частині корпусу встановлені чотири металеві щітки. (19) (21) u200714860 (22) 27.12.2007 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) МАРЧУК ЯРОСЛАВ СЕМЕНОВИЧ, UA, КЛЮК БОГДАН ОЛЕКСІЙОВИЧ, UA, АНДРІЇШИН МИХАЙЛО ПЕТРОВИЧ, UA, РУДКО ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, ПЕТРИШАК ВАСИЛЬ СТЕПАНОВИЧ, UA, ВЕЧЕРІК РОМАН ЛЕОНІДОВИЧ, UA, ЮСЬКІВ РОМАН ВОЛОДИМИРОВИЧ, UA, ГОРДІЄНКО ОЛЕКСАНДР МИХАЙЛОВИЧ, UA, ДОРОШЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, UA, ВАЙСБЕРГ ВОЛОДИМИР ВІКТОРОВИЧ, UA, ГАВРИШ 3 33943 каналам створює крутячий момент, який обертає корпус пристрою разом зі щітками. Обладнання корпусу пристрою гвинтовими каналами та щітками забезпечує великий крутячий момент обертання пристрою і високу ефективність очищення внутрішньої поверхні трубопроводу за рахунок щіток та потоку робочого середовища, що з великою швидкістю рухається вздовж внутрішньої поверхні трубопроводу. Виготовлення корпусу пристрою з гуми дозволяє йому вільно проходити повороти та вигини трубопроводу. Суть корисної моделі пояснює графічне зображення. На Фіг.1 показано загальний вигляд пристрою для очищення внутрішньої поверхні шлейфів свердловин підземних сховищ газу (повздовжній розріз). Пристрій складається з циліндричного гумового корпусу 1,на зовнішній поверхні якого нарізані прямокутні гвинтові канали 2. На передній частині корпусу 1 встановлені металеві щітки 3. Працює пристрій для очищення внутрішньої поверхні шлейфів свердловин підземних сховищ газу таким чином. Пристрій установлюють в шлейф свердловини Комп’ютерна верстка А. Крулевський 4 4, що підлягає очищенню, і під тиском подають в нього робоче середовище (рідина, газ). Під дією робочого середовища пристрій переміщується вздовж трубопроводу. Частина потоку робочого середовища з великою швидкістю проходить через гвинтові канали 2 і створює крутячий момент, який обертає корпус 1 пристрою разом зі щітками 3. Очищення внутрішньої поверхні трубопроводу проходить за рахунок металічних щіток 3, які з великим крутячим моментом обертаються відносно неї і руйнують піщано-масляні відкладення, а також потоку робочого середовища, що з великою швидкістю рухається по гвинтовим каналам 2 вздовж внутрішньої поверхні трубопроводу, підхоплює зруйновані відкладення і несе їх попереду пристрою. Отже, запропонований пристрій дозволяє ефективно проводити очищення внутрішньої поверхні трубопроводів малого діаметру при нескладній його конструкції та зручні в експлуатації за рахунок того, що його циліндричний гумовий корпус виготовлений з нарізними прямокутними гвинтовими каналами та оснащений чотирма металічними щітками. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
