Газодинамічний пристрій для очищення внутрішньої поверхні шлейфів свердловин підземних сховищ газу

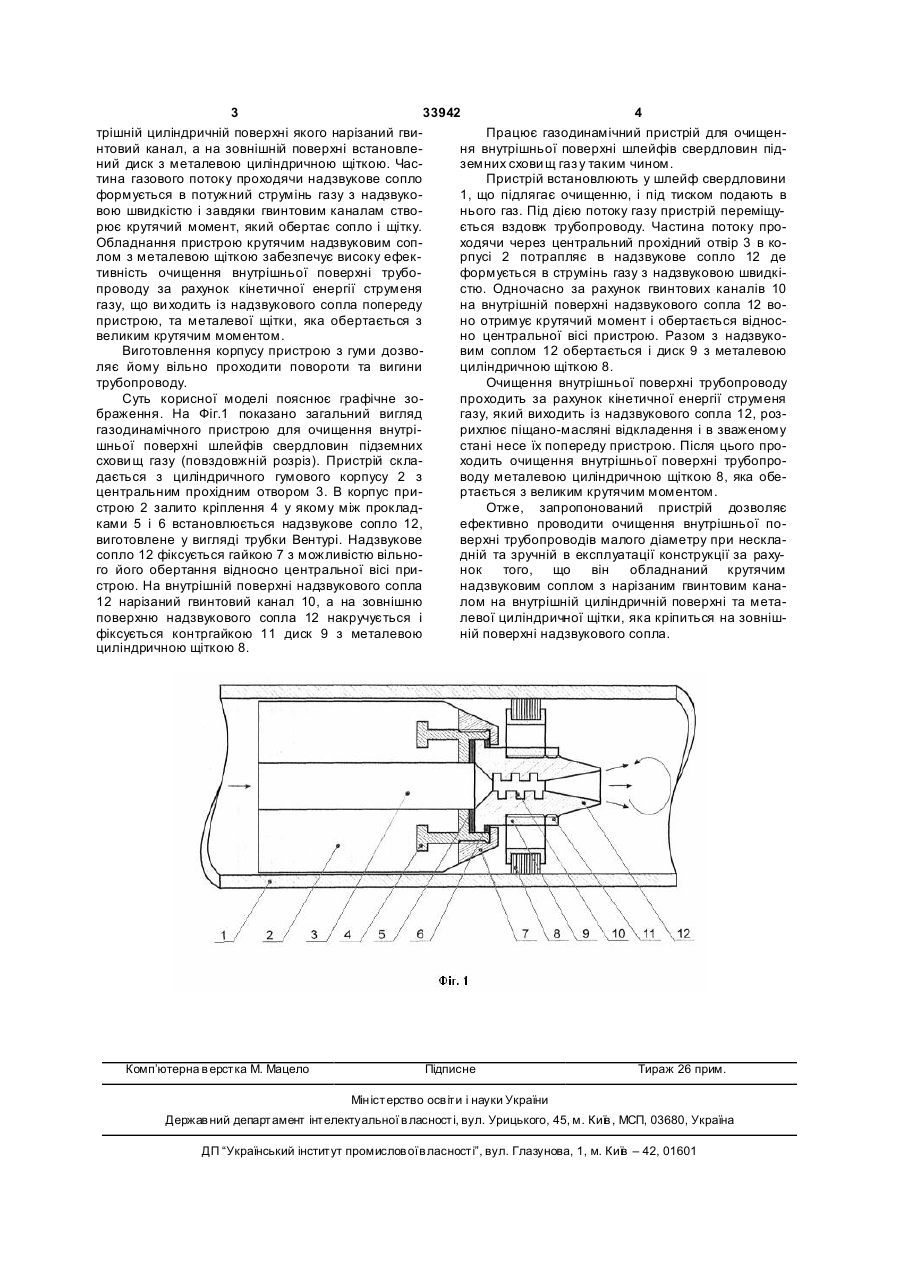

Газодинамічний пристрій для очищення внутрішньої поверхні шлейфів свердловин підземних схови щ газу, який містить гумовий корпус з центральним прохідним отвором та диск з металевою щіткою, який відрізняється тим, що він обладнаний крутильним надзвуковим соплом з нарізаним гвинтовим каналом на внутрішній циліндричній поверхні, а металева циліндрична щітка кріпиться на зовнішній поверхні надзвукового сопла. (19) (21) u200714858 (22) 27.12.2007 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) МАРЧУК ЯРОСЛАВ СЕМЕНОВИЧ, UA, КЛЮК БОГДАН ОЛЕКСІЙОВИЧ, UA, АНДРІЇШИН МИХАЙЛО ПЕТРОВИЧ, UA, РУДКО ВОЛОДИ МИР ВАСИЛЬОВИЧ, UA, ПЕТРИШАК ВАСИЛЬ СТЕПАНОВИЧ, UA, ВЕЧЕРИК РОМАН ЛЕОНІДОВИЧ, UA, ЮСЬКІВ РОМАН МИКОЛАЙОВИЧ, U A, ГОРДІЄНКО ОЛЕКСАНДР МИ ХАЙЛОВИЧ, UA, ДОРОШЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, U A, ВАЙСБЕРГ ВОЛОДИМИР ВІКТОРОВИЧ, U A 3 33942 4 трішній циліндричній поверхні якого нарізаний гвиПрацює газодинамічний пристрій для очищеннтовий канал, а на зовнішній поверхні встановленя внутрішньої поверхні шлейфів свердловин підний диск з металевою циліндричною щіткою. Часземних схови щ газ у таким чином. тина газового потоку проходячи надзвукове сопло Пристрій встановлюють у шлейф свердловини формується в потужний струмінь газу з надзвуко1, що підлягає очищенню, і під тиском подають в вою швидкістю і завдяки гвинтовим каналам ствонього газ. Під дією потоку газу пристрій переміщурює крутячий момент, який обертає сопло і щітку. ється вздовж трубопроводу. Частина потоку проОбладнання пристрою крутячим надзвуковим сопходячи через центральний прохідний отвір 3 в колом з металевою щіткою забезпечує високу ефекрпусі 2 потрапляє в надзвукове сопло 12 де тивність очищення внутрішньої поверхні трубоформується в струмінь газу з надзвуковою швидкіпроводу за рахунок кінетичної енергії струменя стю. Одночасно за рахунок гвинтових каналів 10 газу, що ви ходить із надзвукового сопла попереду на внутрішній поверхні надзвукового сопла 12 вопристрою, та металевої щітки, яка обертається з но отримує крутячий момент і обертається відносвеликим крутячим моментом. но центральної вісі пристрою. Разом з надзвукоВиготовлення корпусу пристрою з гуми дозвовим соплом 12 обертається і диск 9 з металевою ляє йому вільно проходити повороти та вигини циліндричною щіткою 8. трубопроводу. Очищення внутрішньої поверхні трубопроводу Суть корисної моделі пояснює графічне зопроходить за рахунок кінетичної енергії струменя браження. На Фіг.1 показано загальний вигляд газу, який виходить із надзвукового сопла 12, розгазодинамічного пристрою для очищення внутрірихлює піщано-масляні відкладення і в зваженому шньої поверхні шлейфів свердловин підземних стані несе їх попереду пристрою. Після цього просхови щ газу (повздовжній розріз). Пристрій склаходить очищення внутрішньої поверхні трубопродається з циліндричного гумового корпусу 2 з воду металевою циліндричною щіткою 8, яка обецентральним прохідним отвором 3. В корпус приртається з великим крутячим моментом. строю 2 залито кріплення 4 у якому між прокладОтже, запропонований пристрій дозволяє ками 5 і 6 встановлюється надзвукове сопло 12, ефективно проводити очищення внутрішньої повиготовлене у вигляді трубки Вентурі. Надзвукове верхні трубопроводів малого діаметру при нескласопло 12 фіксується гайкою 7 з можливістю вільнодній та зручній в експлуатації конструкції за рахуго його обертання відносно центральної вісі принок того, що він обладнаний крутячим строю. На внутрішній поверхні надзвукового сопла надзвуковим соплом з нарізаним гвинтовим кана12 нарізаний гвинтовий канал 10, а на зовнішню лом на внутрішній циліндричній поверхні та метаповерхню надзвукового сопла 12 накручується і левої циліндричної щітки, яка кріпиться на зовнішфіксується контргайкою 11 диск 9 з металевою ній поверхні надзвукового сопла. циліндричною щіткою 8. Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
