Спосіб охолодження зливків титанового шлаку

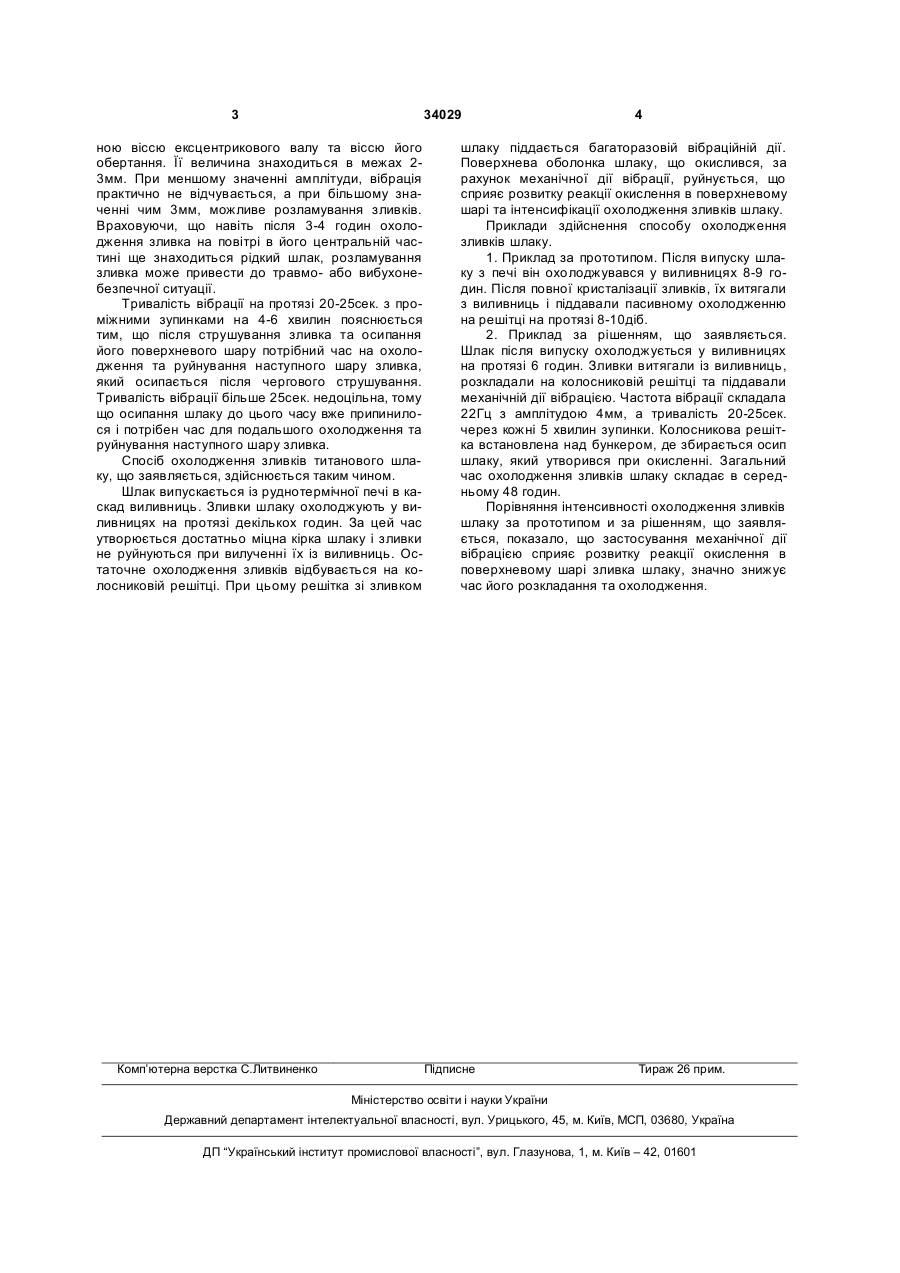

Спосіб охолодження зливків титанового шлаку, що включає попереднє охолодження затверділого зливка у виливниці та остаточне охолодження на колосниковій решітці з довільним видаленням осипу шлаку, що утворився при окисленні, який відрізняється тим, що зливок піддається багаторазовій вібраційній динамічній дії, причому частота вібрації 22-23Гц, амплітуда коливань 2-3мм, а тривалість 20-25сек через кожних 46 хвилин зупинки. (19) (21) u200802074 (22) 18.02.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ГУР'ЯНОВА ТЕТЯНА ПЕТРІВНА, UA, РЯБЧИКОВА НІНА ФЕДОРІВНА, UA, ПОПЛАВСЬКИЙ ЮРІЙ ВЛАДИСЛАВОВИЧ, UA, ПАРФЕНЮК ІГОР ГЕОРГІЄВИЧ, UA, КРИВОРУЧКО ВОЛОДИМИР ВІКТОРОВИЧ, UA, ПОПЛАВСЬКА ВАЛЕНТИНА ІВАНІВНА, UA, ЛИСЕНКО ВАЛЕРІЙ ГЕРМАНОВИЧ, UA (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНИЙ ІНСТИТУТ ТИТАНУ, UA 3 34029 ною віссю ексцентрикового валу та віссю його обертання. Її величина знаходиться в межах 23мм. При меншому значенні амплітуди, вібрація практично не відчувається, а при більшому значенні чим 3мм, можливе розламування зливків. Враховуючи, що навіть після 3-4 годин охолодження зливка на повітрі в його центральній частині ще знаходиться рідкий шлак, розламування зливка може привести до травмо- або вибухонебезпечної ситуації. Тривалість вібрації на протязі 20-25сек. з проміжними зупинками на 4-6 хвилин пояснюється тим, що після струшування зливка та осипання його поверхневого шару потрібний час на охолодження та руйнування наступного шару зливка, який осипається після чергового струшування. Тривалість вібрації більше 25сек. недоцільна, тому що осипання шлаку до цього часу вже припинилося і потрібен час для подальшого охолодження та руйнування наступного шару зливка. Спосіб охолодження зливків титанового шлаку, що заявляється, здійснюється таким чином. Шлак випускається із руднотермічної печі в каскад виливниць. Зливки шлаку охолоджують у виливницях на протязі декількох годин. За цей час утворюється достатньо міцна кірка шлаку і зливки не руйнуються при вилученні їх із виливниць. Остаточне охолодження зливків відбувається на колосниковій решітці. При цьому решітка зі зливком Комп’ютерна верстка C.Литвиненко 4 шлаку піддається багаторазовій вібраційній дії. Поверхнева оболонка шлаку, що окислився, за рахунок механічної дії вібрації, руйнується, що сприяє розвитку реакції окислення в поверхневому шарі та інтенсифікації охолодження зливків шлаку. Приклади здійснення способу охолодження зливків шлаку. 1. Приклад за прототипом. Після випуску шлаку з печі він охолоджувався у виливницях 8-9 годин. Після повної кристалізації зливків, їх витягали з виливниць і піддавали пасивному охолодженню на решітці на протязі 8-10діб. 2. Приклад за рішенням, що заявляється. Шлак після випуску охолоджується у виливницях на протязі 6 годин. Зливки витягали із виливниць, розкладали на колосниковій решітці та піддавали механічній дії вібрацією. Частота вібрації складала 22Гц з амплітудою 4мм, а тривалість 20-25сек. через кожні 5 хвилин зупинки. Колосникова решітка встановлена над бункером, де збирається осип шлаку, який утворився при окисленні. Загальний час охолодження зливків шлаку складає в середньому 48 годин. Порівняння інтенсивності охолодження зливків шлаку за прототипом и за рішенням, що заявляється, показало, що застосування механічної дії вібрацією сприяє розвитку реакції окислення в поверхневому шарі зливка шлаку, значно знижує час його розкладання та охолодження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
