Реабілітаційний візок для інвалідів з порушеннями функції спинного мозку

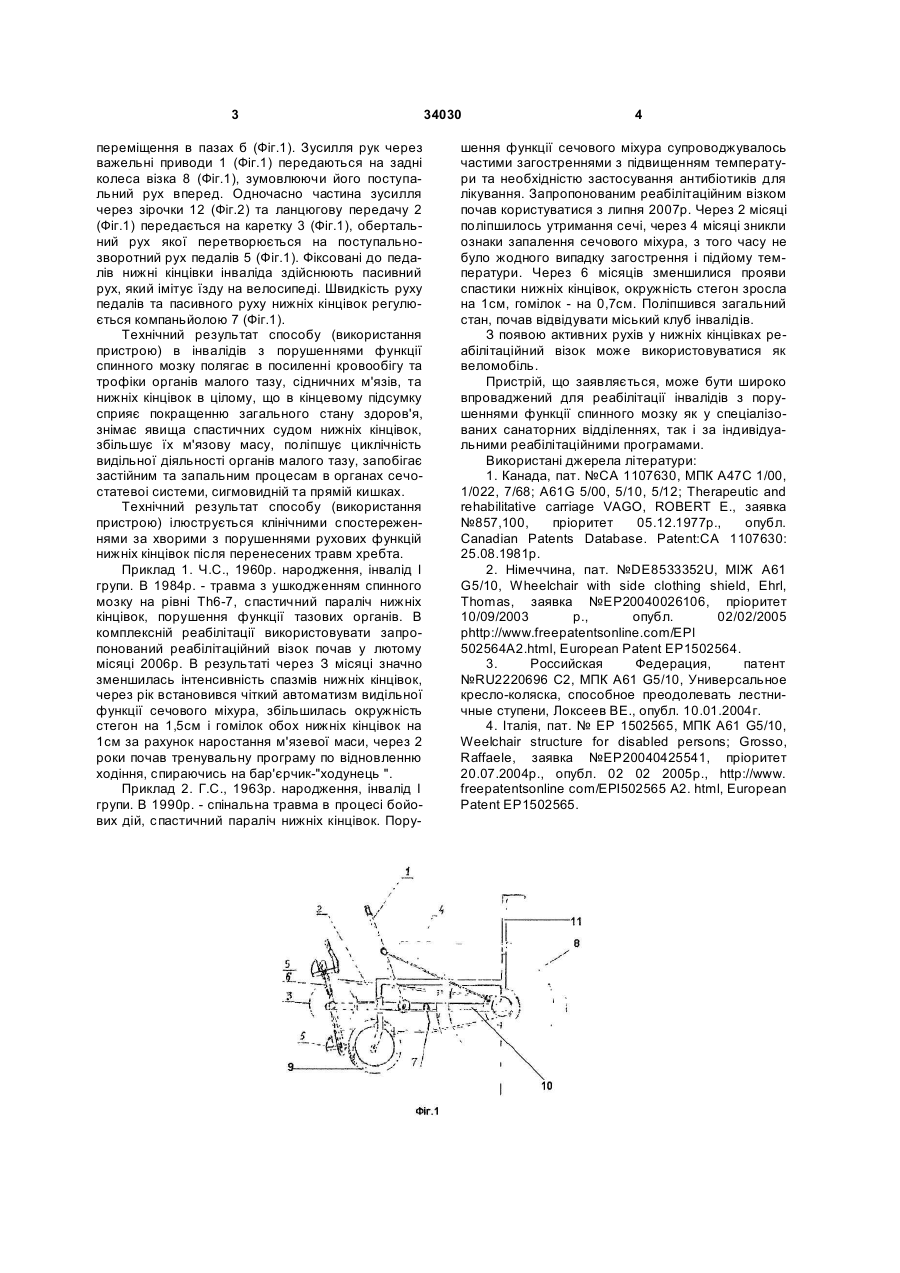

Реабілітаційний візок для інвалідів з порушеннями функції спинного мозку, який включає раму, сидіння, спинку, вісь, двоє передніх і двоє задніх 3 переміщення в пазах б (Фіг.1). Зусилля рук через важельні приводи 1 (Фіг.1) передаються на задні колеса візка 8 (Фіг.1), зумовлюючи його поступальний рух вперед. Одночасно частина зусилля через зірочки 12 (Фіг.2) та ланцюгову передачу 2 (Фіг.1) передається на каретку 3 (Фіг.1), обертальний рух якої перетворюється на поступальнозворотний рух педалів 5 (Фіг.1). Фіксовані до педалів нижні кінцівки інваліда здійснюють пасивний рух, який імітує їзду на велосипеді. Швидкість руху педалів та пасивного руху нижніх кінцівок регулюється компаньйолою 7 (Фіг.1). Технічний результат способу (використання пристрою) в інвалідів з порушеннями функції спинного мозку полягає в посиленні кровообігу та трофіки органів малого тазу, сідничних м'язів, та нижніх кінцівок в цілому, що в кінцевому підсумку сприяє покращенню загального стану здоров'я, знімає явища спастичних судом нижніх кінцівок, збільшує їх м'язову масу, поліпшує циклічність видільної діяльності органів малого тазу, запобігає застійним та запальним процесам в органах сечостатевоі системи, сигмовидній та прямій кишках. Технічний результат способу (використання пристрою) ілюструється клінічними спостереженнями за хворими з порушеннями рухових функцій нижніх кінцівок після перенесених травм хребта. Приклад 1. Ч.С., 1960р. народження, інвалід І групи. В 1984р. - травма з ушкодженням спинного мозку на рівні Тh6-7, спастичний параліч нижніх кінцівок, порушення функції тазових органів. В комплексній реабілітації використовувати запропонований реабілітаційний візок почав у лютому місяці 2006р. В результаті через З місяці значно зменшилась інтенсивність спазмів нижніх кінцівок, через рік встановився чіткий автоматизм видільної функції сечового міхура, збільшилась окружність стегон на 1,5см і гомілок обох нижніх кінцівок на 1см за рахунок наростання м'язевої маси, через 2 роки почав тренувальну програму по відновленню ходіння, спираючись на бар'єрчик-"ходунець ". Приклад 2. Г.С., 1963р. народження, інвалід І групи. В 1990р. - cпінальна травма в процесі бойових дій, спастичний параліч нижніх кінцівок. Пору 34030 4 шення функції сечового міхура супроводжувалось частими загостреннями з підвищенням температури та необхідністю застосування антибіотиків для лікування. Запропонованим реабілітаційним візком почав користуватися з липня 2007р. Через 2 місяці поліпшилось утримання сечі, через 4 місяці зникли ознаки запалення сечового міхура, з того часу не було жодного випадку загострення і підйому температури. Через 6 місяців зменшилися прояви спастики нижніх кінцівок, окружність стегон зросла на 1см, гомілок - на 0,7см. Поліпшився загальний стан, почав відвідувати міський клуб інвалідів. З появою активних рухів у нижніх кінцівках реабілітаційний візок може використовуватися як веломобіль. Пристрій, що заявляється, може бути широко впроваджений для реабілітації інвалідів з порушеннями функції спинного мозку як у спеціалізованих санаторних відділеннях, так і за індивідуальними реабілітаційними програмами. Використані джерела літератури: 1. Канада, пат. №СА 1107630, МПК А47С 1/00, 1/022, 7/68; A61G 5/00, 5/10, 5/12; Therapeutic and rehabilitative carriage VAGO, ROBERT E., заявка №857,100, пріоритет 05.12.1977p., опубл. Canadian Patents Database. Patent:CA 1107630: 25.08.1981p. 2. Німеччина, пат. №DE8533352U, МІЖ А61 G5/10, Wheelchair with side clothing shield, Ehrl, Thomas, заявка №EP20040026106, пріоритет 10/09/2003 p., опубл. 02/02/2005 phttp://www.freepatentsonline.com/EPl 502564A2.html, European Patent EP1502564. 3. Российская Федерация, патент №RU2220696 C2, МПК А61 G5/10, Универсальное кресло-коляска, способное преодолевать лестничные ступени, Локсеев BE., опубл. 10.01.2004г. 4. Італія, пат. № ЕР 1502565, МПК А61 G5/10, Weelchair structure for disabled persons; Grosso, Raffaele, заявка №EP20040425541, пріоритет 20.07.2004p., опубл. 02 02 2005р., http://www. freepatentsonline com/EPI502565 A2. html, European Patent EP1502565. 5 Комп’ютерна верстка Л. Купенко 34030 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
