Магнітокерований лазер
Текст

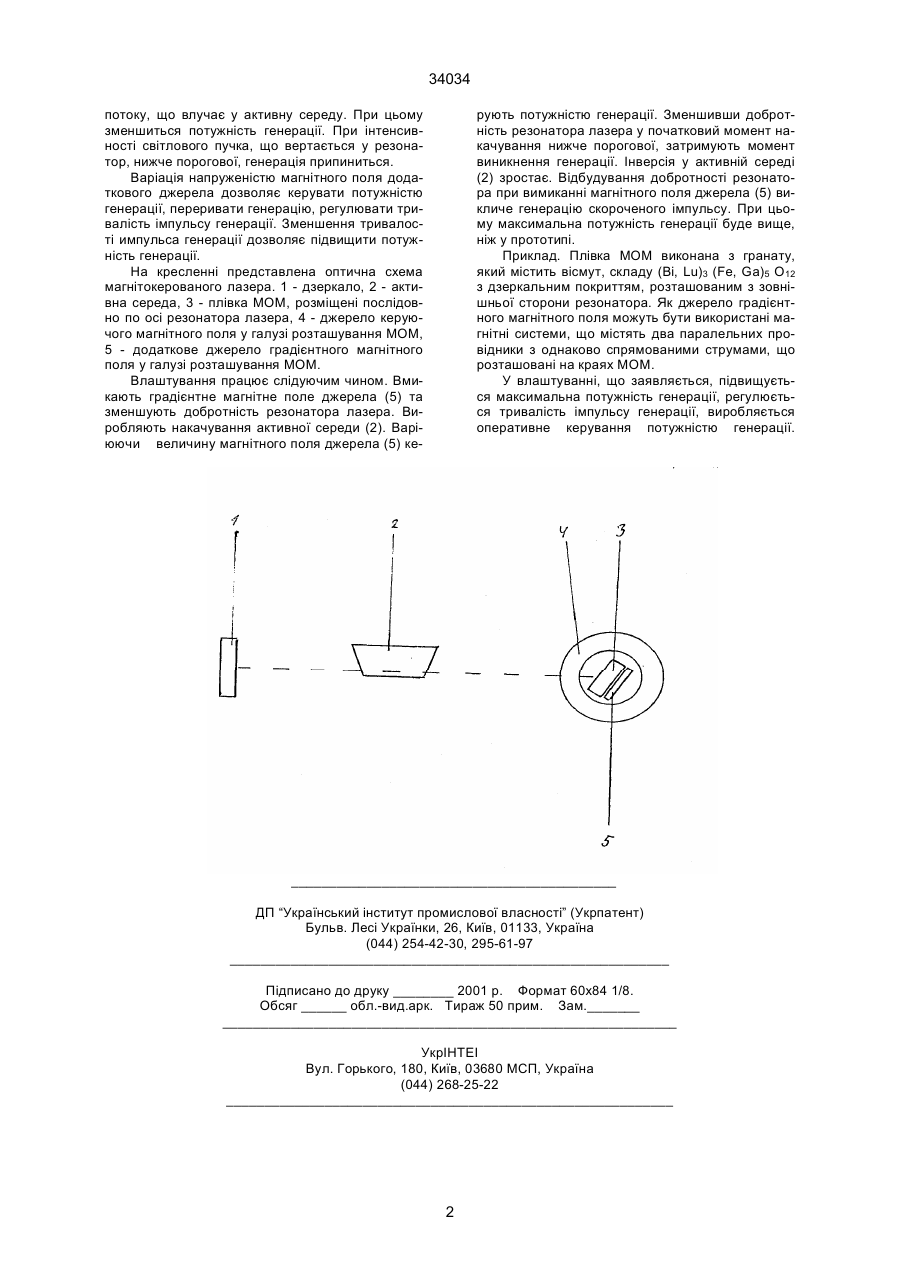

Магнітокерований лазер, який складається з плівки магнітооптичного матеріалу, активної середи, дзеркала, розташованих послідовно по оптич 34034 потоку, що влучає у активну середу. При цьому зменшиться потужність генерації. При інтенсивності світлового пучка, що вертається у резонатор, нижче порогової, генерація припиниться. Варіація напруженістю магнітного поля додаткового джерела дозволяє керувати потужністю генерації, переривати генерацію, регулювати тривалість імпульсу генерації. Зменшення тривалості импульса генерації дозволяє підвищити потужність генерації. На кресленні представлена оптична схема магнітокерованого лазера. 1 - дзеркало, 2 - активна середа, 3 - плівка МОМ, розміщені послідовно по осі резонатора лазера, 4 - джерело керуючого магнітного поля у галузі розташування MOM, 5 - додаткове джерело градієнтного магнітного поля у галузі розташування MОM. Влаштування працює слідуючим чином. Вмикають градієнтне магнітне поле джерела (5) та зменшують добротність резонатора лазера. Виробляють накачування активної середи (2). Варіюючи величину магнітного поля джерела (5) ке рують потужністю генерації. Зменшивши добротність резонатора лазера у початковий момент накачування нижче порогової, затримують момент виникнення генерації. Інверсія у активній середі (2) зростає. Відбудування добротності резонатора при вимиканні магнітного поля джерела (5) викличе генерацію скороченого імпульсу. При цьому максимальна потужність генерації буде вище, ніж у прототипі. Приклад. Плівка MOM виконана з гранату, який містить вісмут, складу (Ві, Lu)3 (Fe, Ga)5 О12 з дзеркальним покриттям, розташованим з зовнішньої сторони резонатора. Як джерело градієнтного магнітного поля можуть бути використані магнітні системи, що містять два паралельних провідники з однаково спрямованими струмами, що розташовані на краях MOM. У влаштуванні, що заявляється, підвищується максимальна потужність генерації, регулюється тривалість імпульсу генерації, виробляється оперативне керування потужністю генерації. ___________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюVilesov Yurii Fedotovych
Автори російськоюВилесов Юрий Федотович
МПК / Мітки
МПК: H01S 3/09
Мітки: лазер, магнітокерований
