Ємнісний датчик рівня
Формула / Реферат
Ємнісний датчик рівня, що містить електроди, які розташовані в ізоляційному шарі й утворюють паралельно з'єднані конденсатори, який відрізняється тим, що ізоляційний шар виконаний у вигляді циліндричного зубчатого профілю, а електроди нанесені на зовнішні грані зубів, причому зуби розташовані на внутрішній поверхні профілю, а відстань між електродами є сталою по всій висоті зубів.
Текст

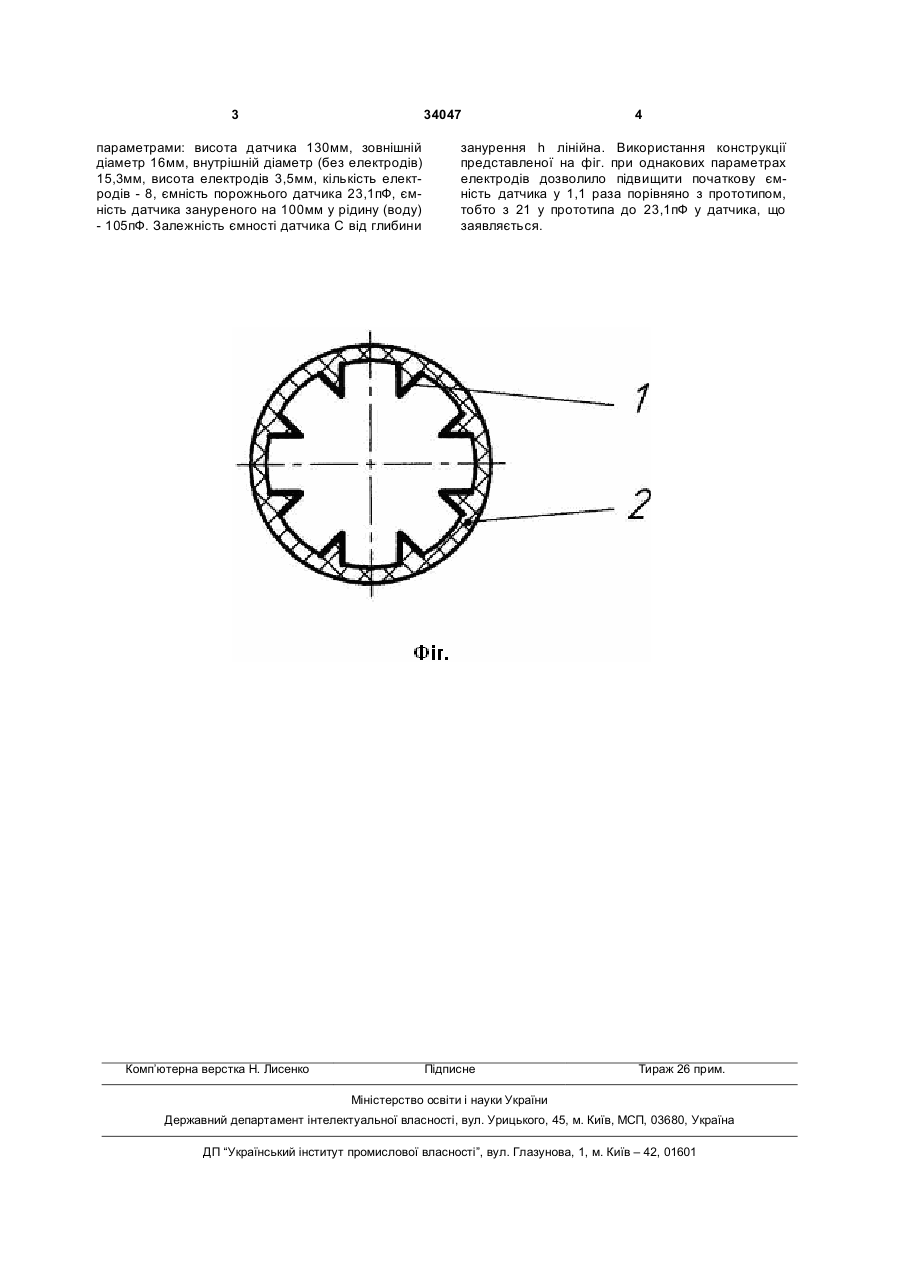

Ємнісний датчик рівня, що містить електроди, які розташовані в ізоляційному шарі й утворюють 3 34047 параметрами: висота датчика 130мм, зовнішній діаметр 16мм, внутрішній діаметр (без електродів) 15,3мм, висота електродів 3,5мм, кількість електродів - 8, ємність порожнього датчика 23,1пФ, ємність датчика зануреного на 100мм у рідину (воду) - 105пФ. Залежність ємності датчика С від глибини Комп’ютерна верстка Н. Лисенко 4 занурення h лінійна. Використання конструкції представленої на фіг. при однакових параметрах електродів дозволило підвищити початкову ємність датчика у 1,1 раза порівняно з прототипом, тобто з 21 у прототипа до 23,1пФ у датчика, що заявляється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCapacitor level indicator
Автори англійськоюBazilo Kostiantyn Viktorovych
Назва патенту російськоюЕмкостный датчик уровня
Автори російськоюБазило Константин Викторович
МПК / Мітки
МПК: G01F 23/24
Мітки: ємнісний, рівня, датчик
