Електромагнітний пульсатор попарної дії для доїльного апарата
Номер патенту: 34048
Опубліковано: 25.07.2008
Автори: Дмитрів Ігор Васильович, Ткачишин Роман Стефанович, Дмитрів Василь Тарасович, Ткачишина Ольга Богданівна
Формула / Реферат
Електромагнітний пульсатор попарної дії доїльного апарата, що містить електромагніти, корпус, якорі-клапани, який відрізняється тим, що якорі-клапани розміщені в керуючих камерах з перепускними отворами відповідного діаметра d і забезпечують керування мембраною в керованих камерах, де привід клапанів здійснюється через штоки, які приводяться в рух мембраною.
Текст

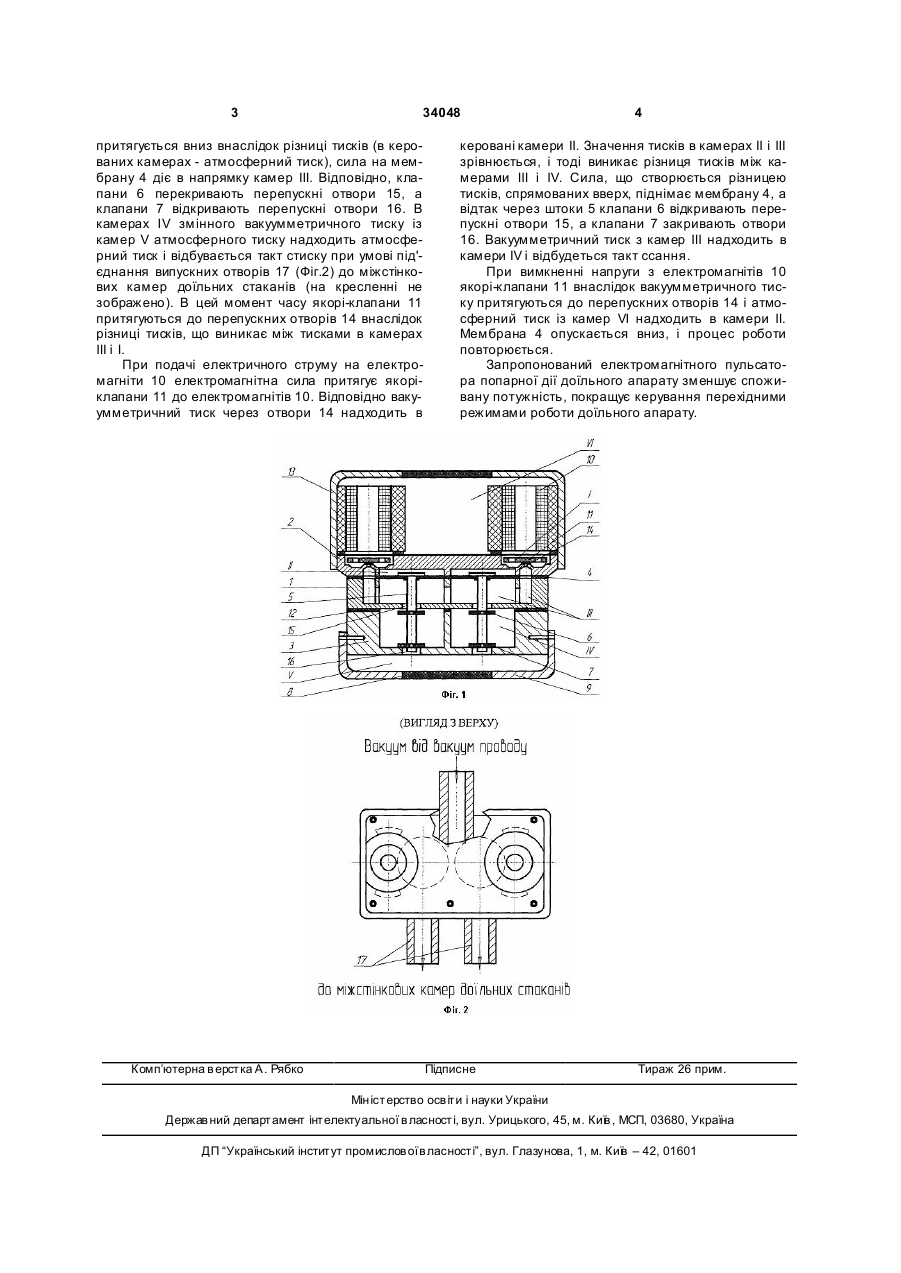

Електромагнітний пульсатор попарної дії доїльного апарата, що містить електромагніти, корпус, якорі-клапани, який відрізняється тим, що якорі-клапани розміщені в керуючих камерах з перепускними отворами відповідного діаметра d і забезпечують керування мембраною в керованих камерах, де привід клапанів здійснюється через штоки, які приводяться в рух мембраною. (19) (21) u200802449 (22) 25.02.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ДМИТРІВ ВАСИЛЬ ТАРАСОВИЧ, U A, ТКАЧИШИН РОМАН СТЕФАНОВИЧ, U A, ТКАЧИШИНА ОЛЬГА БОГДАНІВН А, U A, ДМИТРІВ ІГОР ВАСИЛЬОВИЧ, UA (73) ДМИТРІВ ВАСИЛЬ ТАРАСОВИЧ, UA 3 34048 притягується вниз внаслідок різниці тисків (в керованих камерах - атмосферний тиск), сила на мембрану 4 діє в напрямку камер ІІІ. Відповідно, клапани 6 перекривають перепускні отвори 15, а клапани 7 відкривають перепускні отвори 16. В камерах IV змінного вакуумметричного тиску із камер V атмосферного тиску надходить атмосферний тиск і відбувається такт стиску при умові під'єднання випускних отворів 17 (Фіг.2) до міжстінкових камер доїльних стаканів (на кресленні не зображено). В цей момент часу якорі-клапани 11 притягуються до перепускних отворів 14 внаслідок різниці тисків, що виникає між тисками в камерах III і І. При подачі електричного струму на електромагніти 10 електромагнітна сила притягує якоріклапани 11 до електромагнітів 10. Відповідно вакуумметричний тиск через отвори 14 надходить в Комп’ютерна в ерстка А. Рябко 4 керовані камери II. Значення тисків в камерах II і ІІІ зрівнюється, і тоді виникає різниця тисків між камерами III і IV. Сила, що створюється різницею тисків, спрямованих вверх, піднімає мембрану 4, а відтак через штоки 5 клапани 6 відкривають перепускні отвори 15, а клапани 7 закривають отвори 16. Вакуумметричний тиск з камер III надходить в камери IV і відбудеться такт ссання. При вимкненні напруги з електромагнітів 10 якорі-клапани 11 внаслідок вакуумметричного тиску притягуються до перепускних отворів 14 і атмосферний тиск із камер VI надходить в камери II. Мембрана 4 опускається вниз, і процес роботи повторюється. Запропонований електромагнітного пульсатора попарної дії доїльного апарату зменшує споживану потужність, покращує керування перехідними режимами роботи доїльного апарату. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic pulser of pairwise action for milking unit
Автори англійськоюDmytriv Vasyl Tarasovych, Tkachyshyn Roman Stefanovych, Tkachyshyna Olha Bohdanivna, Dmytriv Ihor Vasyliovych
Назва патенту російськоюЭлектромагнитный пульсатор попарного действия для доильного аппарата
Автори російськоюДмитрив Василий Тарасович, Ткачишин Роман Стефанович, Ткачишина Ольга Богдановна, Дмитрив Игорь Васильевич
МПК / Мітки
МПК: A01J 5/007
Мітки: дії, електромагнітний, попарно, пульсатор, доїльного, апарата
