Ємнісний датчик рівня
Номер патенту: 32736
Опубліковано: 26.05.2008
Автори: Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
Ємнісний датчик рівня, що містить електроди, які розташовані в ізоляційному шарі й утворюють паралельно з'єднані конденсатори, який відрізняється тим, що ізоляційний шар виконаний у вигляді циліндричної труби, а електроди розташовані на внутрішній поверхні труби перпендикулярно дотичним до циліндричної труби у точках дотику.
Текст

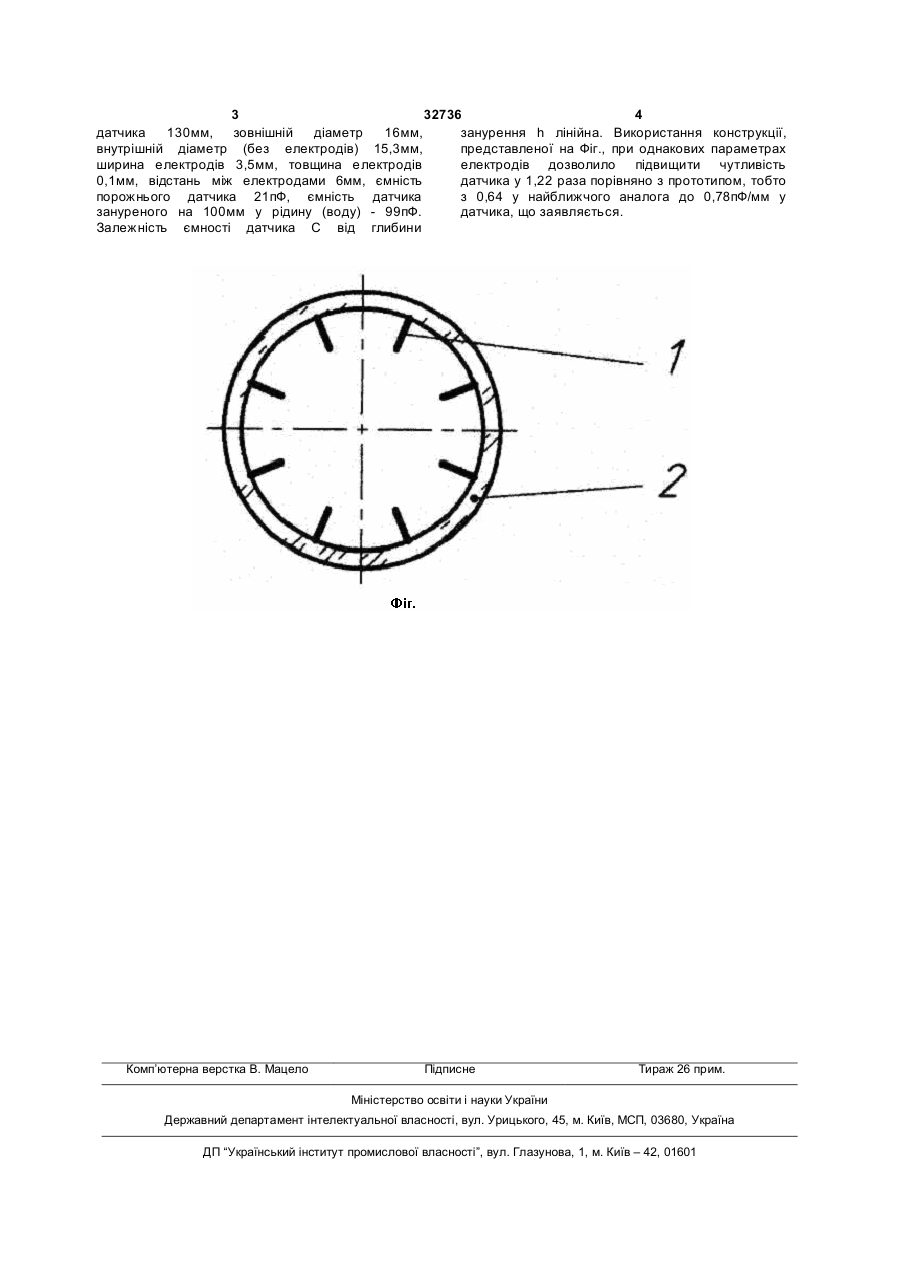

Ємнісний датчик рівня, що містить електроди, які розташовані в ізоляційному шарі й утворюють паралельно з'єднані конденсатори, який відрізняється тим, що ізоляційний шар виконаний у вигляді циліндричної труби, а електроди розташовані на внутрішній поверхні труби перпендикулярно дотичним до циліндричної труби у точках дотику. (19) (21) u200800976 (22) 28.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, UA, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, UA (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, UA 3 32736 4 датчика 130мм, зовнішній діаметр 16мм, занурення h лінійна. Використання конструкції, внутрішній діаметр (без електродів) 15,3мм, представленої на Фіг., при однакових параметрах ширина електродів 3,5мм, товщина електродів електродів дозволило підвищити чутливість 0,1мм, відстань між електродами 6мм, ємність датчика у 1,22 раза порівняно з прототипом, тобто порожнього датчика 21пФ, ємність датчика з 0,64 у найближчого аналога до 0,78пФ/мм у зануреного на 100мм у рідину (воду) - 99пФ. датчика, що заявляється. Залежність ємності датчика С від глибини Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCapacitor indicator of level
Автори англійськоюSharapov Valeriy Mykhaylovych, Bazilo Kostiantyn Viktorovych
Назва патенту російськоюЕмкостный датчик уровня
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович
МПК / Мітки
МПК: G01F 23/24
Мітки: датчик, ємнісний, рівня
