Пристрій для передачі дистанційно синхронних лінійних і кутових переміщень

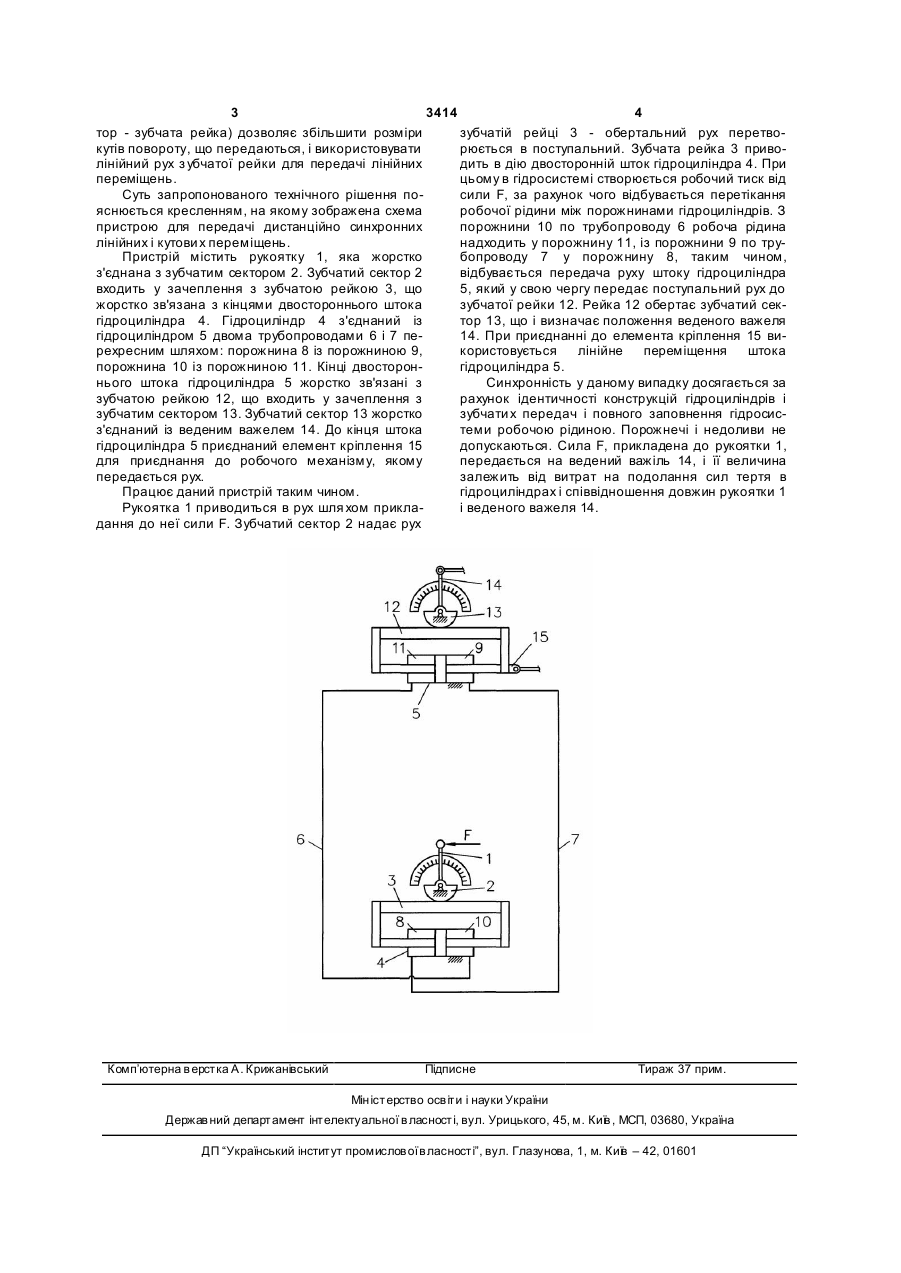

Пристрій для передачі дистанційно синхронних лінійних і кутови х переміщень, що містить 3 3414 4 тор - зубчата рейка) дозволяє збільшити розміри зубчатій рейці 3 - обертальний рух перетвокутів повороту, що передаються, і використовувати рюється в поступальний. Зубчата рейка 3 приволінійний рух з убчатої рейки для передачі лінійних дить в дію двосторонній шток гідроциліндра 4. При переміщень. цьому в гідросистемі створюється робочий тиск від Суть запропонованого технічного рішення посили F, за рахунок чого відбувається перетікання яснюється кресленням, на якому зображена схема робочої рідини між порожнинами гідроциліндрів. З пристрою для передачі дистанційно синхронних порожнини 10 по трубопроводу 6 робоча рідина лінійних і кутови х переміщень. надходить у порожнину 11, із порожнини 9 по труПристрій містить рукоятку 1, яка жорстко бопроводу 7 у порожнину 8, таким чином, з'єднана з зубчатим сектором 2. Зубчатий сектор 2 відбувається передача руху штоку гідроциліндра входить у зачеплення з зубчатою рейкою 3, що 5, який у свою чергу передає поступальний рух до жорстко зв'язана з кінцями двостороннього штока зубчатої рейки 12. Рейка 12 обертає зубчатий секгідроциліндра 4. Гідроциліндр 4 з'єднаний із тор 13, що і визначає положення веденого важеля гідроциліндром 5 двома трубопроводами 6 і 7 пе14. При приєднанні до елемента кріплення 15 вирехресним шляхом: порожнина 8 із порожниною 9, користовується лінійне переміщення штока порожнина 10 із порожниною 11. Кінці двосторонгідроциліндра 5. нього штока гідроциліндра 5 жорстко зв'язані з Синхронність у даному випадку досягається за зубчатою рейкою 12, що входить у зачеплення з рахунок ідентичності конструкцій гідроциліндрів і зубчатим сектором 13. Зубчатий сектор 13 жорстко зубчати х передач і повного заповнення гідросисз'єднаний із веденим важелем 14. До кінця штока теми робочою рідиною. Порожнечі і недоливи не гідроциліндра 5 приєднаний елемент кріплення 15 допускаються. Сила F, прикладена до рукоятки 1, для приєднання до робочого механізму, якому передається на ведений важіль 14, і її величина передається рух. залежить від витрат на подолання сил тертя в Працює даний пристрій таким чином. гідроциліндрах і співвідношення довжин рукоятки 1 Рукоятка 1 приводиться в рух шля хом приклаі веденого важеля 14. дання до неї сили F. Зубчатий сектор 2 надає рух Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
