Пристрій для калібровки вимірювача лінійних переміщень
Номер патенту: 358
Опубліковано: 30.04.1993
Автори: Росліков Олександр Фірсович, Метельов Леонід Дмитрович, Літовка Лідія Михайлівна, Цибулько Вадим Йосипович, Меншиков Сергій Миколайович
Формула / Реферат
Формула изобретения
Устройство для калибровки измерителя линейных перемещений по авт. св. №1580152, отличающееся тем, что, с целью расширения области применения за счет обеспечения калибровки на нем измерителей виброперемещений, оно снабжено последовательно соединенными катушкой индуктивности, переменным резистором и электронным ключом, последовательно соединенными генератором периодического сигнала и формирователя импульсов, выход которого подключен к управляющему входу электронного ключа, а катушка индуктивности установлена на узле крепления соосно оси этого узла.
Текст

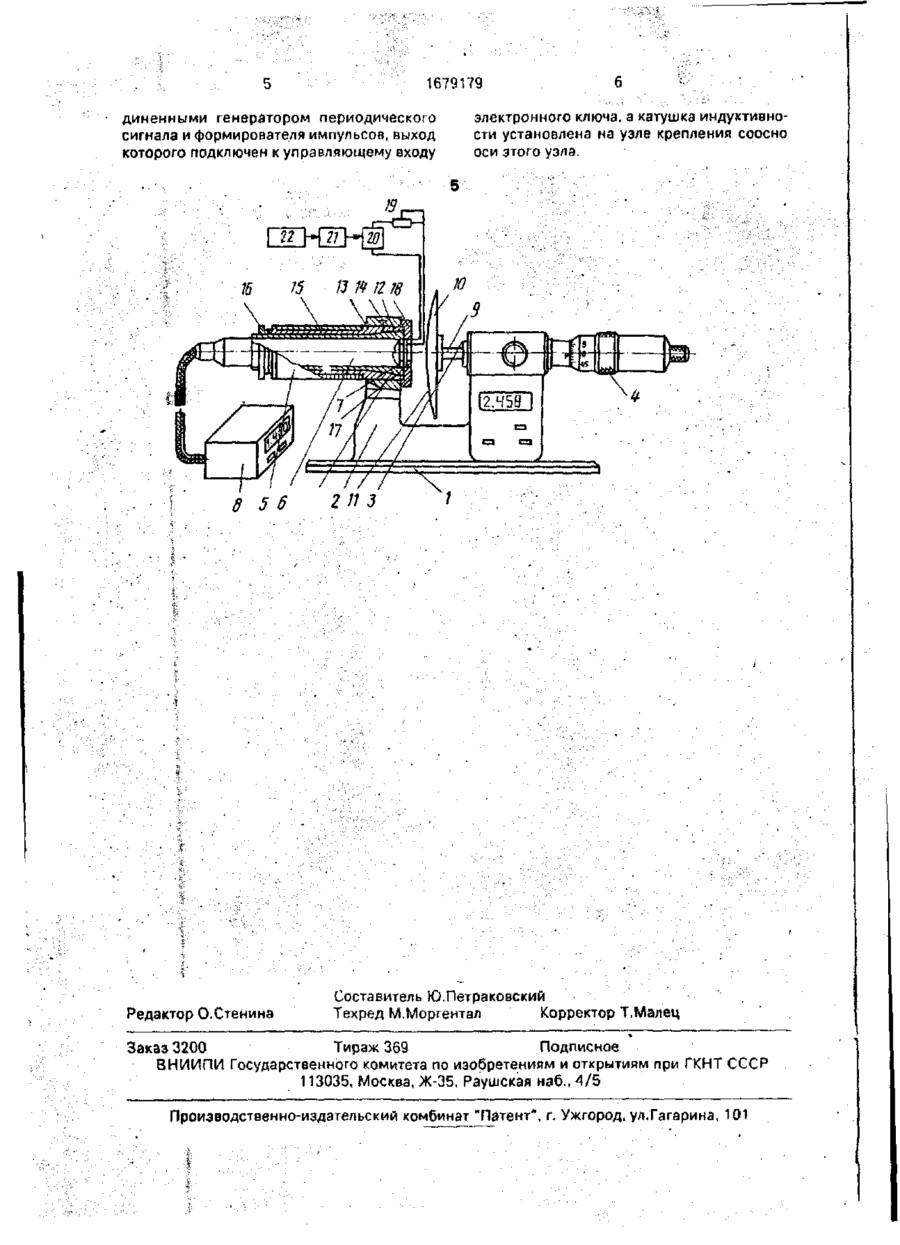

Изобретение относится к измерительной технике может быть использовано по калибровке измерителей перемещений. Целью изобретения является расширение области применения устройства за счет обеспечения возможности проведения на нем калибровки измерителей виброперемещения. В указанном режиме на узле 5 крепления датчика 6 закрепляют индуктивную катушку 17 соосно с измерительной катуш кой 7. Перемещают сменный элемент 10 с помощью узла 4 задания эталонного перемещения до соприкосновения с торцом катушки 17 и фиксируют показания узла 4 и соответствующие им показания измерительного блока 8 до и (Зцзм Перемещая измерительную поверхность 11 сменного элемента 10 и калиброванные расстояния dg\t добиваются при замыкании электронного ключа 20 с помощью переменного резистора 19 показаний измерительного блока 8 равного Оиэм Переводят измерительный блок 8 в режим диброперемещений и задают с помощью генератора 22 периодического сигнала через формирователь 21 импульсов сигнал, замыкающий периодически ключ 20 с заданной частотой, задавая тем самым эталонный сигнал виброперемещения. Задавая ряд калиброванных Перемещений
ДивитисяДодаткова інформація
Автори англійськоюMeteliov Leonid Dmytrovych, Menshykov Serhii Mykolaiovych, Tsybulko Vadym Yosypovych
Автори російськоюМетелев Леонид Дмитриевич, Меншиков Сергей Николаевич, Цибулько Вадим Иосифович
МПК / Мітки
МПК: G01B 7/14
Мітки: пристрій, переміщень, лінійних, калібровки, вимірювача
