Пристрій для розділення сипких матеріалів у киплячому шарі

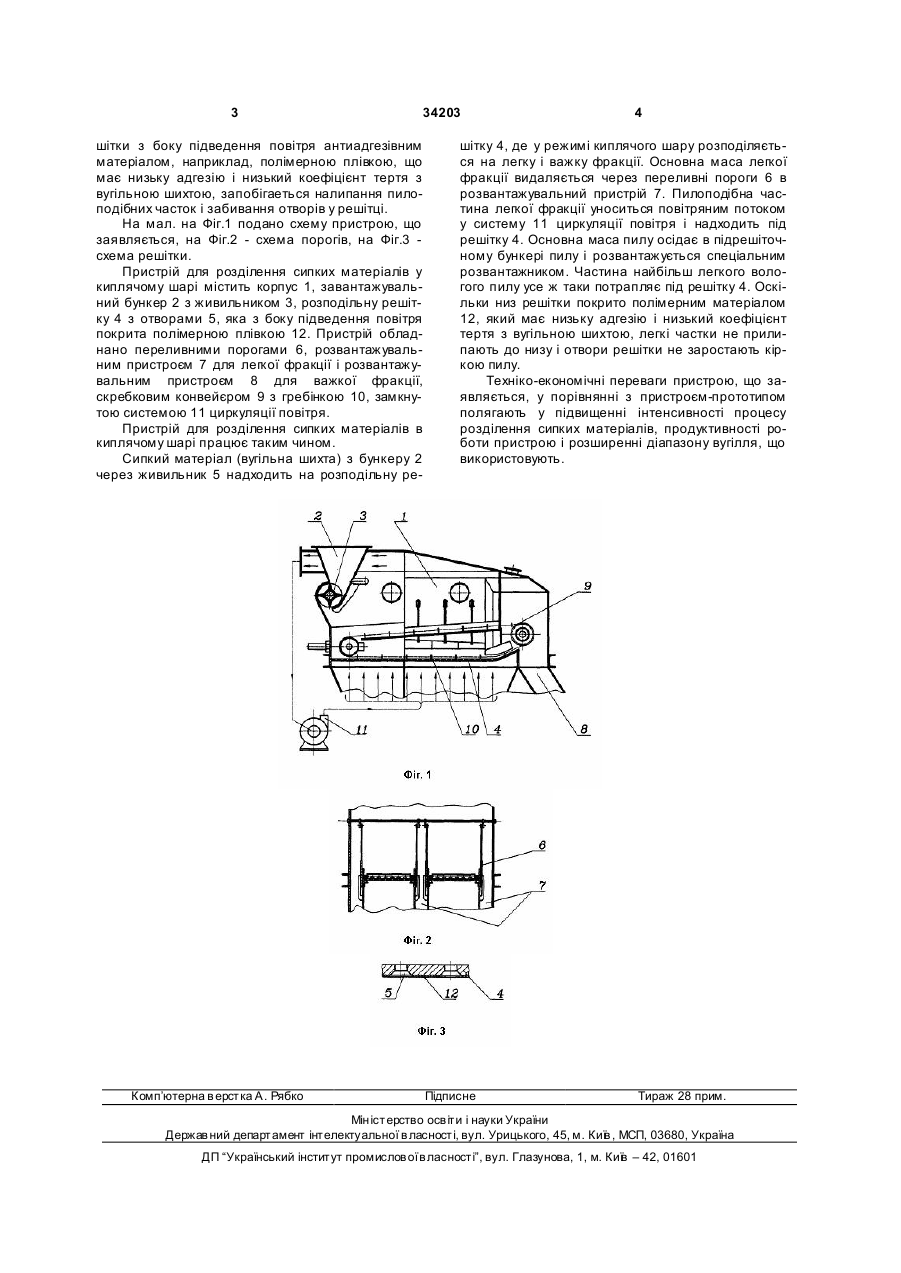

Пристрій для розділення сипких матеріалів у киплячому шарі, що містить корпус, завантажувальний бункер з живильником, розподільну решітку з отворами, переливні пороги, розвантажувальні пристрої, скребковий конвеєр з гребінкою, замкнуту систему циркуляції повітря, який відрізняється тим, що поверхня решітки з боку підведення повітря покрита шаром антиадгезивного матеріалу. (19) (21) a200507625 (22) 01.08.2005 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ЗІНГЕРМАН ЮРІЙ ЮХИ МОВИЧ, UA, ЛАРІН ОЛЕКСАНДР СЕРГІЙОВИЧ, U A, ФЕДАК СЕРГІЙ ПАВЛОВИЧ, U A (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС", UA 3 34203 шітки з боку підведення повітря антиадгезівним матеріалом, наприклад, полімерною плівкою, що має низьку адгезію і низький коефіцієнт тертя з вугільною шихтою, запобігаеться налипання пилоподібних часток і забивання отворів у решітці. На мал. на Фіг.1 подано схему пристрою, що заявляється, на Фіг.2 - схема порогів, на Фіг.3 схема решітки. Пристрій для розділення сипких матеріалів у киплячому шарі містить корпус 1, завантажувальний бункер 2 з живильником 3, розподільну решітку 4 з отворами 5, яка з боку підведення повітря покрита полімерною плівкою 12. Пристрій обладнано переливними порогами 6, розвантажувальним пристроєм 7 для легкої фракції і розвантажувальним пристроєм 8 для важкої фракції, скребковим конвейєром 9 з гребінкою 10, замкнутою системою 11 циркуляції повітря. Пристрій для розділення сипких матеріалів в киплячому шарі працює таким чином. Сипкий матеріал (вугільна шихта) з бункеру 2 через живильник 5 надходить на розподільну ре Комп’ютерна в ерстка А. Рябко 4 шітку 4, де у режимі киплячого шару розподіляється на легку і важку фракції. Основна маса легкої фракції видаляється через переливні пороги 6 в розвантажувальний пристрій 7. Пилоподібна частина легкої фракції уноситься повітряним потоком у систему 11 циркуляції повітря і надходить під решітку 4. Основна маса пилу осідає в підрешіточному бункері пилу і розвантажується спеціальним розвантажником. Частина найбільш легкого вологого пилу усе ж таки потрапляє під решітку 4. Оскільки низ решітки покрито полімерним матеріалом 12, який має низьку адгезію і низький коефіцієнт тертя з вугільною шихтою, легкі частки не прилипають до низу і отвори решітки не заростають кіркою пилу. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроєм-прототипом полягають у підвищенні інтенсивності процесу розділення сипких матеріалів, продуктивності роботи пристрою і розширенні діапазону вугілля, що використовують. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
