Апарат для обробки сипких матеріалів у псевдозрідженому шарі
Номер патенту: 26773
Опубліковано: 10.10.2007
Автори: Мельник Олександр Петрович, Дахненко Анастасія Валеріївна, Степанюк Андрій Романович
Формула / Реферат
1. Апарат для обробки сипких матеріалів у псевдозрідженому шарі, що містить корпус з робочою камерою, днище, кришку, газорозподілювальну решітку, технологічні патрубки, який відрізняється тим, що робоча камера виконана у вигляді трьох порожнистих конусів.
2. Апарат для обробки сипких матеріалів у псевдозрідженому шарі за п. 1, який відрізняється тим, що днище і газорозподілювальна решітка, розташована над днищем, виконані еліптичними.
3. Апарат для обробки сипких матеріалів у псевдозрідженому шарі за п. 1, який відрізняється тим, що кількість отворів газорозподілювальної решітки посекторно збільшується від центра до стінок корпусу.
4. Апарат для обробки сипких матеріалів у псевдозрідженому шарі за п. 1, який відрізняється тим, що камера оснащена спеціальною трубою для подачі розчину оброблюваної сировини.
Текст

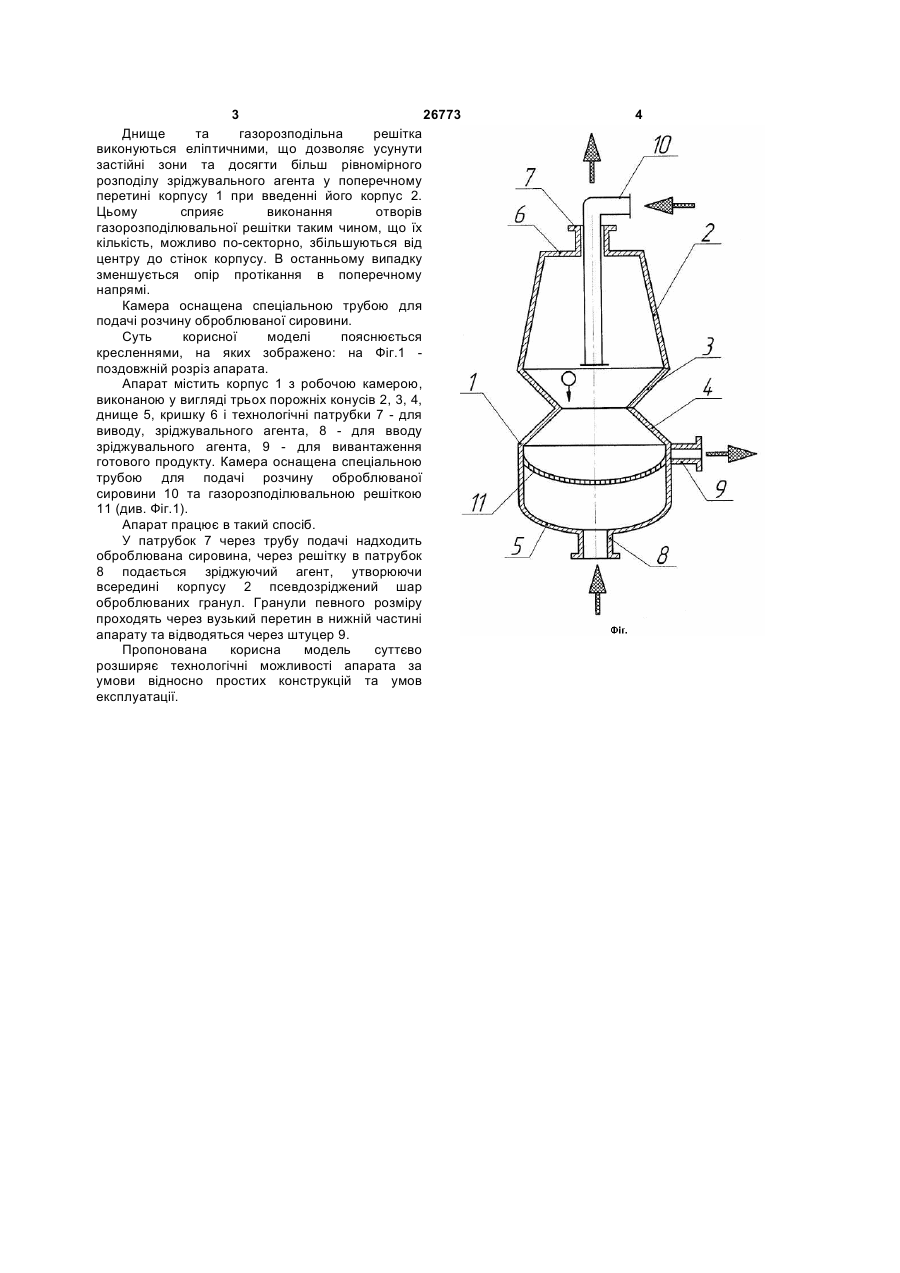

1. Апарат для обробки сипких матеріалів у псевдозрідженому шарі, що містить корпус з робочою камерою, днище, кришку, газорозподілювальну решітку, технологічні патрубки, який відрізняється тим, що робоча камера виконана у вигляді трьох порожнистих конусів. 3 26773 Днище та газорозподільна решітка виконуються еліптичними, що дозволяє усунути застійні зони та досягти більш рівномірного розподілу зріджувального агента у поперечному перетині корпусу 1 при введенні його корпус 2. Цьому сприяє виконання отворів газорозподілювальної решітки таким чином, що їх кількість, можливо по-секторно, збільшуються від центру до стінок корпусу. В останньому випадку зменшується опір протікання в поперечному напрямі. Камера оснащена спеціальною трубою для подачі розчину оброблюваної сировини. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 поздовжній розріз апарата. Апарат містить корпус 1 з робочою камерою, виконаною у вигляді трьох порожніх конусів 2, 3, 4, днище 5, кришку 6 і технологічні патрубки 7 - для виводу, зріджувального агента, 8 - для вводу зріджувального агента, 9 - для вивантаження готового продукту. Камера оснащена спеціальною трубою для подачі розчину оброблюваної сировини 10 та газорозподілювальною решіткою 11 (див. Фіг.1). Апарат працює в такий спосіб. У патрубок 7 через трубу подачі надходить оброблювана сировина, через решітку в патрубок 8 подається зріджуючий агент, утворюючи всередині корпусу 2 псевдозріджений шар оброблюваних гранул. Гранули певного розміру проходять через вузький перетин в нижній частині апарату та відводяться через штуцер 9. Пропонована корисна модель суттєво розширяє технологічні можливості апарата за умови відносно простих конструкцій та умов експлуатації. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for treatment of bulk materials in fluidized bed
Автори англійськоюStepaniuk Andrii Romanovych, Dakhnenko Anastasia Valeriivna, Melnyk Oleksandr Petrovych
Назва патенту російськоюАппарат для обработки сыпучих материалов в псевдоожиженном слое
Автори російськоюСтепанюк Андрей Романович, Дахненко Анастасия Валерьевна, Мельник Александр Петрович
МПК / Мітки
Мітки: матеріалів, апарат, шарі, сипких, обробки, псевдозрідженому
